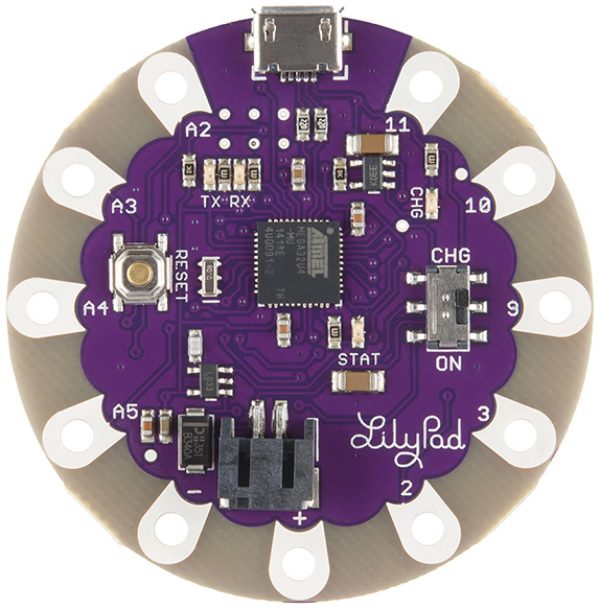

PLACA DESARROLLO LILYPAD ATMEGA32U4

Descripción

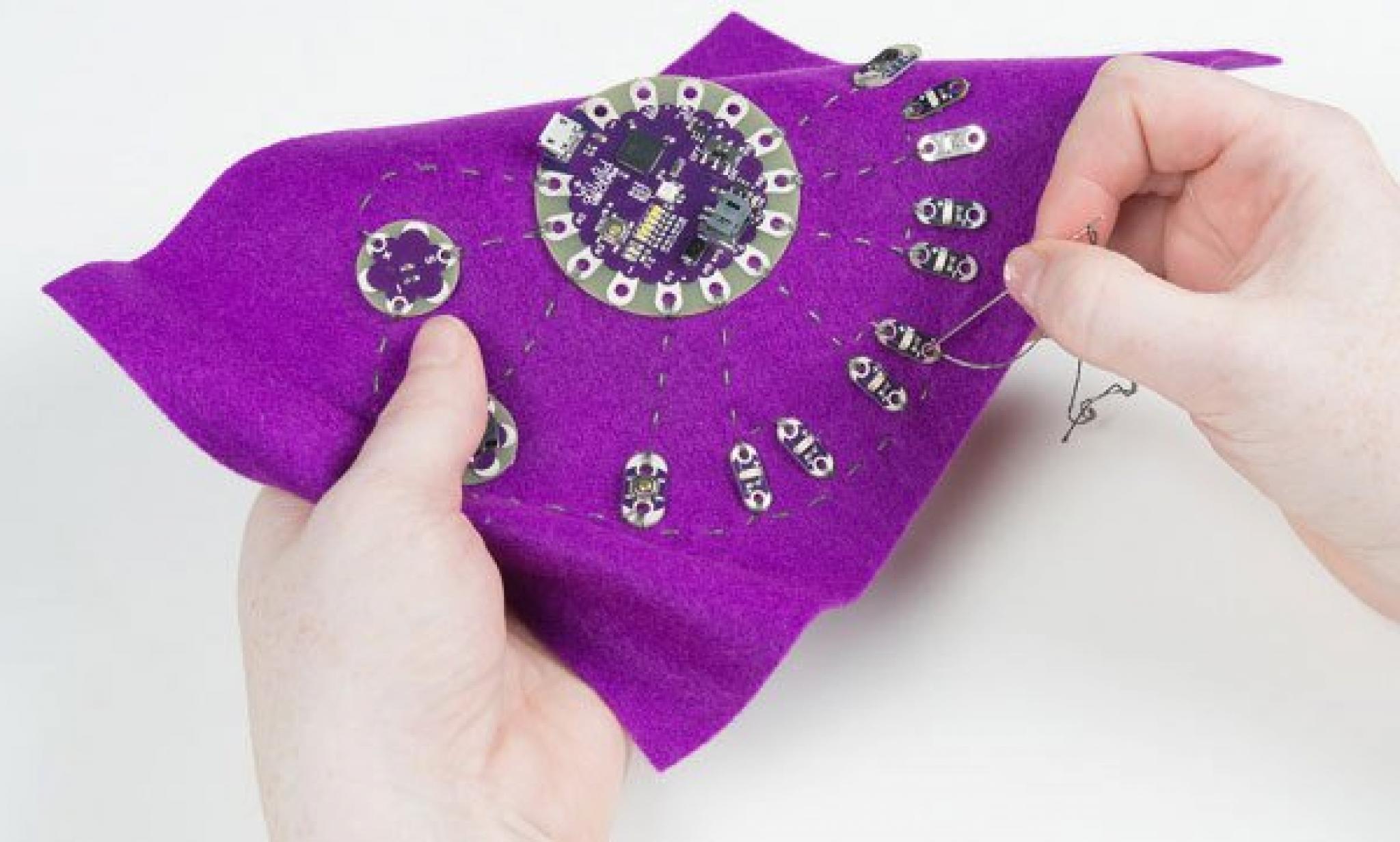

Es una tarjeta electrónica basada en el microcontrolador Atmega32U4, el mismo que posee el Leonardo. Creada y diseñada para prendas de vestuario y e-textiles. Puede utilizarse con fuentes de alimentación, sensores de temperatura, luces, motores, etc.

Carecteristicas técnicas

Tiene 9 pines disponibles para entradas o salidas digitales, de los cuales 4 pueden ser usados como salidas PWM y 4 pueden ser usados como entradas analógicas.

Posee conexión mediante conector micro USB, eliminando la necesidad de un adaptador USB a Serial TTL como el FTDI Breackout, posee un cristal de 8Mhz, un conector JST para baterías Li-Po de 3,7V y un botón de reset.

Al estar construido con el mismo microcontrolador que un Arduino Leonardo, puedes utilizar las características de esta tarjeta convirtiendo tu LilyPad en un Mouse o teclado USB.

La tarjeta LilyPad Arduino USB trabaja con 3.3V.

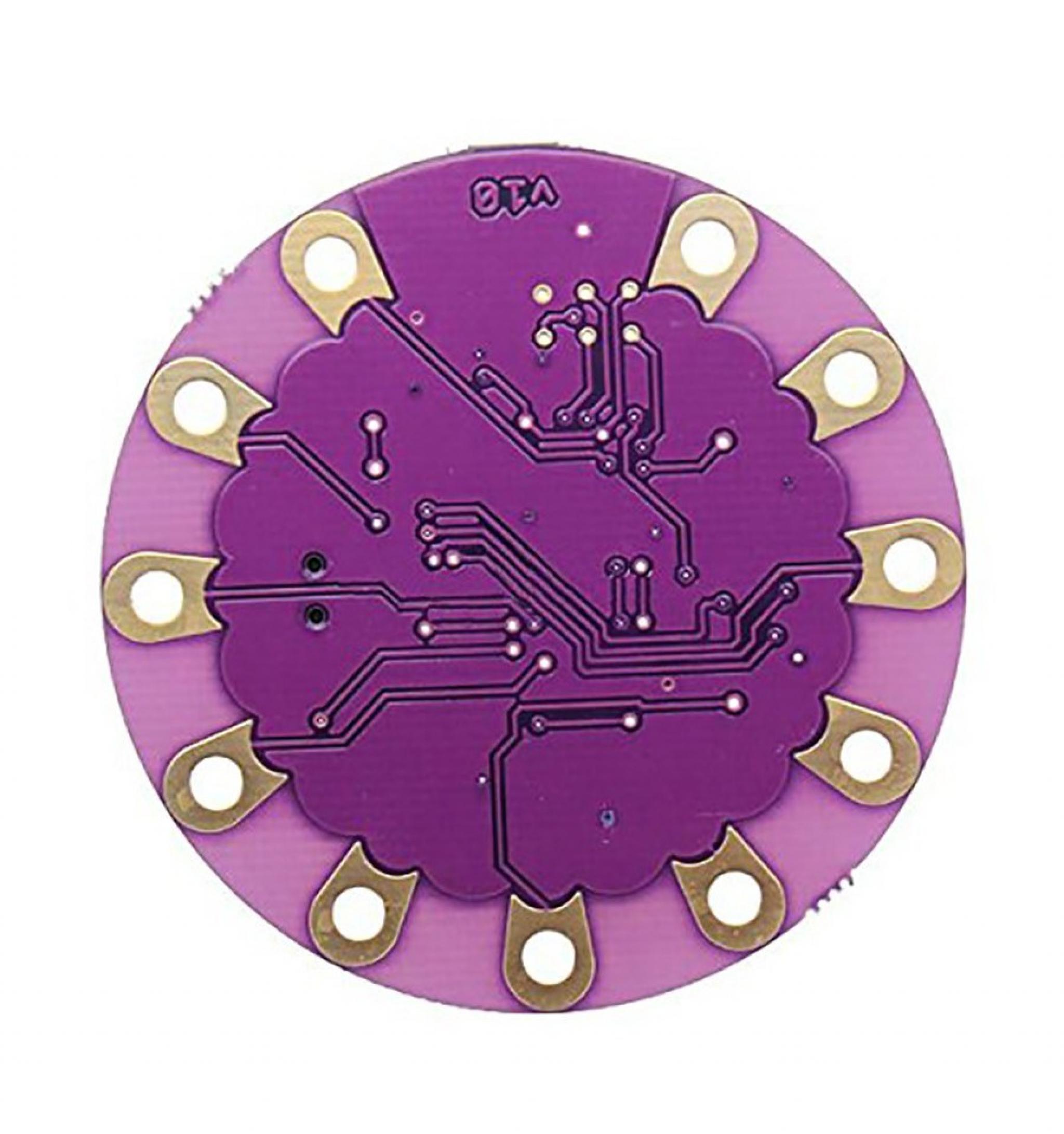

Dimensiones: El LilyPad Arduino USB posee una forma circular, aproximadamente de 50mm (2 “) de diámetro (el conector Micro USB se extiende un poco más allá de este diámetro) y una altura de 8mm.

Microcontrolador: Atmega 32U4
Voltaje de funcionamiento: 3.3 V
Voltaje de entrada: 3.8 V a 5 V
Pines digital I/O disponibles: 9
Salidas PWM: 4
Entradas analógica: 4
Corriente DC por pin digital: 40 mA
Memoria flash 32 KB (ATmega32u4). El gestor de arranque utiliza 4 KB
Memoria SRAM: 2.5 KB (ATmega32u4)
Memoria EEPROM: 1 KB (ATmega32u4)
Velocidad de reloj (cristal): 8MHz

Contenidos

1X LILYPAD ATMEGA32U4
