Descripción

Cable plano multicolor con conectores DB25 macho y hembra de 25 pines. Ideal para interconectar equipos electrónicos, extender conexiones D-Sub compatibles y realizar proyectos de automatización, mantenimiento y desarrollo electrónico.

Carecteristicas técnicas

¿Necesitás extender una conexión DB25 o acceder más fácilmente a los conectores de tus equipos? Este cable plano macho a hembra ofrece una solución práctica y flexible. Sus 25 conductores agrupados facilitan la organización del cableado y su formato compacto permite trabajar cómodamente en bancos de prueba, proyectos electrónicos y sistemas de control. Una forma sencilla de realizar conexiones más accesibles y ordenadas.

DESCRIPCION

El cable plano DB25 macho a hembra es un componente de interconexión diseñado para equipos electrónicos que utilizan conectores D-Sub de 25 contactos.

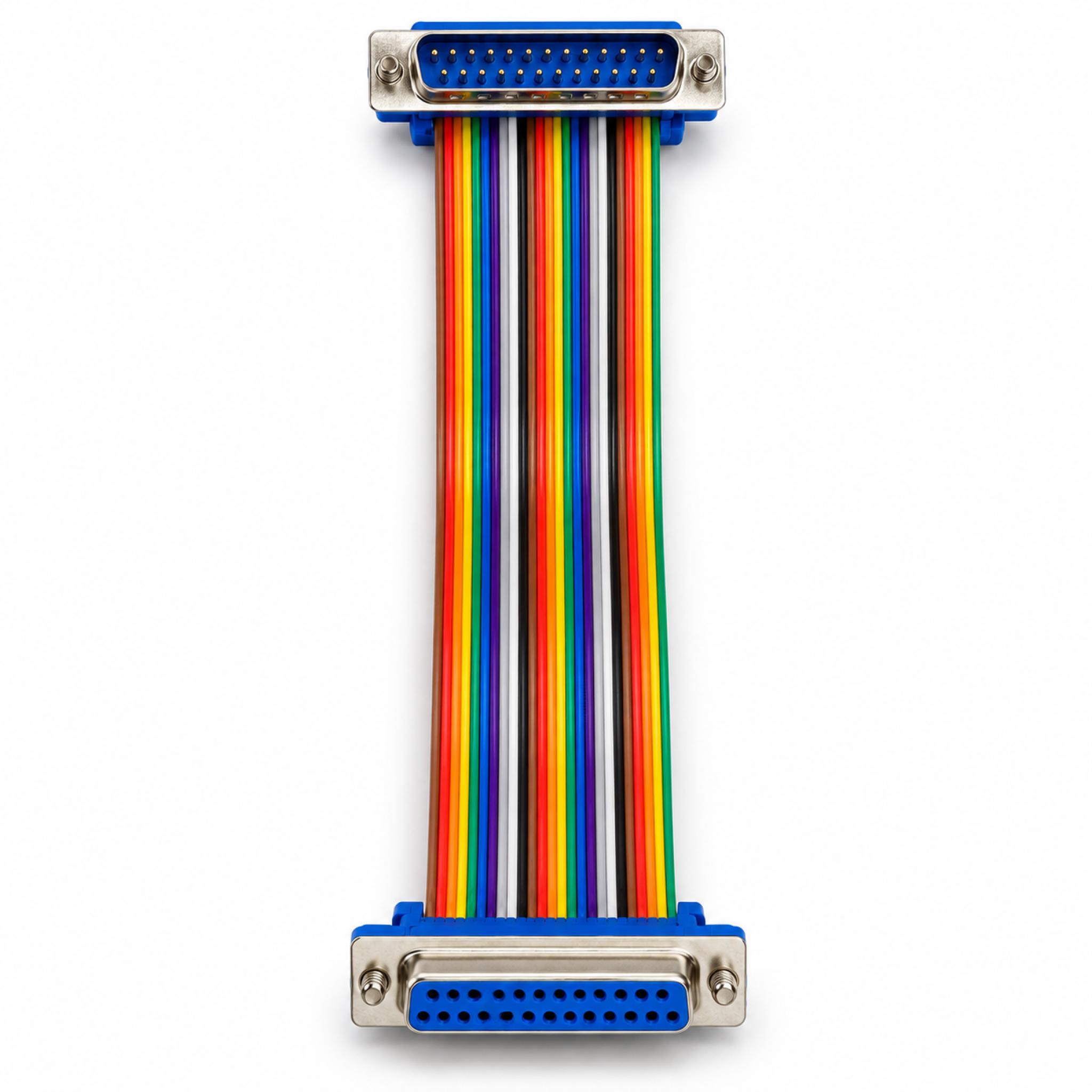

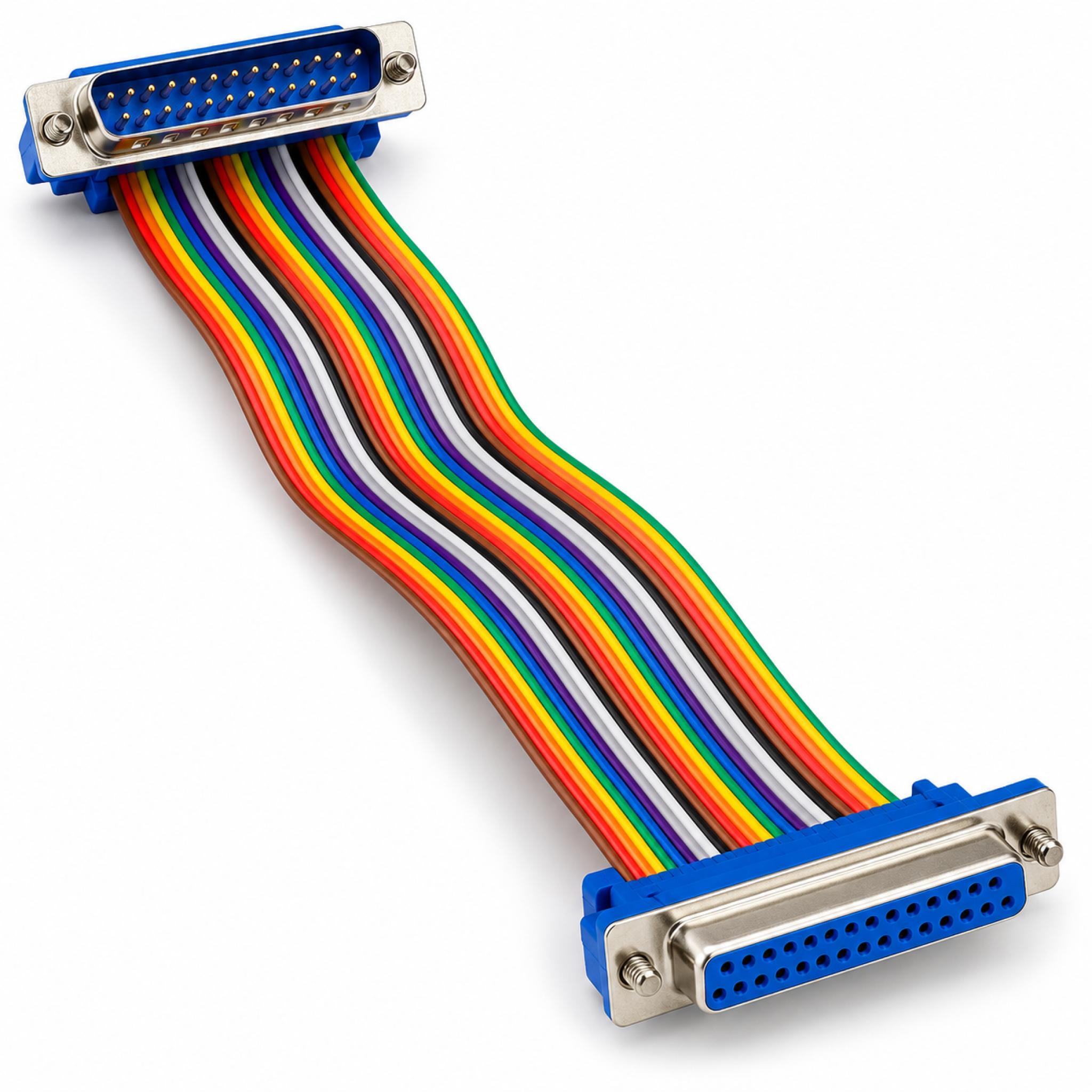

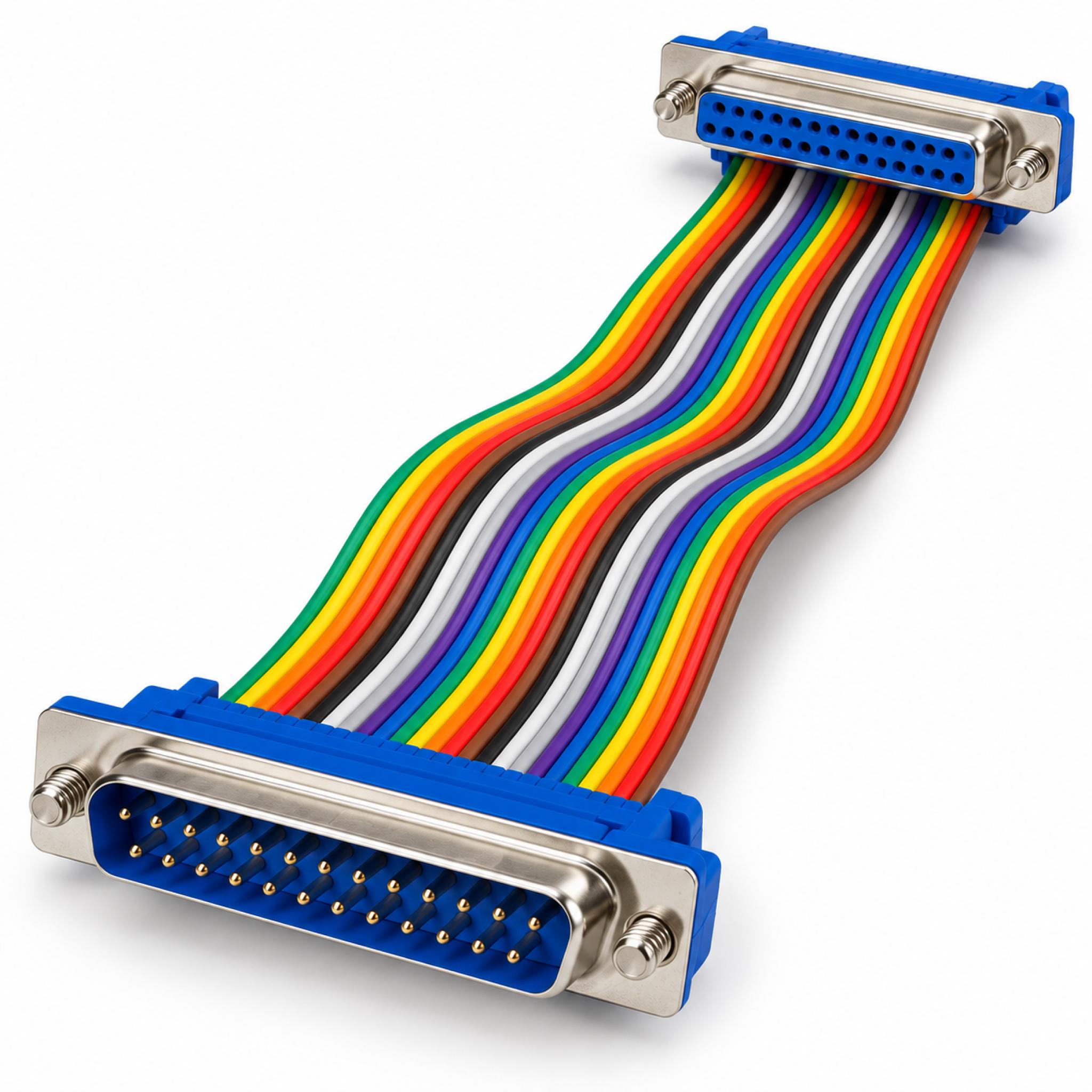

Cuenta con un conector DB25 macho en un extremo y un conector DB25 hembra en el otro, unidos mediante un cable plano flexible multicolor.

Su diseño permite realizar extensiones y conexiones entre dispositivos compatibles, facilitando el acceso a interfaces, el mantenimiento de equipos y la organización del cableado en proyectos electrónicos.

Su construcción tipo cinta mantiene los conductores agrupados y paralelos, lo que resulta especialmente útil en instalaciones compactas, prototipos, bancos de prueba y tareas de reparación.

CONECTORES DB25 DE 25 PINES

Los conectores DB25 pertenecen a la familia D-Sub y utilizan una disposición de 25 contactos distribuidos en dos filas, una de 13 y otra de 12.

Este formato se utiliza en diferentes interfaces de comunicación, equipos industriales, sistemas de control y dispositivos electrónicos.

El cable incorpora un conector macho y otro hembra, permitiendo intercalar una extensión entre equipos con conexiones DB25 compatibles.

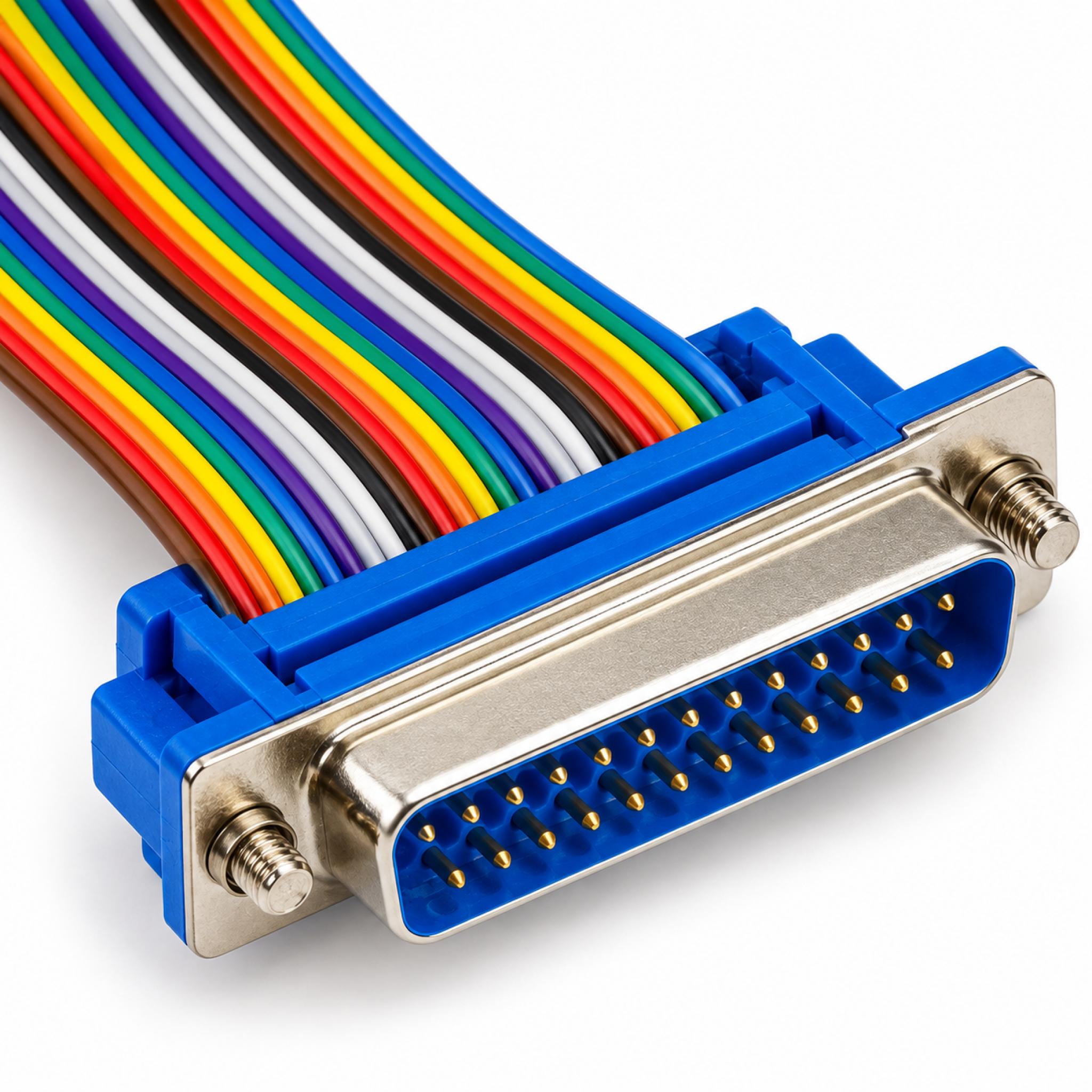

Sus conectores poseen carcasa frontal metálica y puntos laterales de fijación para facilitar una conexión mecánica segura cuando se utilizan con los elementos de montaje adecuados.

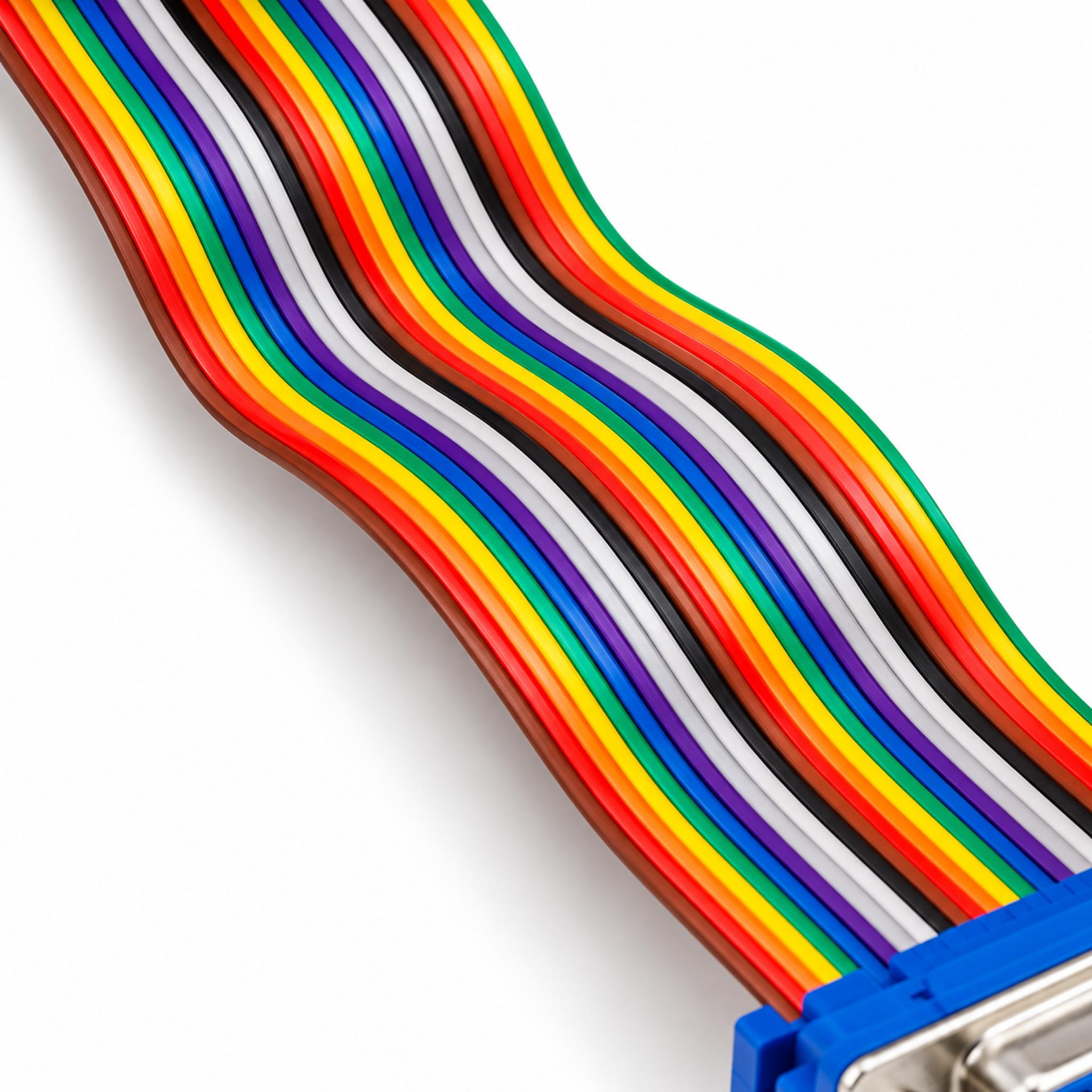

CABLE PLANO MULTICOLOR

El cable tipo cinta agrupa los conductores en paralelo y ofrece flexibilidad para su instalación.

Su identificación por colores facilita el seguimiento visual de los conductores, lo que resulta práctico para tareas de mantenimiento, pruebas y desarrollo.

El formato plano permite acomodar el cableado de manera ordenada y facilita su recorrido dentro de equipos o entre módulos electrónicos.

VENTAJAS PRINCIPALES

Conectores DB25 macho y hembra de 25 contactos.
Cable plano flexible de conductores multicolor.
Permite extender conexiones DB25 compatibles.
Diseño compacto y fácil de manipular.
Conductores agrupados para mejorar la organización del cableado.
Conectores con carcasa metálica frontal.
Práctico para mantenimiento, prototipos y bancos de prueba.
Permite acceder a interfaces sin modificar físicamente los conectores originales de los equipos.

APLICACIONES

Extensión de conexiones DB25 compatibles.
Proyectos de electrónica y automatización.
Equipos industriales y sistemas de control.
Bancos de prueba y laboratorios electrónicos.
Mantenimiento y reparación de equipos.
Conexiones entre módulos electrónicos.
Desarrollo de prototipos y dispositivos personalizados.
Equipamiento informático y periféricos antiguos con interfaces DB25.
Sistemas de instrumentación y adquisición de señales compatibles.

FICHA TECNICA

Tipo de producto: Cable de interconexión
SKU: 3255
Conector A: DB25 macho
Conector B: DB25 hembra
Cantidad de contactos: 25 por conector
Distribución de contactos: 2 filas, 13 y 12
Formato del conector: D-Sub DB25
Tipo de cable: Plano flexible tipo cinta
Color del cable: Multicolor
Cuerpo de conectores: Plástico azul
Carcasa frontal de conectores: Metálica
Sistema de fijación: Puntos laterales de montaje
Longitud: Aproximadamente 23 cm de extremo a extremo, según referencia fotográfica
Distribución eléctrica de contactos: No verificada
Blindaje: No verificado

COMPATIBILIDAD

Compatible físicamente con conectores DB25 de 25 contactos y género correspondiente.

El formato DB25 puede utilizarse para diferentes aplicaciones y protocolos eléctricos. La compatibilidad física del conector no garantiza por sí sola la compatibilidad eléctrica entre equipos.

Antes de utilizar el cable, verificar que la distribución de señales y el conexionado interno correspondan con los requerimientos de los dispositivos.

No se ha confirmado el conexionado pin a pin, por lo que no debe asumirse que todas las señales se conectan directamente entre contactos de igual número.
