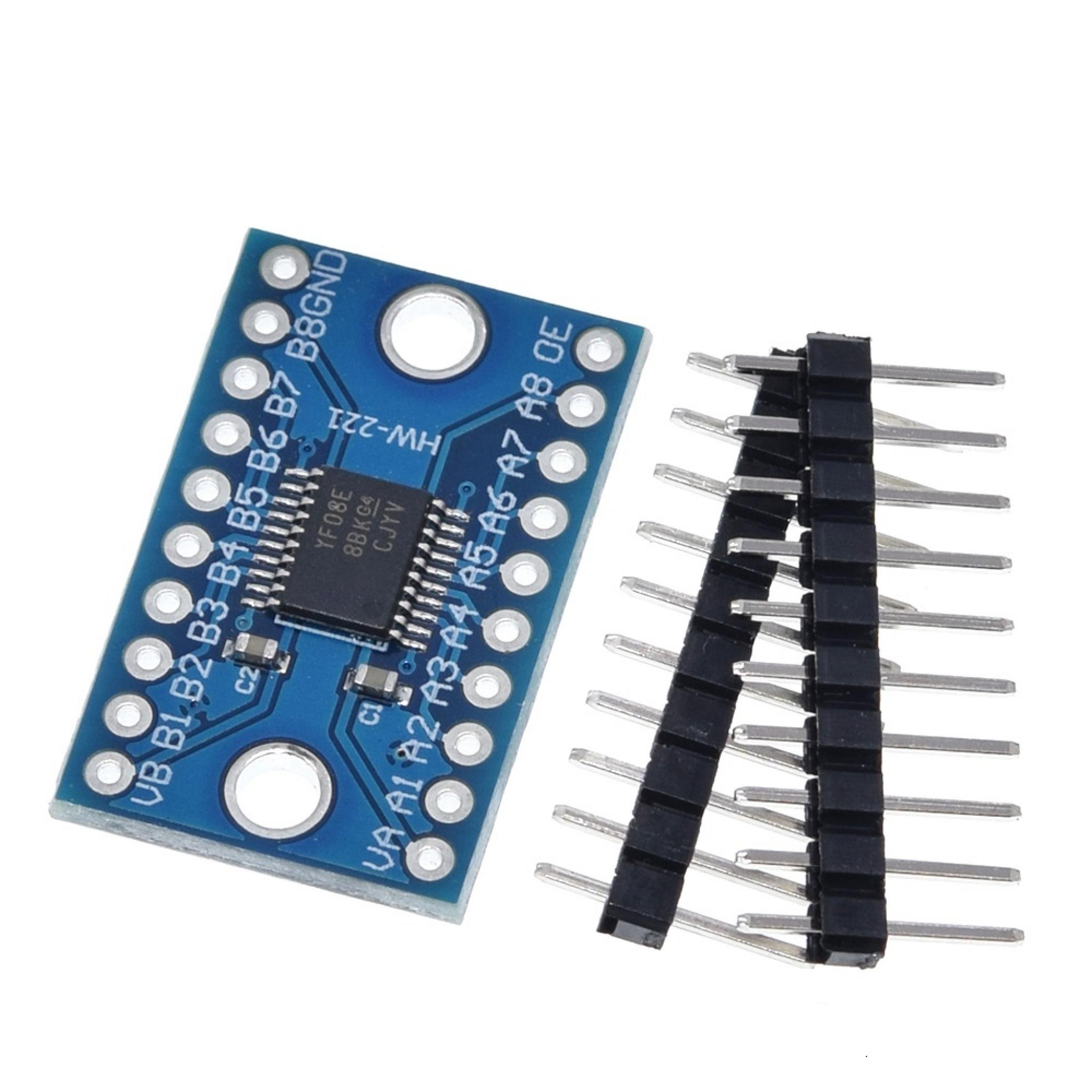

CONVERSOR DE NIVEL ARDUINO COMPATIBLE TXS0108E HW-221 5V 3.3V 8CH

$359

En stock

El Convertidor de nivel lógico bidireccional viene con el chip TXB0108.

SKU: 1987 Categoría:

Descripción

El Convertidor de nivel lógico bidireccional viene con el chip TXB0108.

Carecteristicas técnicas

Conectar un dispositivo que funcione a 3.3V a uno que funcione con 5V, no es una tarea fácil. Este pequeño conversor permite convertir dichos niveles, ya sea de 3.3V a 5V o a la inversa (5V a 3.3V), lo que te permite adaptar las señales SPI, I2C o cualquier señal digital. Soporta también: 5V-3.3V, 3.3V-1.8V, 5V-1.8V.

Los pines tienen un espaciado compatible para montarlos sobre una protoboard por lo que podrás hacer tus primeras pruebas en pocos minutos.

La placa necesita ser alimentada por los dos voltajes a convertir y sólo funciona con señales digitales (niveles altos y bajos). NO funciona con señales analógicas. No necesita indicar si el canal se trata de una entrada o salida.

Cuando el pin Output Enable (OE) está conectado a GND, las salidas del conversor serán del tipo Alta Impedancia (Hi-Z), esto es usado en comunicaciones de tipo I2C, si es otro tipo de comunicación conecte a Va, adicionalmente a la resistencia puldown.

Este chip realiza un cambio de nivel bidireccional de casi cualquier voltaje a cualquier voltaje y auto-Detecta la dirección.

Taza de transf. datos (máx.): 60 Mbps
Puerto A: 1.2V – 3.6V
Puerto B: 1.65V – 5.5V
Puerto A (VccA) debe ser menor que el puerto B (VccB)
Para Asegurar un arranque correcto OE debe estar conectado a GND con un resistencia pulldown.

Contenidos

1X MÓDULO CONVERTIDOR DE NIVEL LÓGICO
2X TIRA DE PINES DE CONEXIÓN

Más información

Sitio fabricante

Información adicional

Peso0.005 kg
Dimensiones5 × 4 × 0.5 cm
