DRIVER PARA MOTOR STEPPER Y PUENTE H ARDUINO COMPATIBLE L298N DUAL H

Descripción

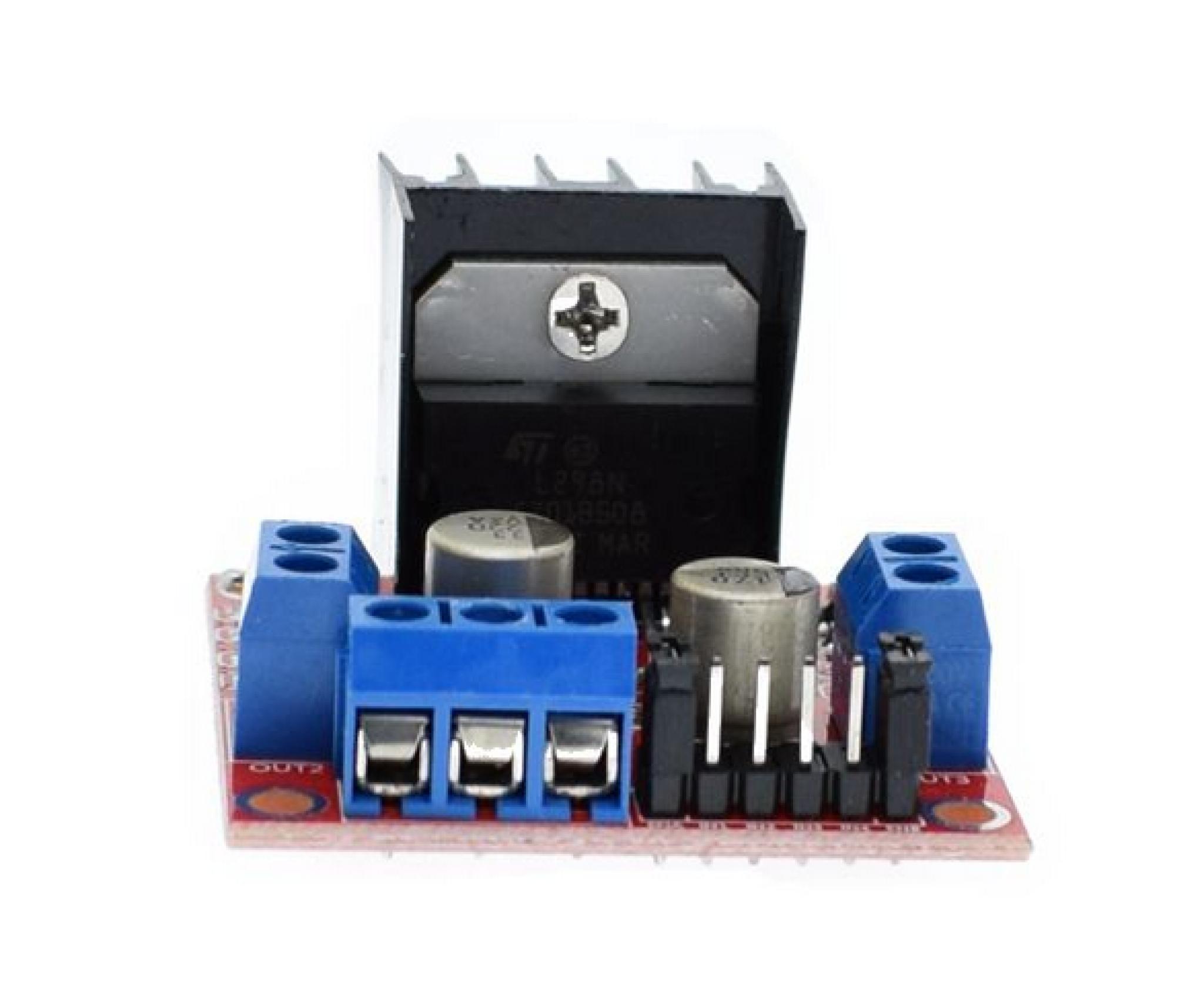

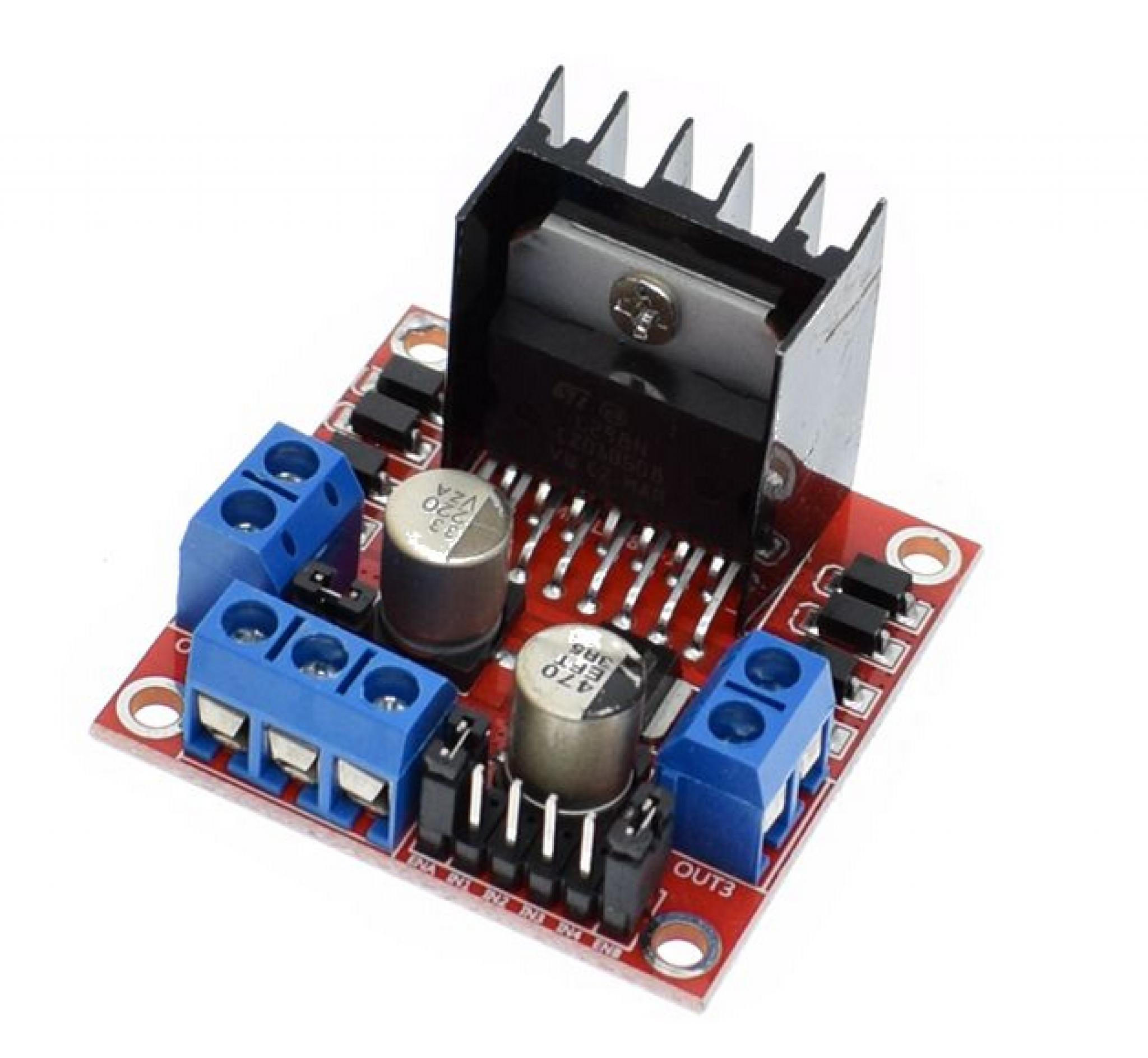

Este módulo basado en el chip L298N te permite controlar dos motores de corriente continua o un motor paso a paso bipolar de hasta 2 amperios.
El módulo cuenta con todos los componentes necesarios para funcionar sin necesidad de elementos adicionales, entre ellos diodos de protección y un regulador LM7805 que suministra 5V a la parte lógica del integrado L298N. Cuenta con jumpers de selección para habilitar cada una de las salidas del módulo (A y B). La salida A esta conformada por OUT1 y OUT2 y la salida B por OUT3 y OUT4.
Este controlador es ideal para proyectos de robotica

Carecteristicas técnicas

Circuito Integrado principal: L298N
Voltaje de alimentación: 5V-46V
Corriente pico de operación: 4 Amperios
Corriente constante de operación: 2 Amperios por canal
Corriente de control: 36mA
Nivel de entrada de señal de control
Nivel alto 2.3V <= Vin <= Vss
Nivel bajo: -0.3V <= Vin <= 1.5 V
Corte de operación por sobrecalentamiento
Potencia de salida: 25W
Luces indicadoras: Encendido, control, dirección
Excelente inmunidad al ruido
Temperatura de operación: -20°C~+135°C

Contenidos

1x Placa Driver puente H L298N
