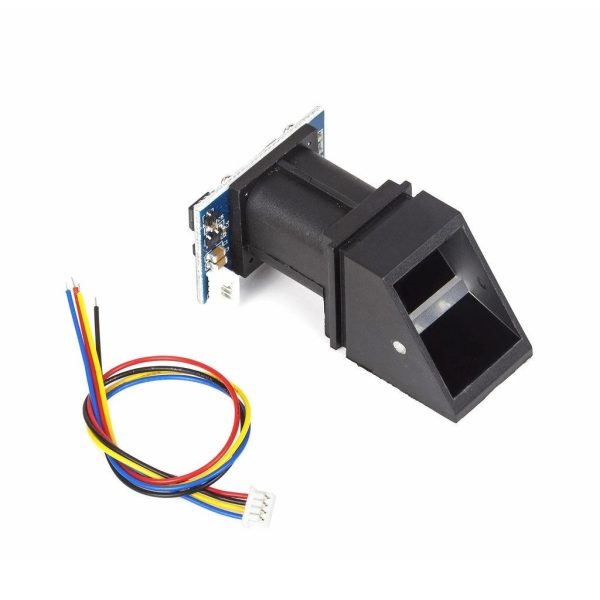

LECTOR HUELLA DIGITAL DIY R305 SENSOR FINGERPRINT

Descripción

Módulo lector de huellas dactilares con chip de adquisición de imágenes y chip de algoritmo de huellas dactilares.

Carecteristicas técnicas

Permite desarrollar funciones tales como entrada de huellas dactilares, procesamiento de imágenes, extracción de características, generación de plantillas, almacenamiento de plantillas, comparación de huellas dactilares (1: 1) o búsqueda de huellas dactilares (1: N).

1. Capacidad de huella digital:

       La capacidad de almacenamiento del módulo de huellas dactilares R305 es nominalmente 500, la prueba real es 980.

2. Descripción de la interfaz:

       El módulo de huellas dactilares R305 tiene RS232 y USB1.1, interfaz dual para comunicarse con el mundo exterior; La interfaz USB1.1 se puede conectar a la computadora; La interfaz RS232 es nivel TTL, la velocidad de transmisión predeterminada es 57600, se puede cambiar, consulte el protocolo de comunicación; Conéctese con la computadora de un chip, como ARM, DSP, etc. Con el aparato del puerto serie, la computadora de un chip de 3.3V 5V se puede conectar directamente. Conectarse a una computadora requiere un cambio de nivel. Preste atención a los cambios de nivel, como el circuito MAX232.

3. Sobre la detección del módulo.

      Después de encender el módulo de huellas digitales, la ventana de recolección de huellas digitales parpadeará brevemente para indicar que la autoprueba es normal. Si no parpadea, verifique cuidadosamente la fuente de alimentación, si está conectada a la inversa, y la conexión no es correcta. El chip tiene algo de calor durante el funcionamiento normal. Este es un fenómeno normal. Ha sido sometido a rigurosas pruebas y puede usarse con confianza.

Librería recomendada: Adafruit_Fingerprint
Voltaje de alimentación: DC 4.0–6.0V
Corriente de suministro:
    Corriente de funcionamiento: 110mA (típico)
    Corriente máxima: 140mA
Tiempo de entrada de imagen de huella digital: <0,3 segundos
Área de la ventana: 15 * 19 mm
Método de coincidencia:
    Método de comparación (1: 1)
    Método de búsqueda (1: N)
Archivo de características: 256 bytes
Archivo de plantilla: 512 bytes
Capacidad de almacenamiento: 500 piezas / 980 piezas.
Nivel de seguridad: Nivel 5 (bajo a alto: 1, 2, 3, 4, 5)
Tasa de aceptación falsa (FAR): <0.0001%
Tasa de rechazo (FRR): <1.0%
Tiempo de búsqueda: <1.0 segundos (1: 1000 horas, media)
Interfaz superior de la computadora: RS232 (nivel lógico TTL), USB1.1
Velocidad en baudios de comunicación: (9600 * N) bps donde N = 1 ~ 12 (por defecto N = 6, es decir, 57600bps)
ambiente de trabajo:
    Temperatura: -20 ° C- + 45 ° C
    Humedad relativa: 10% HR-85% HR (sin condensación)
Entorno de almacenamiento:
    Temperatura: -40 ° C- + 55 ° C
    Humedad relativa: <85% H (sin condensación)

Contenidos

1X SENSOR HUELLA
