Descripción

Módulo Ethernet USR ES1 con chip W5500, interfaz SPI de alta velocidad y stack TCP IP por hardware. Ideal para agregar conexión LAN estable a proyectos Arduino, STM32, 51, IoT y sistemas embebidos.

Carecteristicas técnicas

Cuando tu proyecto necesita conexión de red por cable, depender solo de WiFi puede traer cortes, latencia o inestabilidad. Este módulo Ethernet USR ES1 W5500 permite sumar LAN por SPI de forma compacta y confiable. Vas a obtener conexión TCP IP por hardware, soporte 10 100 Mbps, hasta 8 sockets y tamaño reducido. Te ayuda a integrar red cableada en prototipos, automatización, dataloggers y equipos IoT para lograr comunicación más estable y profesional.

DESCRIPCION

El módulo Ethernet USR ES1 W5500 es una solución compacta para agregar conectividad LAN a placas y desarrollos electrónicos mediante interfaz SPI. Está pensado para proyectos con microcontroladores como Arduino, STM32, 51 y sistemas embebidos que necesitan comunicación Ethernet estable, rápida y confiable.

A diferencia de soluciones que cargan todo el procesamiento de red en el microcontrolador, el chip W5500 integra el stack TCP IP por hardware. Esto simplifica el desarrollo, reduce la carga del procesador principal y permite implementar comunicación de red sin tener que dominar en profundidad todos los protocolos Ethernet.

Es ideal para proyectos IoT, automatización, monitoreo remoto, servidores web embebidos, controladores industriales, adquisición de datos, telemetría, alarmas, domótica y equipos que requieren conexión por cable a router, switch o red local.

Su interfaz SPI de hasta 80 MHz permite una comunicación rápida con el microcontrolador. Además, soporta protocolos de red clave como TCP, UDP, ICMP, IPv4, ARP, IGMP y PPPoE, junto con hasta 8 sockets simultáneos, lo que lo convierte en una opción muy versátil para desarrollos avanzados.

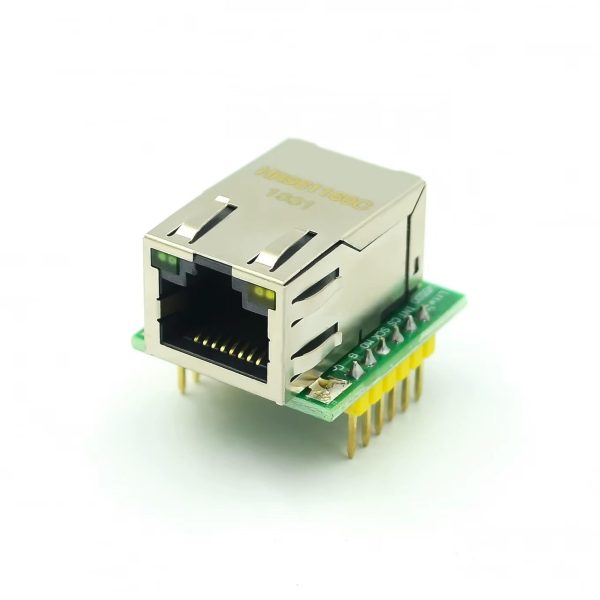

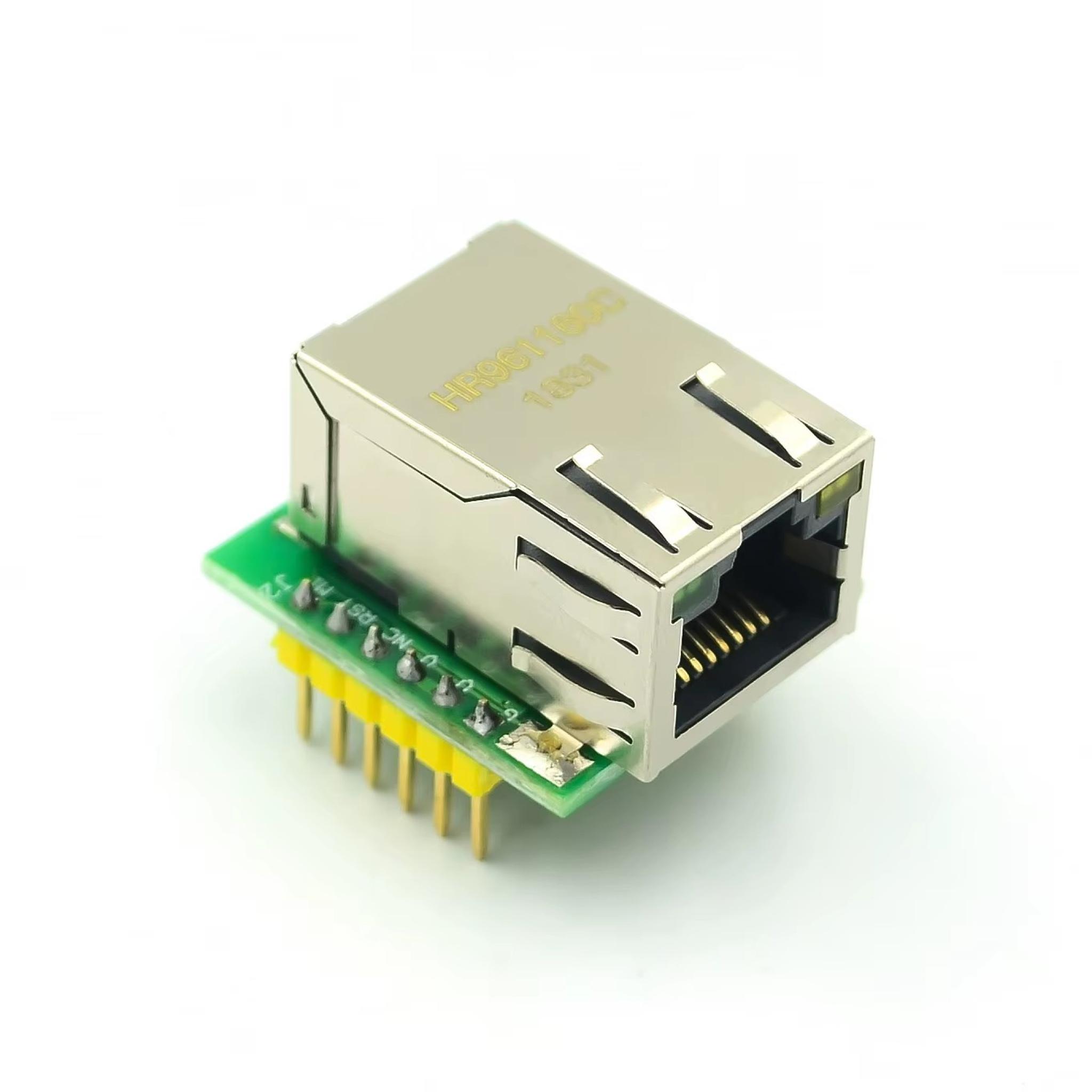

El módulo incluye conector RJ45 con indicadores LED para visualizar estado de conexión, actividad, velocidad y modo de red. Su formato pequeño con pines facilita la integración en protoboard, placas de prueba o PCB personalizada.

Importante para la instalación: el módulo trabaja con alimentación estable de 3.3V y requiere una corriente mínima recomendada de 200 mA. La interfaz de control es SPI con nivel TTL de 3.3V. Si se utiliza con placas de lógica 5V, verificar compatibilidad o usar adaptación de nivel según el circuito.

FICHA TECNICA

Producto: Módulo Ethernet SPI a LAN
Marca: USR
Modelo: USR ES1

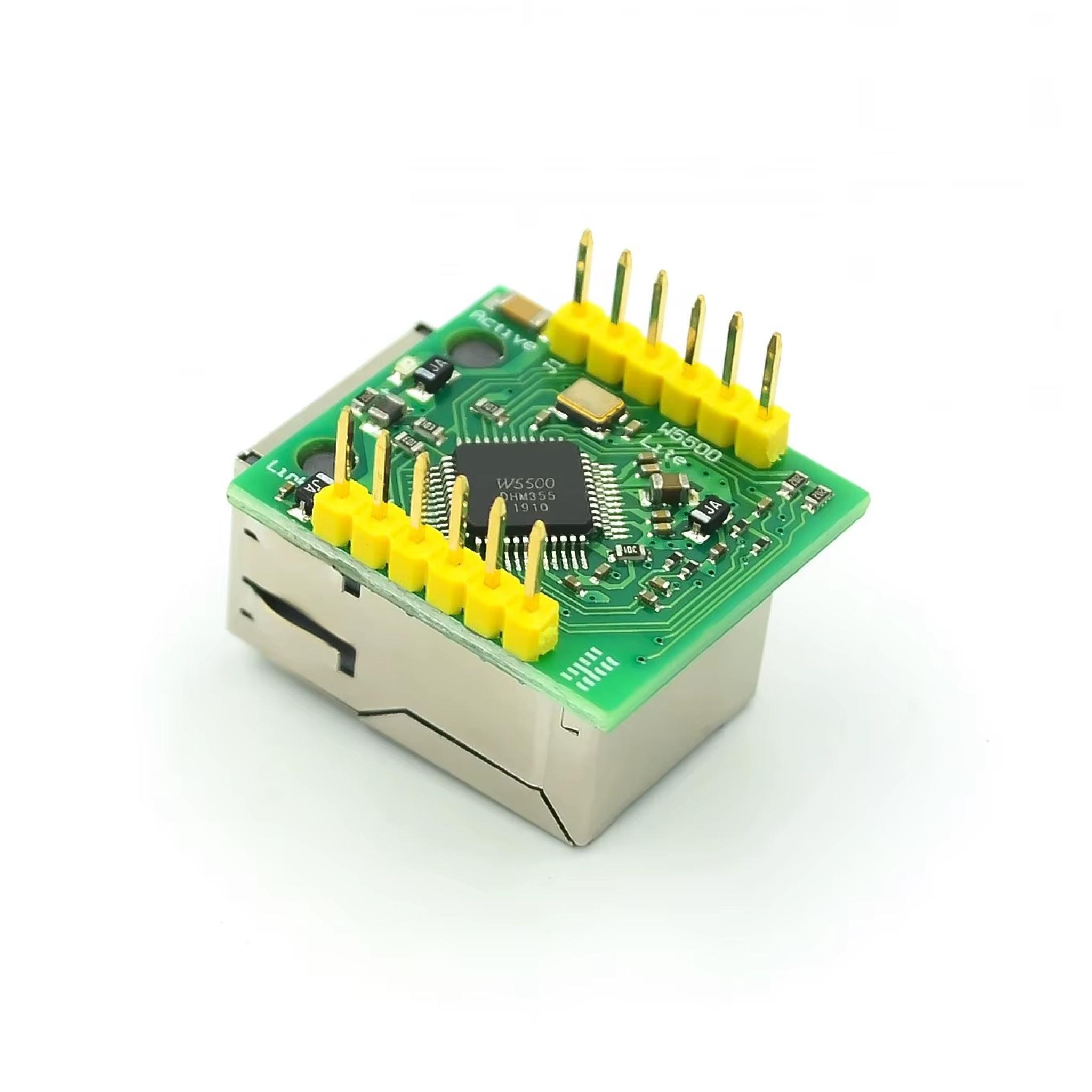

Chip principal: W5500
Tipo de conexión: Ethernet RJ45
Interfaz de control: SPI
Velocidad SPI: hasta 80 MHz
Nivel de interfaz: TTL 3.3V
Alimentación: 3.3V DC
Corriente recomendada: mínimo 200 mA
Protocolos soportados: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Sockets soportados: hasta 8
Buffer interno: 32 K bytes
Capa física Ethernet integrada: 10BaseT y 100BaseTX
Negociación automática: 10 100 Mbps, full duplex o half duplex
Indicadores LED: conexión, actividad, velocidad y modo duplex
Soporte Wakeup: sí
Tipo de montaje: módulo con pines

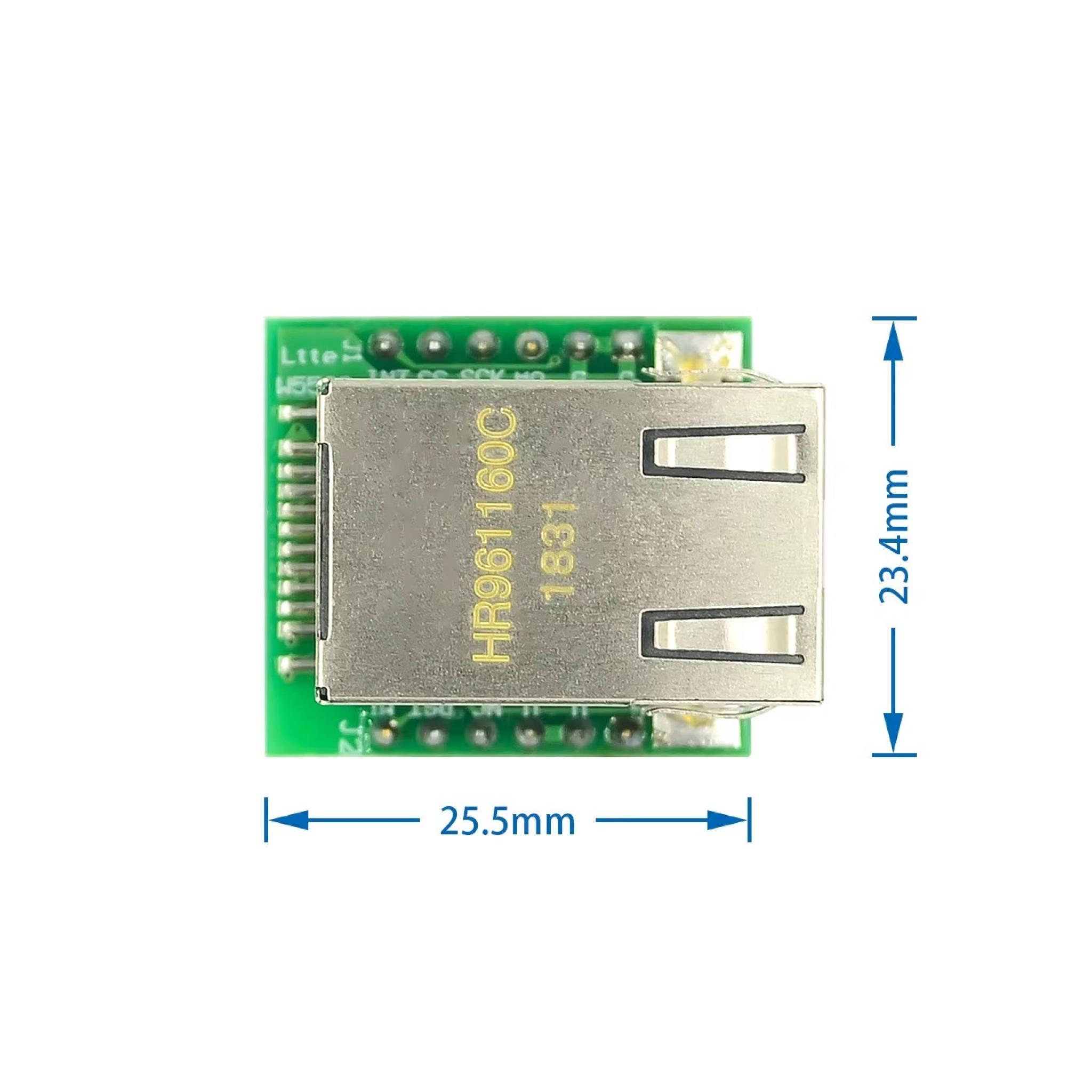

Tamaño PCB aproximado: 23 x 25 mm
Dimensiones mecánicas aproximadas: 28.5 x 23 x 24 mm
Compatibilidad orientativa: Arduino, STM32, 51 y microcontroladores con SPI
Aplicaciones: IoT, domótica, automatización, dataloggers, servidores embebidos, monitoreo remoto y redes cableadas
