Descripción

El CP2102 es un controlador de puente USB a UART, que proporciona una solución sencilla para actualizar diseños RS-232 a USB utilizando un mínimo de componentes y espacio PCB. Viene con un controlador de función de velocidad completa USB 2.0. No se necesitan componentes USB externos.

Carecteristicas técnicas

Módulo Seis en uno:
USB a TTL
USB a 232
USB a 485
TTL a 232
TTL a 485
232 a 485

Tamaño ultra pequeño: el módulo solo mide 32x18mm.
Compatible con 3.3V y 5V: este producto admite voltaje de 3.3V. Ahora, muchos chips únicos de gama alta, como ARM, STM32, DSP, etc., utilizan voltaje de 3.3V. Otros módulos solo son compatibles con 5V y no tienen una salida de voltaje de 3.3V.
Power output: el módulo se puede suministrar al sistema SCM para facilitar la depuración. 5V-500mA o 3.3V-100mA.
Protección contra sobrecorriente: fusible de recuperación automática a bordo, incluso si el cortocircuito positivo y negativo no dañará la placa de circuito o la computadora. Si un cortocircuito o la corriente excede los 500mA, el fusible se desconectará automáticamente. Protección efectiva de su computadora.
Indicador del transceptor: cuando hay datos en la línea de transmisión o en la línea de recepción del puerto serie, el indicador de recepción y envío de la placa se iluminará para facilitar la depuración.
Interfaz de nivel TTL: se puede conectar directamente a un solo chip u otros dispositivos integrados, como 51, STC, AVR, ARM, FPGA, etc., sin conversión.
Interfaz de nivel RS232: Conecte la computadora o el dispositivo serial de nivel Rs232.
Interfaz de nivel RS485: control automático del transceptor, no es necesario enviar y recibir líneas de control.

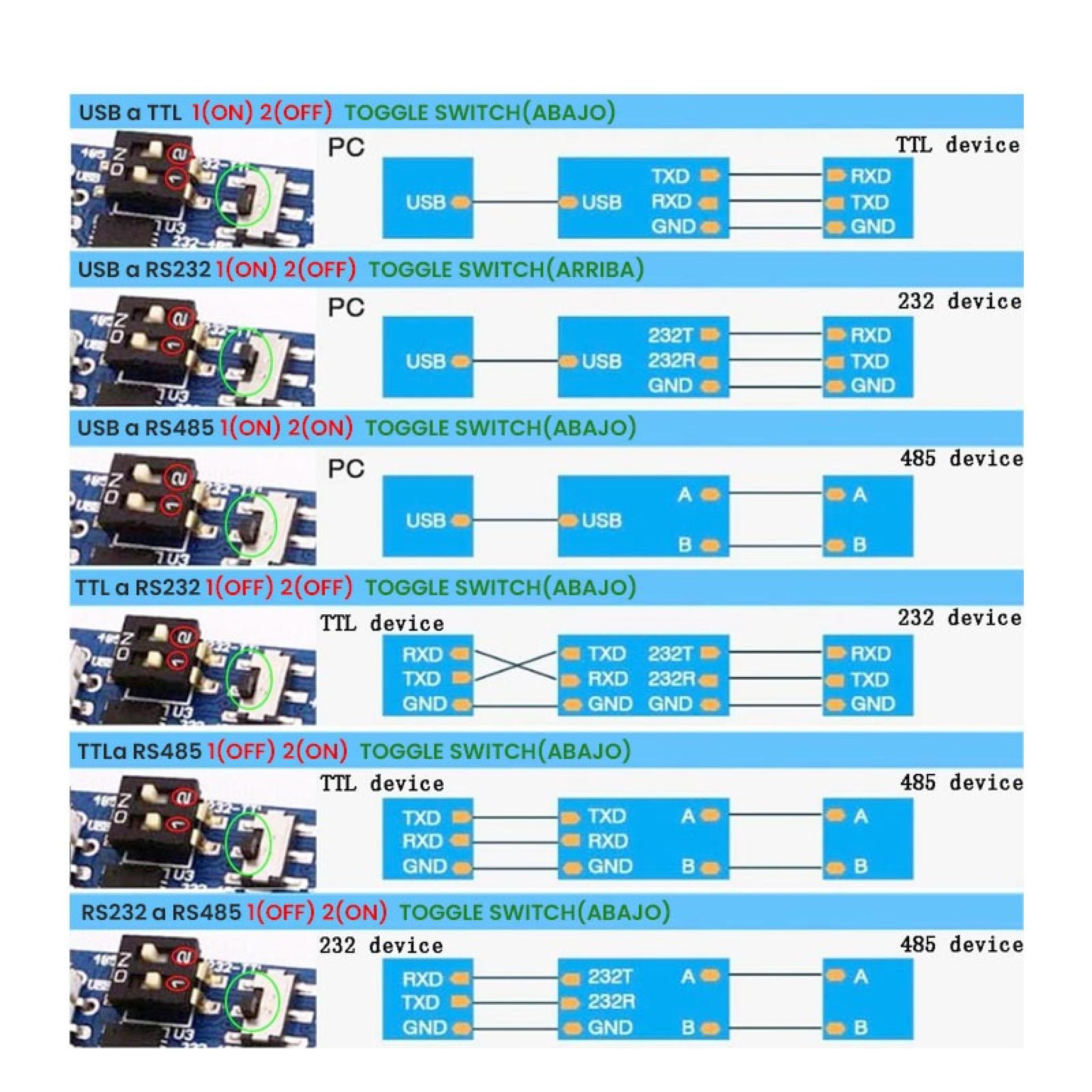

Cuatro niveles de transferencia mutua libre: un diseño de circuito único, USB, TTL, RS232, RS485 se transfieren libremente entre sí, a través del interruptor para lograr una conmutación física, conveniente y confiable, sin interferencias.
Comunicación de alta velocidad: velocidad en baudios de hasta 2 Mbps.
Señal DTR, RTS: el módulo conduce al puerto serie DTR, señal RTS multifunción, admite descarga MSP430 MCU BSL.
