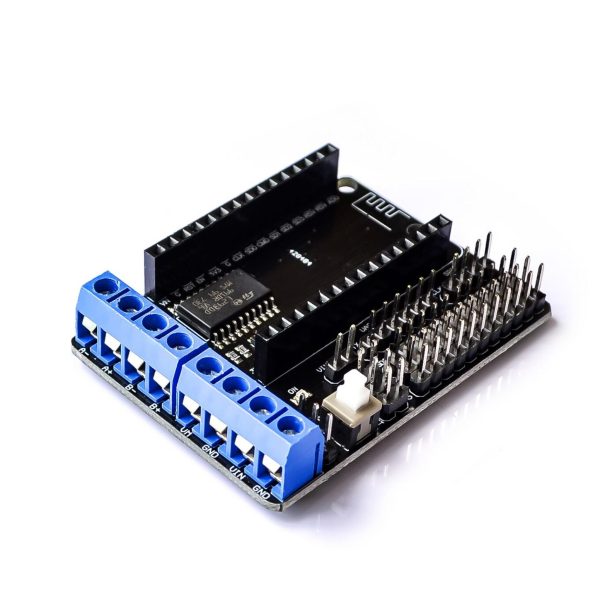

MODULO EXPANSION NODEMCU L293D LUA MOTOR DRIVER ESP8266 ESP-12E

Descripción

Placa de expansión para el ESP8266-ESP12E Lua para control de motores; tipo de circuito integrado de control: puente doble H. No incluye el módulo Lua.

Carecteristicas técnicas

Entrada de alimentación:
Potencia del motor (VM): 4.5V ~ 36V, puede ser una fuente de alimentación independiente.
Control de la fuente de alimentación (VIN): 4.5V ~ 9V (10VMAX), puede ser una fuente de alimentación independiente.

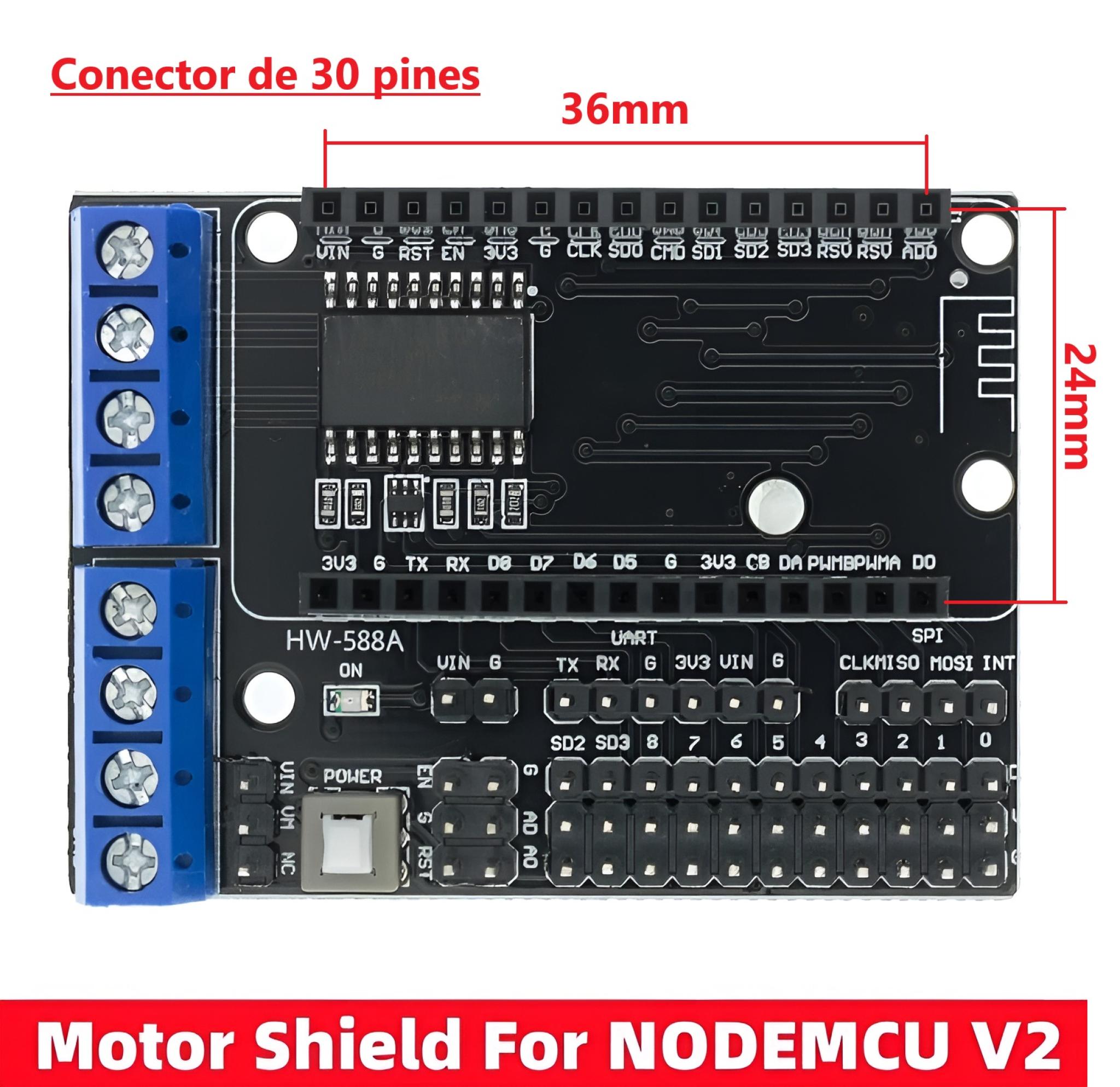

Compatibilidad: Placas nodemcu con disposición de patas para protoboard (Nodemcu ESP-12E V2, no compatible con V3).
Módulo puente (corto el VM y VIN), usted puede utilizar fácilmente una energía (debe 4.5V ~ 9V) impulsar simultáneamente y controlar el motor.
Corriente de funcionamiento lógico Iss: =60mA (Vi = L), =22mA (Vi = H).
Parte de la corriente de accionamiento de trabajo Io: = 1,2A.
Disipación de potencia máxima: 4W (T = 90 °).
Nivel de entrada de la señal de control: Alto: 2.3V=VIH=VIN; Bajo: -0.3V=VIL=1.5V.
Temperatura de funcionamiento: -25 ° ~ + 125 °.
Tipo de impulsión: Impulsor doble de alta potencia del H-puente.

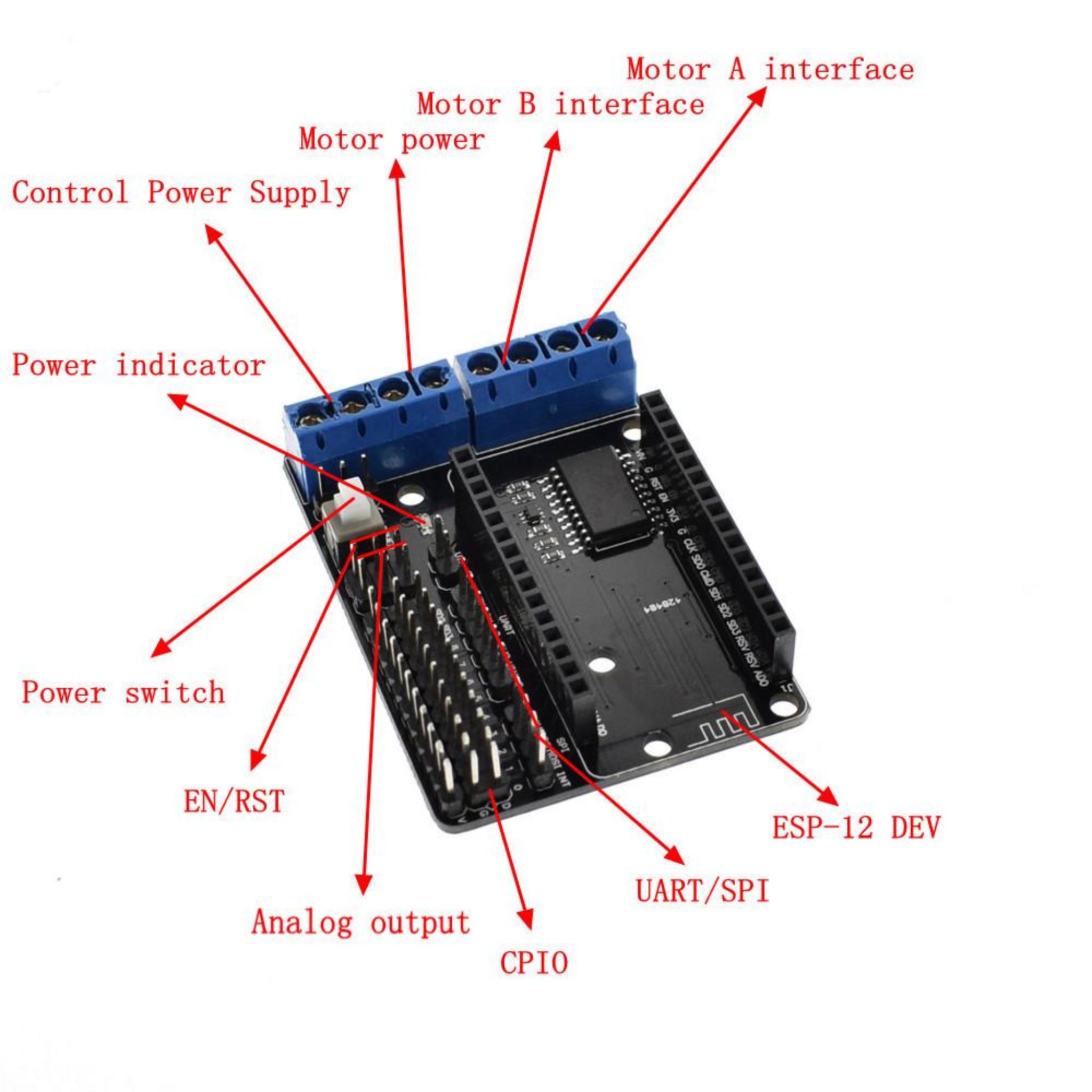

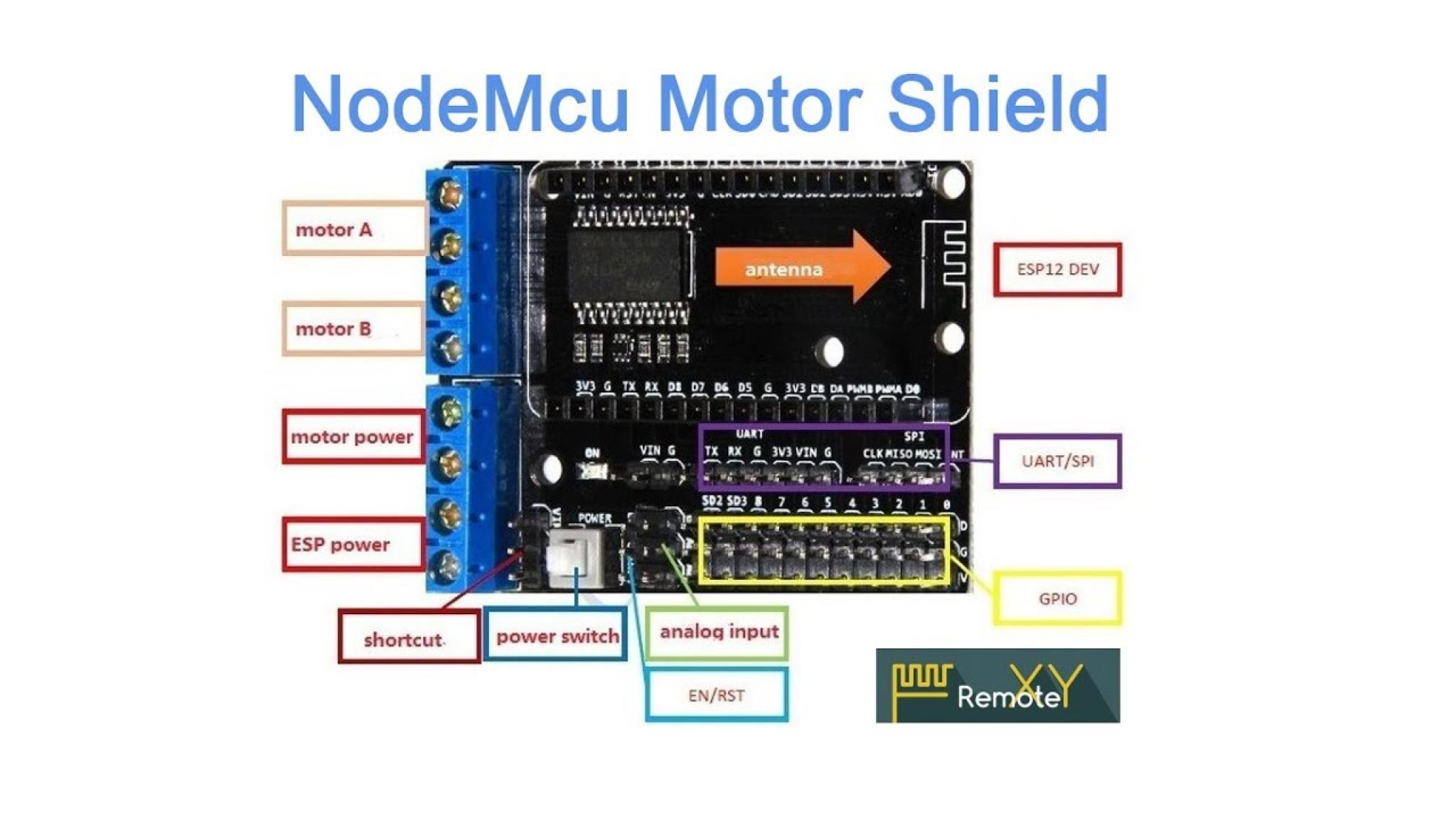

ESP12E Kit de desarrollo Puerto de control: D1, D3 (motor A); D2, D4 (motor B)

Contenidos

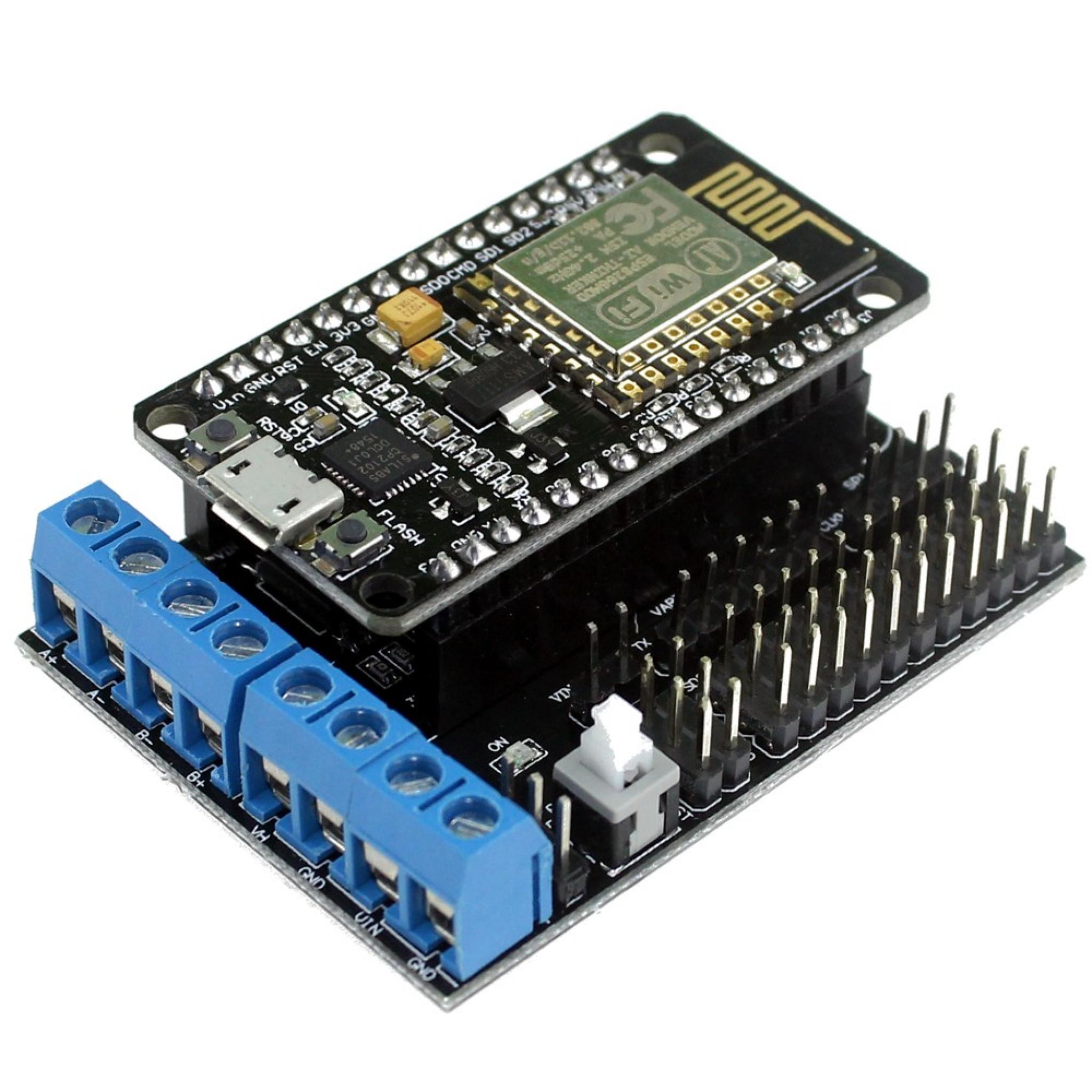

1X ESP8266 ESP12E Wifi Motor Drive Shield placa de expansión L293D para Arduino 4.5-36V
