Descripción

Módulo sensor INA219 bidireccional para medir corriente, tensión y potencia DC por I2C. Ideal para Arduino, Raspberry Pi, ESP32 y proyectos DIY de monitoreo energético hasta 3.2A.

Carecteristicas técnicas

Medir consumo en tus proyectos puede ser incómodo si dependés de multímetros o conexiones poco prácticas. Este módulo INA219 te permite monitorear corriente, tensión y potencia DC desde tu microcontrolador por I2C. Ganás medición bidireccional, bajo consumo y lectura digital precisa. Te ayuda a controlar baterías, fuentes, motores y placas electrónicas con mayor seguridad. Lográ proyectos más eficientes, medibles y confiables.

DESCRIPCION

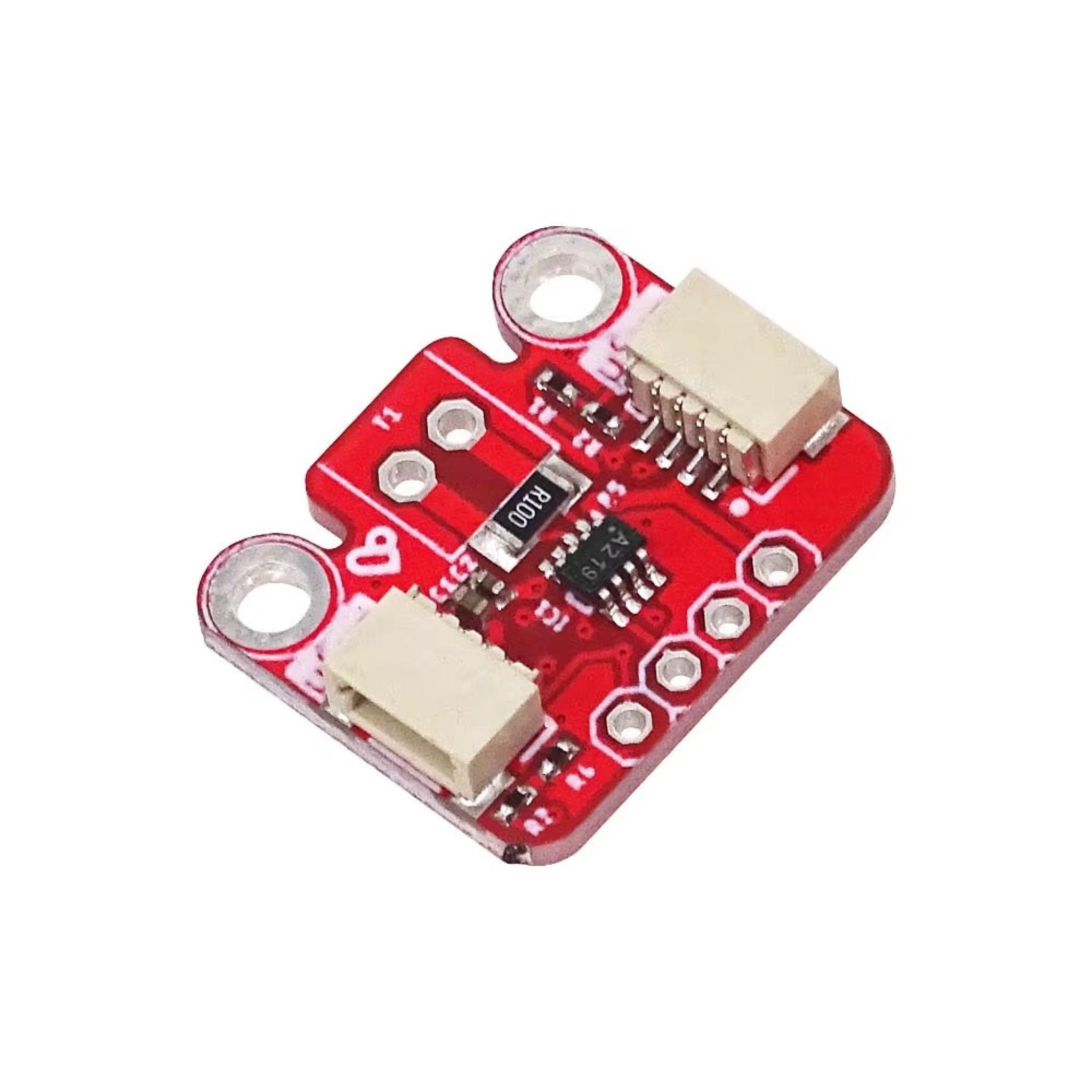

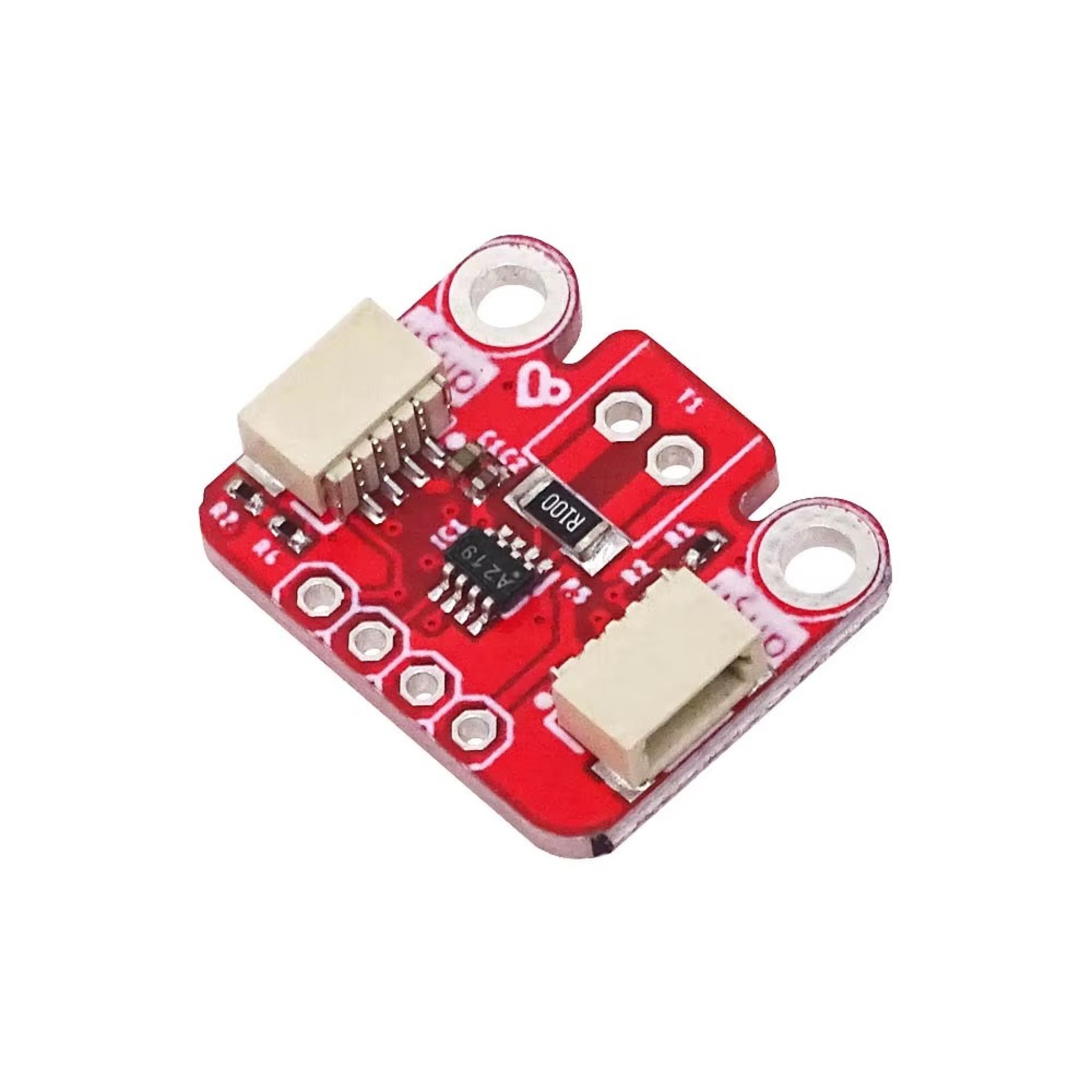

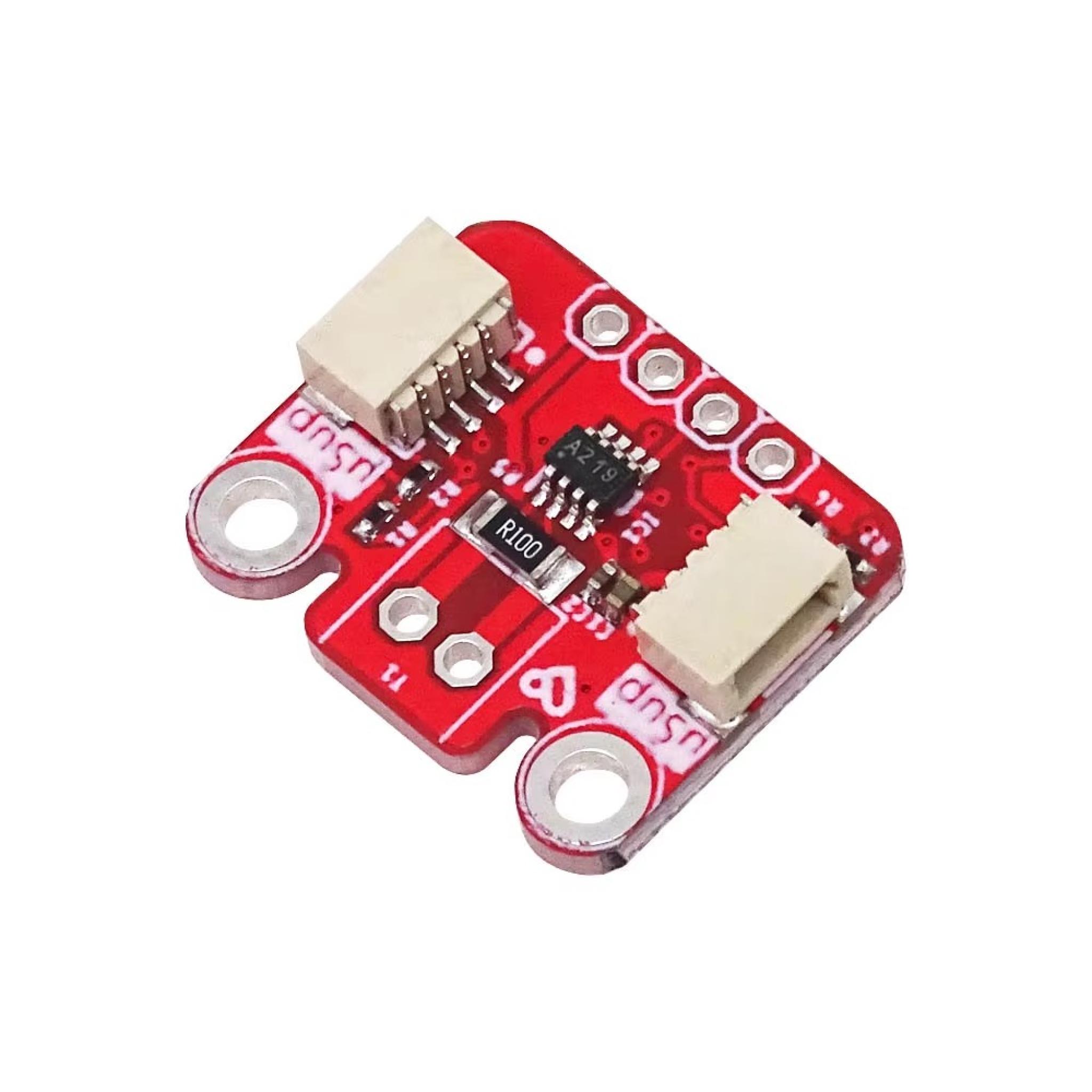

El módulo sensor de corriente y potencia INA219 es una solución compacta para monitorear consumo eléctrico en proyectos electrónicos, robótica, automatización, IoT y desarrollo con microcontroladores.

Permite medir corriente DC en ambos sentidos, tensión de bus y potencia, entregando los datos mediante comunicación I2C. Esto lo convierte en una opción práctica para integrar con Arduino, ESP32, ESP8266, Raspberry Pi, STM32 y otras placas compatibles.

A diferencia de una medición manual con multímetro, el INA219 permite obtener lecturas digitales directamente desde el código del proyecto. Es ideal para registrar consumo, controlar baterías, analizar eficiencia energética, supervisar fuentes de alimentación, medir cargas, motores, tiras LED, módulos electrónicos y sistemas alimentados por batería.

Su diseño breakout facilita la conexión en prototipos y montajes DIY. Incluye resistencia shunt de 0.1 ohm integrada, resolución de conversión de 12 bits y alimentación compatible con niveles lógicos de 3.3V y 5V.

También cuenta con conectores y pads de soldadura para adaptarse a distintos tipos de montaje. Es un módulo muy útil para quienes buscan mejorar el control, diagnóstico y monitoreo de sus circuitos sin ocupar demasiado espacio.

Ventajas principales

Medición de corriente DC bidireccional
Lectura de tensión, corriente y potencia por I2C
Compatible con microcontroladores de 3.3V y 5V
Ideal para Arduino, ESP32, Raspberry Pi y proyectos DIY
Módulo compacto para protoboard, pruebas y montaje final
Bajo consumo de funcionamiento
Permite monitoreo energético en tiempo real
Excelente para baterías, fuentes, motores, robótica e IoT

FICHA TECNICA

Producto: módulo sensor de corriente y potencia DC
Chip principal: INA219
Tipo de medición: corriente bidireccional, tensión y potencia
Interfaz de comunicación: I2C
Tensión de alimentación del módulo: 3.3V a 5.5V
Rango de medición de corriente: hasta 3.2A
Rango de tensión de bus: hasta 26V
Resolución de conversión: 12 bits
Precisión de medición: mas menos 1 por ciento
Resistencia shunt integrada: 0.1 ohm
Consumo de corriente en funcionamiento: aproximadamente 1mA
Consumo en modo sleep: 15uA
Temperatura de operación: menos 25 C a 85 C
Dimensiones aproximadas: 20 x 16.4 mm
Formato: módulo breakout SMD
Condición: nuevo
Aplicación recomendada: electrónica, robótica, Arduino, Raspberry Pi, ESP32, IoT, fuentes DC, baterías y monitoreo de consumo
Bornera: no incluida
