Descripción

Módulo inalámbrico NRF24L01 PA LNA 2.4GHz con antena SMA, amplificador de potencia y bajo ruido. Ideal para Arduino, ESP32, STM32, robótica, IoT y comunicación de datos de largo alcance.

Carecteristicas técnicas

Cuando necesitás enviar datos inalámbricos y los módulos comunes no alcanzan la distancia o pierden estabilidad, el proyecto se vuelve limitado. Este módulo NRF24L01 PA LNA mejora el alcance y la recepción gracias a su antena externa, amplificador PA y etapa LNA. Obtenés comunicación SPI, mayor potencia y mejor sensibilidad. Te ayuda a conectar sensores, robots, controles y nodos IoT sin cables. Lográ enlaces más estables, prácticos y de mayor cobertura.

DESCRIPCION

El módulo inalámbrico NRF24L01 PA LNA con antena externa es una solución de comunicación RF de 2.4GHz diseñada para proyectos electrónicos que necesitan transmitir y recibir datos a mayor distancia que con un NRF24L01 estándar.

Integra el reconocido transceptor NRF24L01 junto con etapa PA de amplificación de potencia y LNA de bajo ruido, lo que permite mejorar tanto la transmisión como la recepción de señal. Es ideal para aplicaciones con Arduino, ESP32, ESP8266, STM32, Raspberry Pi Pico, robótica, automatización, IoT, telemetría, control remoto y redes de sensores.

Su interfaz SPI facilita la conexión con microcontroladores y permite una comunicación rápida y eficiente. Trabaja con alimentación de 3V a 3.6V, por lo que se recomienda utilizar una fuente estable de 3.3V con buena capacidad de corriente, especialmente durante la transmisión.

El conector SMA y la antena externa incluida permiten orientar la señal para mejorar el desempeño según la instalación. Es una excelente opción para proyectos donde se busca mayor alcance, mejor estabilidad y una solución compacta para comunicación inalámbrica de datos.

Este módulo es especialmente útil para enlaces entre placas, control de robots, sensores remotos, estaciones de monitoreo, automatización doméstica, alarmas, telemetría, proyectos educativos y sistemas alimentados por batería que requieren comunicación RF confiable.

Ventajas principales

Módulo inalámbrico NRF24L01 PA LNA
Frecuencia de trabajo 2.4GHz
Antena externa SMA incluida
Mayor alcance que un módulo NRF24L01 estándar
Amplificador PA para mejorar transmisión
LNA para mejorar sensibilidad de recepción
Interfaz SPI compatible con microcontroladores
Ideal para Arduino, ESP32, STM32 y proyectos IoT
Diseño compacto para prototipos y desarrollos finales
Buena opción para robótica, telemetría y sensores remotos

FICHA TECNICA

Producto: módulo transceptor inalámbrico RF
Modelo: NRF24L01 PA LNA
Chip principal: NRF24L01
Frecuencia de trabajo: 2.4GHz
Interfaz de comunicación: SPI
Conector de antena: SMA
Antena incluida: si
Potencia máxima de salida: 20dBm
Alimentación: 3V a 3.6V DC
Tensión recomendada: 3.3V DC estable
Corriente en transmisión: 115mA
Corriente en recepción: 45mA
Corriente en modo bajo consumo: 4.2uA
Sensibilidad de recepción a 2Mbps: menos 92dBm
Sensibilidad de recepción a 1Mbps: menos 95dBm
Sensibilidad de recepción a 250kbps: menos 104dBm
Ganancia PA: 20dB
Ganancia LNA: 10dB
Figura de ruido LNA: 2.6dB
Ganancia de antena: 2dBi
Velocidad de datos compatible: 250kbps, 1Mbps y 2Mbps
Alcance informado: hasta 1000 m en condiciones ideales
Temperatura de trabajo: menos 20 C a 70 C
Pines de conexión: IRQ, MISO, MOSI, SCK, CSN, CE, VCC, GND

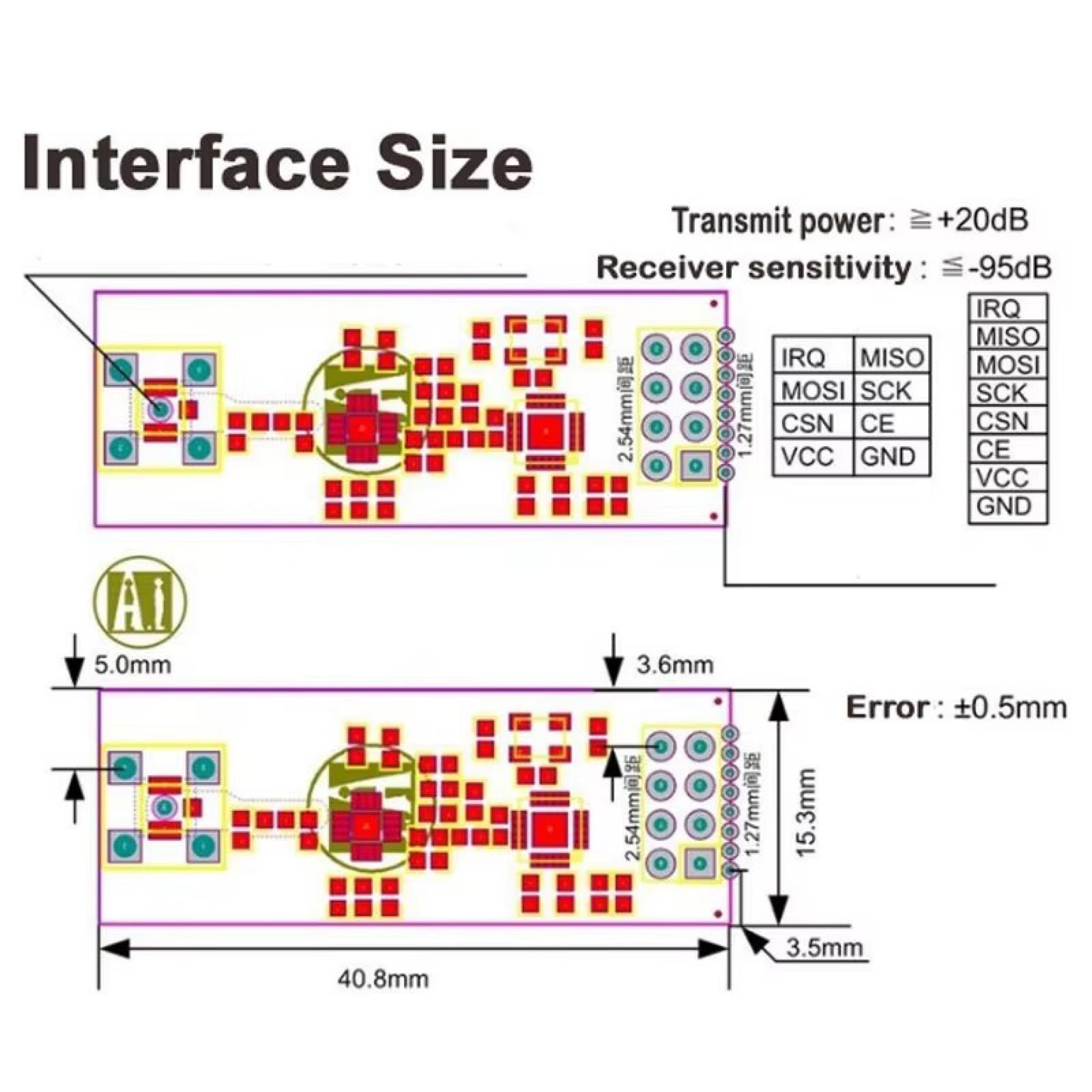

Dimensiones aproximadas del módulo: 40.8 x 15.3 mm
Separación de pines: 2.54 mm
Condición: nuevo
Marca: EYEWINK
Aplicación recomendada: Arduino, ESP32, STM32, IoT, robótica, sensores inalámbricos, telemetría, automatización, control remoto y redes de datos

PINES Y CONEXIONES

IRQ: interrupción del módulo
MISO: salida de datos SPI hacia el microcontrolador
MOSI: entrada de datos SPI desde el microcontrolador
SCK: reloj de comunicación SPI
CSN: selección de chip SPI
CE: habilitación del módulo
VCC: alimentación 3V a 3.6V DC
GND: masa de alimentación
