Descripción

Módulo amplificador digital MAX98357A I2S mono Clase D de 3W, compacto y eficiente. Ideal para ESP32, Raspberry Pi, Arduino y proyectos de audio digital con parlantes de 4 a 8 ohm.

Carecteristicas técnicas

Agregar audio a un proyecto puede complicarse si necesitás conversores, amplificadores externos o conexiones analógicas con ruido. Este módulo MAX98357A simplifica todo con entrada digital I2S y salida directa para parlante. Obtenés amplificación Clase D eficiente, tamaño compacto y bornera ya soldada. Te ayuda a incorporar voz, música, alertas y sonidos en proyectos ESP32, Raspberry Pi o Arduino. Lográ un sistema de audio claro, potente y fácil de integrar.

DESCRIPCION

El módulo amplificador MAX98357A I2S mono Clase D es una solución práctica y compacta para agregar salida de audio digital a proyectos electrónicos, IoT, placas de desarrollo, asistentes de voz, reproductores, alarmas, interfaces sonoras, robótica y sistemas embebidos.

Integra el chip MAX98357A, un amplificador de audio digital con entrada I2S que permite conectar directamente microcontroladores y placas compatibles sin necesidad de conversor digital analógico externo. Esto ayuda a reducir componentes, simplificar el circuito y obtener una señal de audio más limpia frente a soluciones analógicas básicas.

Su salida mono permite manejar parlantes de 4 a 8 ohm, con potencia de hasta 3.2W en 4 ohm y hasta 1.8W en 8 ohm, según alimentación, configuración y condiciones de uso. Es ideal para proyectos con ESP32, Raspberry Pi, Arduino y otras placas que cuenten con salida de audio I2S.

El diseño Clase D ofrece alta eficiencia, menor generación de calor y buen rendimiento para equipos compactos o alimentados por batería. Además, permite trabajar con alimentación de 2.5V a 5.5V, lo que facilita su uso tanto en sistemas de 3.3V como de 5V.

Esta versión viene soldada, con bornera para conexión del parlante y pines instalados, lista para integrar de forma más rápida en prototipos, placas de prueba o montajes finales.

Ventajas principales

Amplificador digital MAX98357A I2S
Salida mono Clase D de alta eficiencia
Potencia hasta 3.2W en parlante de 4 ohm
Compatible con parlantes de 4 a 8 ohm
Entrada de audio digital I2S
No requiere MCLK en aplicaciones típicas
Ganancia configurable
Bornera soldada para conexión del parlante
Pines soldados para conexión rápida
Ideal para ESP32, Raspberry Pi, Arduino y proyectos IoT
Tamaño compacto y bajo peso
Excelente para voz, alertas, música y sonidos de interfaz

FICHA TECNICA

Producto: módulo amplificador de audio digital
Modelo: MAX98357A
Tipo: amplificador mono Clase D
Entrada de audio: I2S digital
Salida: mono para parlante
Potencia de salida: hasta 3.2W en 4 ohm con THD 10 por ciento
Potencia de salida en 8 ohm: hasta 1.8W con THD 10 por ciento
Impedancia de parlante recomendada: 4 a 8 ohm
Tensión de alimentación: 2.5V a 5.5V DC
Ganancia predeterminada: 9dB
Ganancia configurable: 3dB, 6dB, 9dB, 12dB y 15dB
Frecuencia de muestreo I2S: 8kHz a 96kHz
Reloj maestro MCLK: no requerido
Tipo de amplificación: Clase D
Canal de salida: L mas R dividido 2 por defecto
Temperatura de operación: menos 40 C a 80 C

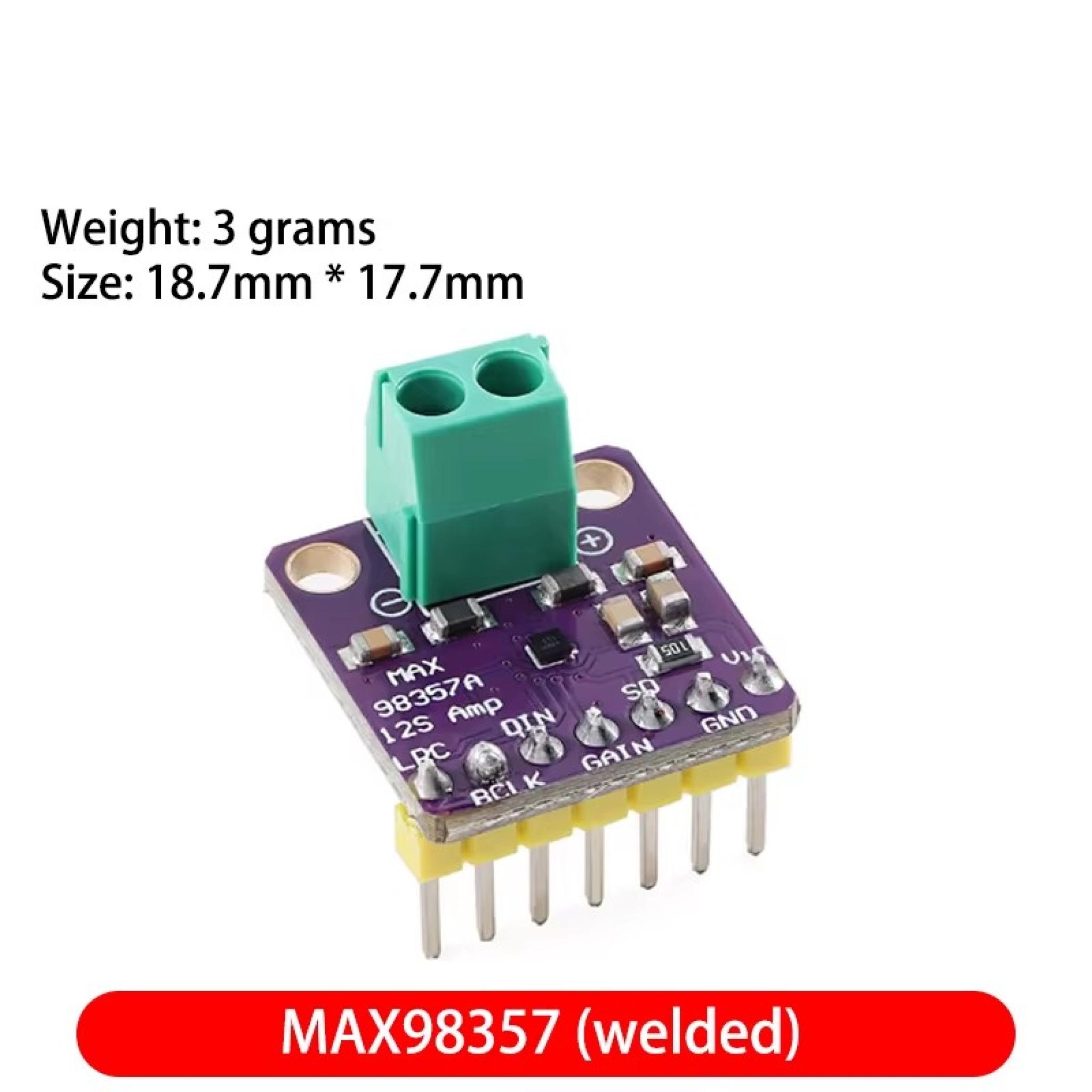

Dimensiones aproximadas: 18.7 x 17.7 mm
Peso aproximado: 3 g
Conexión de parlante: bornera de 2 pines
Estado del módulo: versión soldada
Color de PCB: violeta
Condición: nuevo
Marca: STJF
Aplicación recomendada: ESP32, Raspberry Pi, Arduino, STM32, audio digital, IoT, robótica, asistentes de voz, alarmas, reproductores y proyectos embebidos

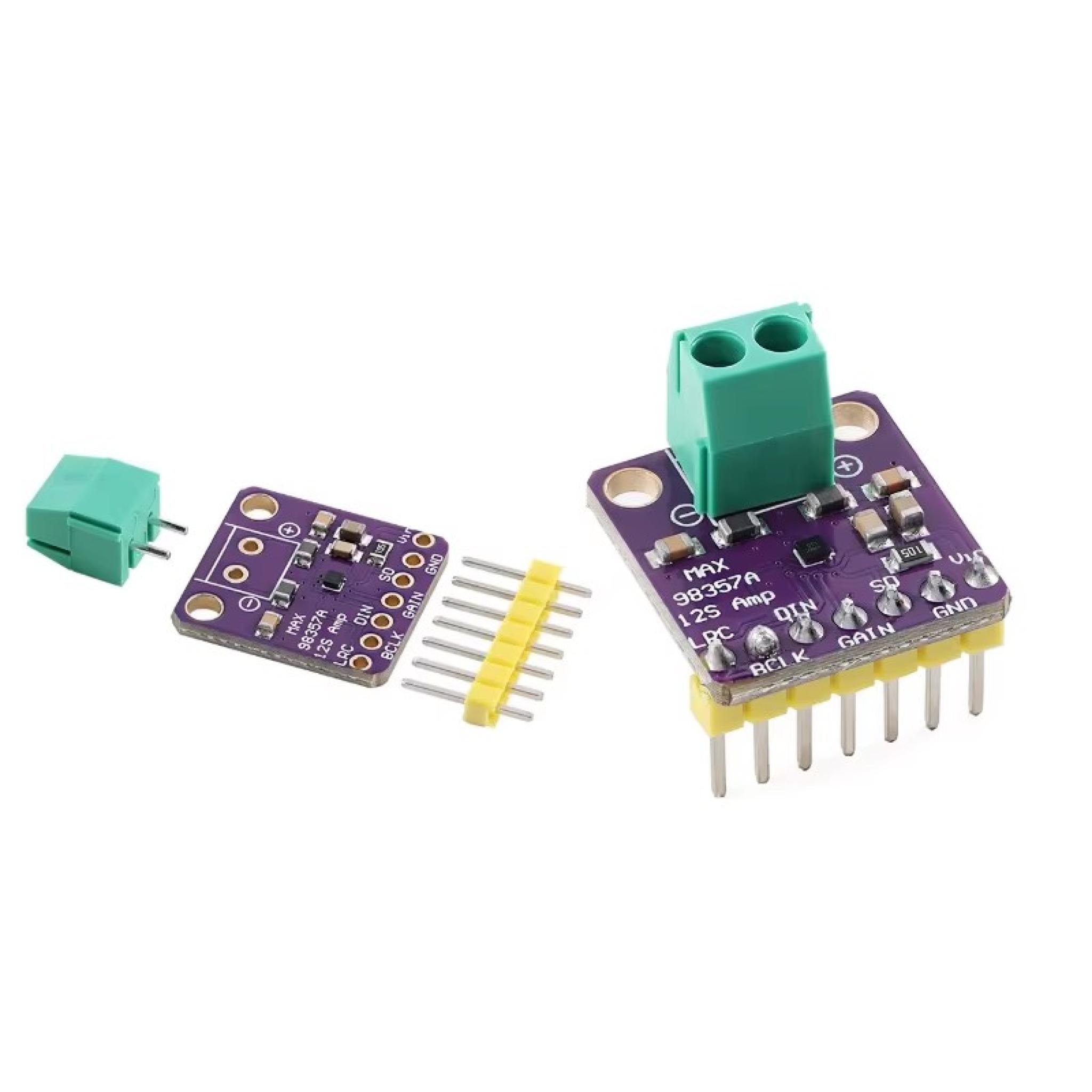

PINES Y CONEXIONES

LRC: reloj de sincronización izquierda derecha I2S
BCLK: entrada de reloj de bits
DIN: entrada de señal digital de audio
GAIN: selección de ganancia y canal
SD: apagado y selección de canal
GND: masa de alimentación
VCC: alimentación positiva 2.5V a 5.5V DC
SP positivo: salida positiva a parlante
SP negativo: salida negativa a parlante
