Descripción

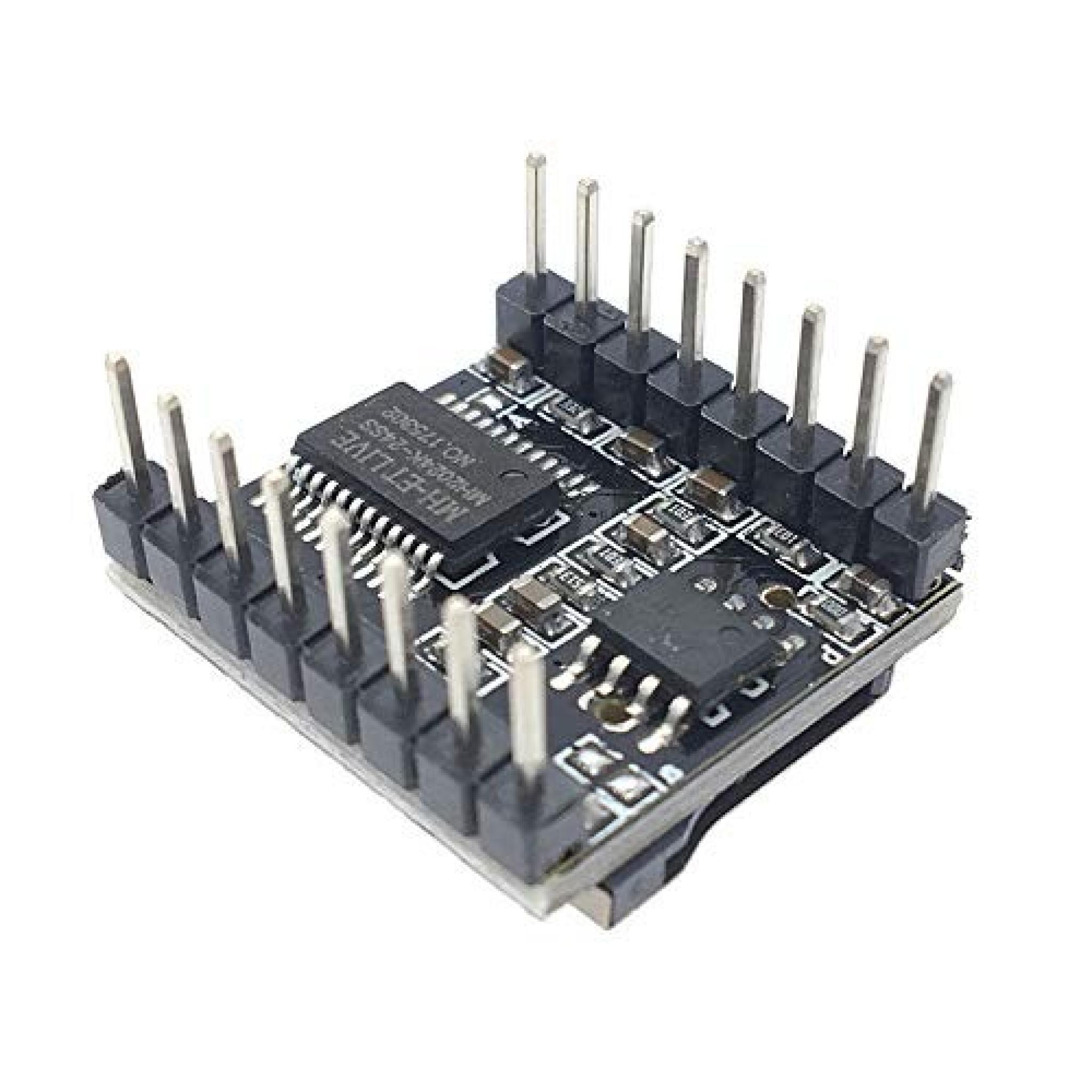

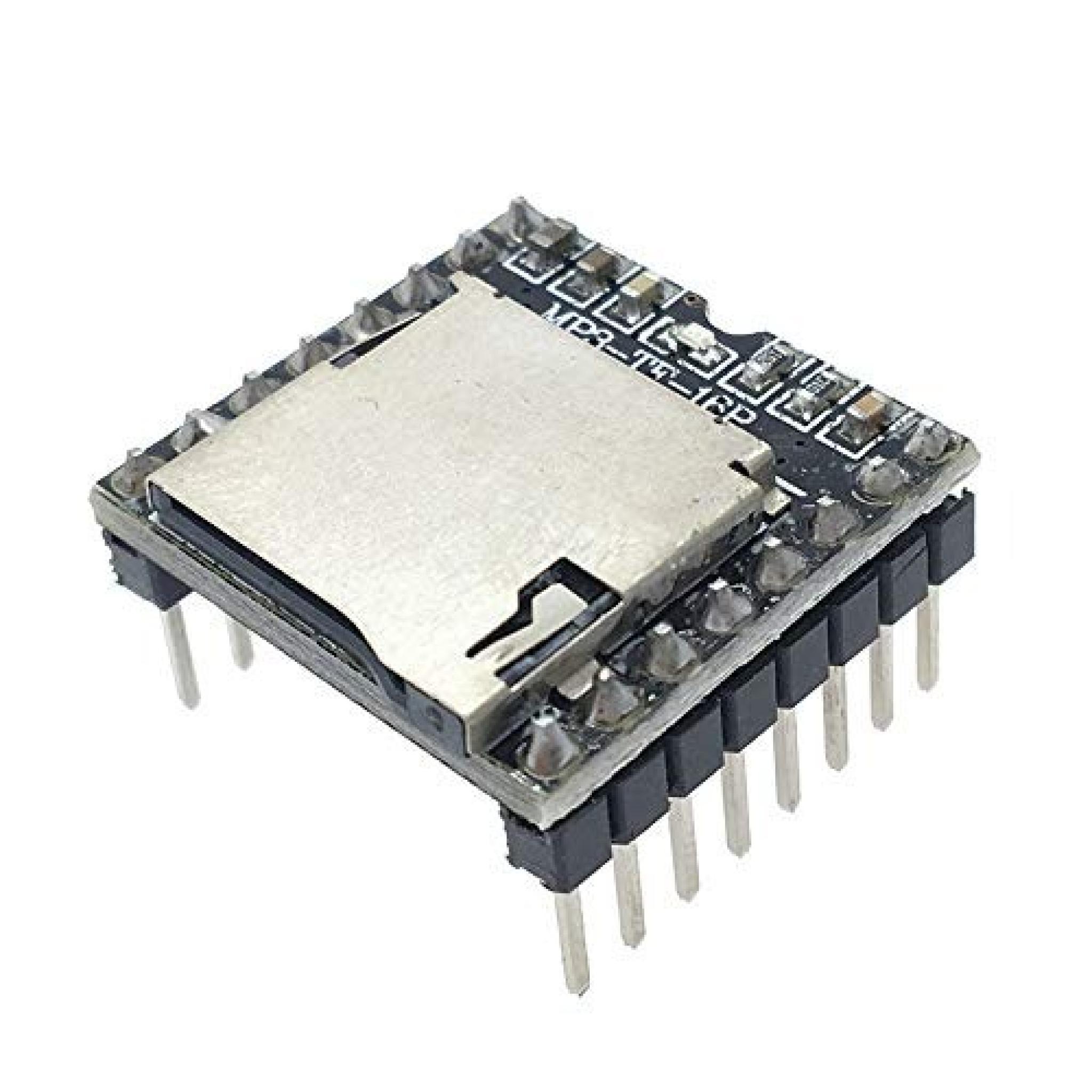

El DFPlayer Mini es un módulo MP3 compacto y económico diseñado para ofrecer una salida de audio directa y sencilla a través de un altavoz. Este versátil módulo puede funcionar de forma autónoma con una batería, altavoz y botones, o integrarse con plataformas como Arduino UNO y otros microcontroladores con capacidades RX/TX. Este dispositivo integra un módulo de decodificación de hardware que soporta formatos de audio comunes como MP3, WAV y WMA, y es compatible con tarjetas TF con sistemas de archivos FAT16 y FAT32. A través de un puerto serial simple, el DFPlayer Mini permite la reproducción de música designada sin necesidad de operaciones subyacentes complejas.

Carecteristicas técnicas

Tasas de muestreo admitidas: 8/11.025/12/16/22.05/24/32/44.1/48 kHz
Salida DAC: 24 bits, rango dinámico de 90dB, SNR de 85dB
Compatibilidad con sistemas de archivos: FAT16, FAT32
Capacidad máxima de almacenamiento: 32GB (tarjeta TF), 32GB (disco U), 64M bytes NORFLASH
Modos de control: E/S, serial, botón AD
Funciones especiales:
Función de espera de sonido publicitario
Reanudación de reproducción de música tras la publicidad
Organización de datos de audio por carpetas (hasta 100 carpetas, cada una con hasta 255 canciones)
Volumen ajustable en 30 niveles
EQ ajustable en 6 niveles
Compatibilidad de altavoces: Compatible con altavoces de 4ohm y 8ohm
Potencia de salida:
3W a 4ohm
1.5W a 8ohm

Ejemplos de Uso
Transmisión de voz de navegación en automóviles: Permite la reproducción de instrucciones de navegación claras y precisas.
Avisos de voz en estaciones de peaje: Utilizado para transmitir mensajes automáticos a conductores en estaciones de peaje.
Avisos de voz en estaciones de ferrocarril y autobuses: Ideal para mensajes de seguridad y anuncios de llegada/salida.
Comunicaciones y avisos en salas de negocios: Proporciona notificaciones de voz en entornos empresariales.
Sistemas de alarma: Utilizado en alarmas de seguridad pública, fallas de equipos y alarmas de incendios.
Automatización y transmisión regular: Perfecto para la transmisión de mensajes regulares en sistemas automáticos.
Manual
El manual del DFPlayer Mini proporciona instrucciones detalladas sobre la instalación, configuración y uso del módulo. A continuación se resumen los pasos básicos:

Instalación:

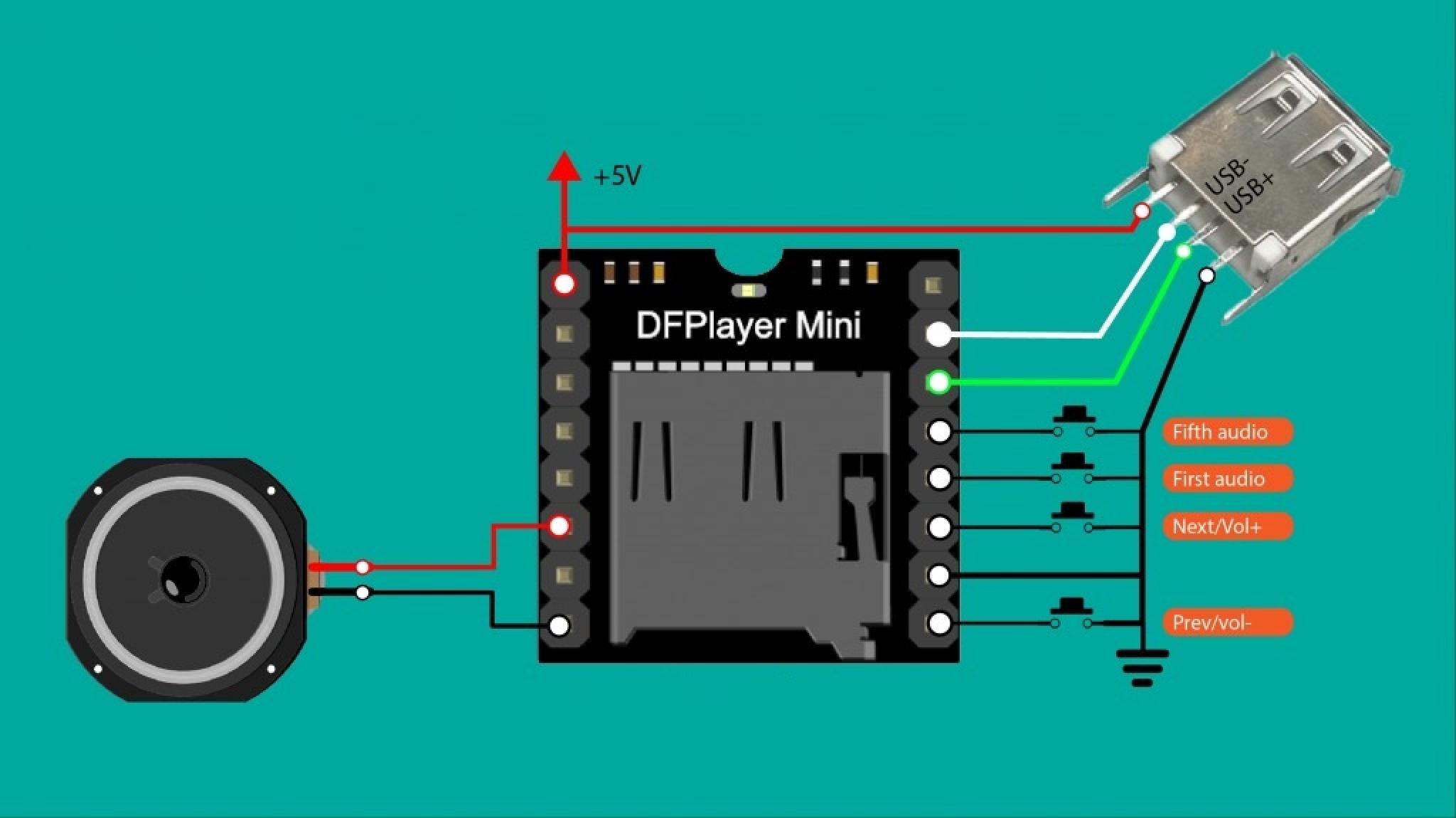

Conecte el DFPlayer Mini a una batería, altavoz y botones para su uso autónomo.

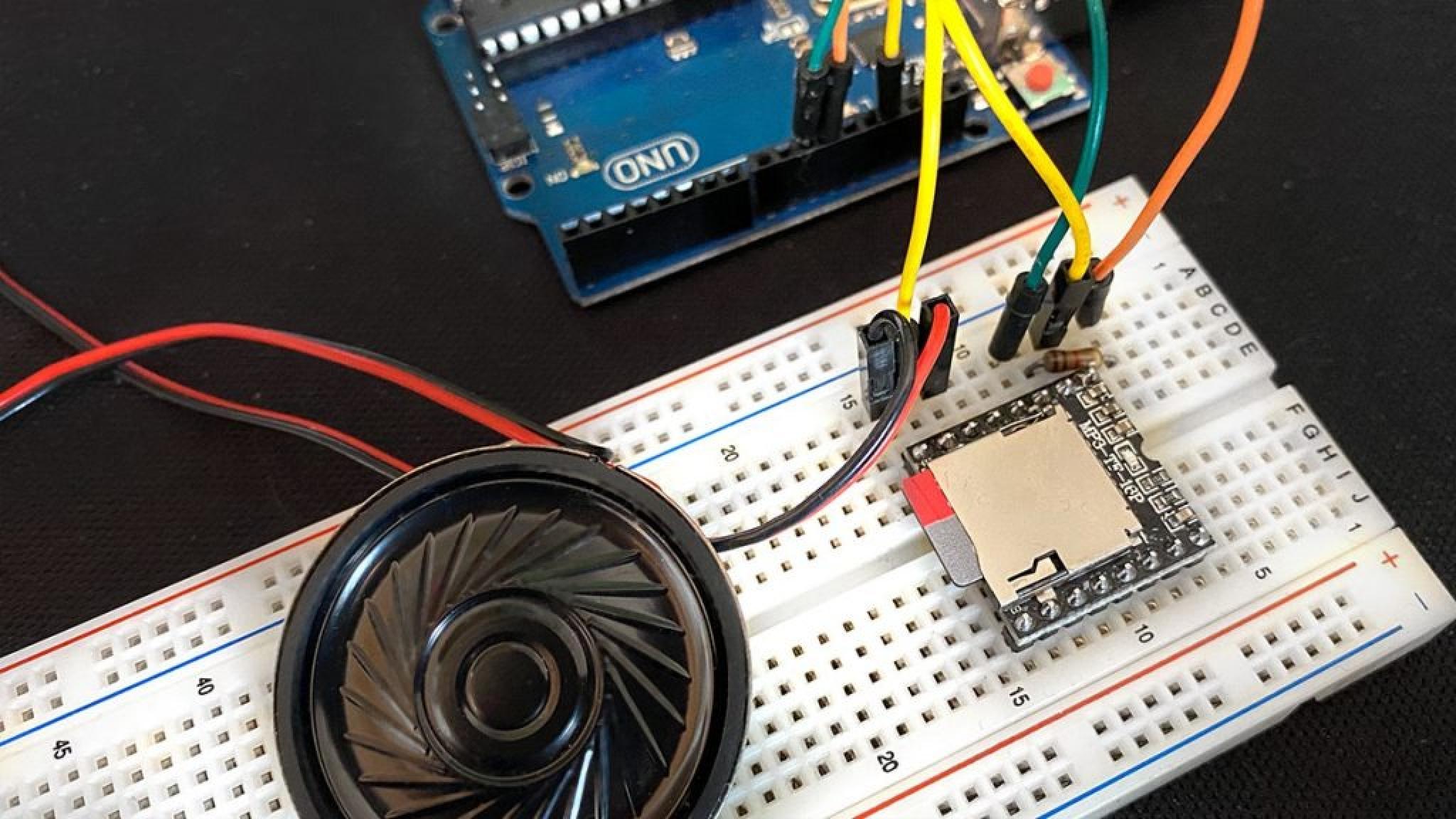

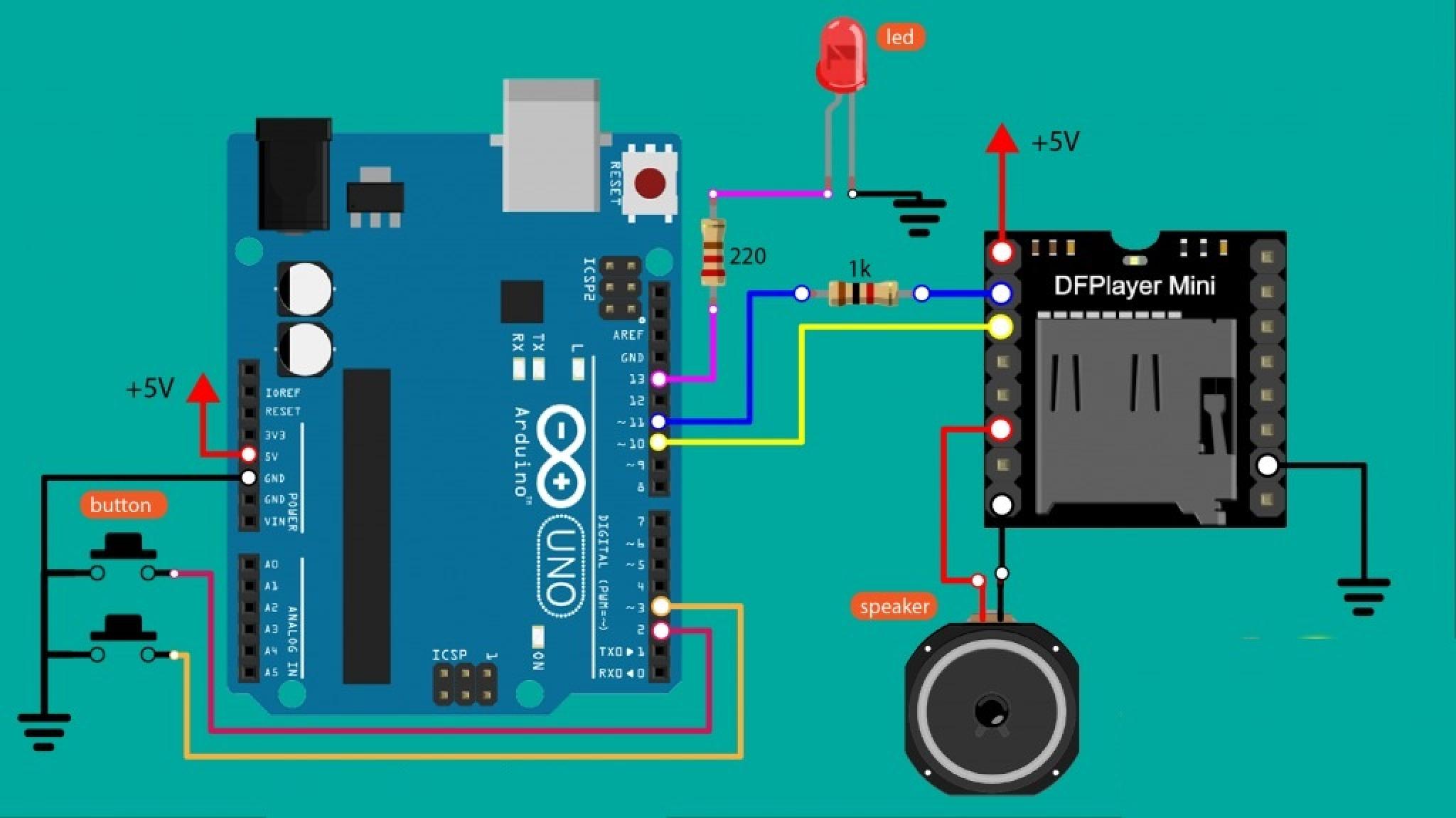

Para su uso con un microcontrolador, conecte los pines RX/TX del módulo al microcontrolador.
Configuración:

Inserte una tarjeta TF con archivos de audio organizados en carpetas.
Configure el volumen y el EQ utilizando los comandos seriales adecuados.
Operación:

Use los botones para reproducir, pausar, avanzar y retroceder entre las pistas.
Utilice comandos seriales para controlar la reproducción de manera más precisa a través de un microcontrolador.
Modo de Espera de Sonido Publicitario:

La música puede ser suspendida durante la reproducción de anuncios y continuará automáticamente después de que termine la publicidad.
Solución de Problemas:

Asegúrese de que la tarjeta TF esté correctamente formateada y los archivos de audio estén organizados adecuadamente.
Verifique las conexiones de los pines RX/TX si se utiliza con un microcontrolador.
El DFPlayer Mini es una solución flexible y poderosa para aplicaciones de audio que requieren una implementación sencilla y eficaz.
