Descripción

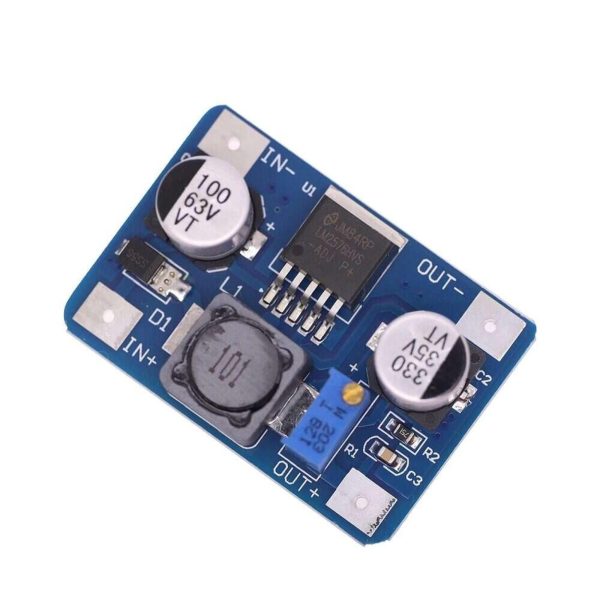

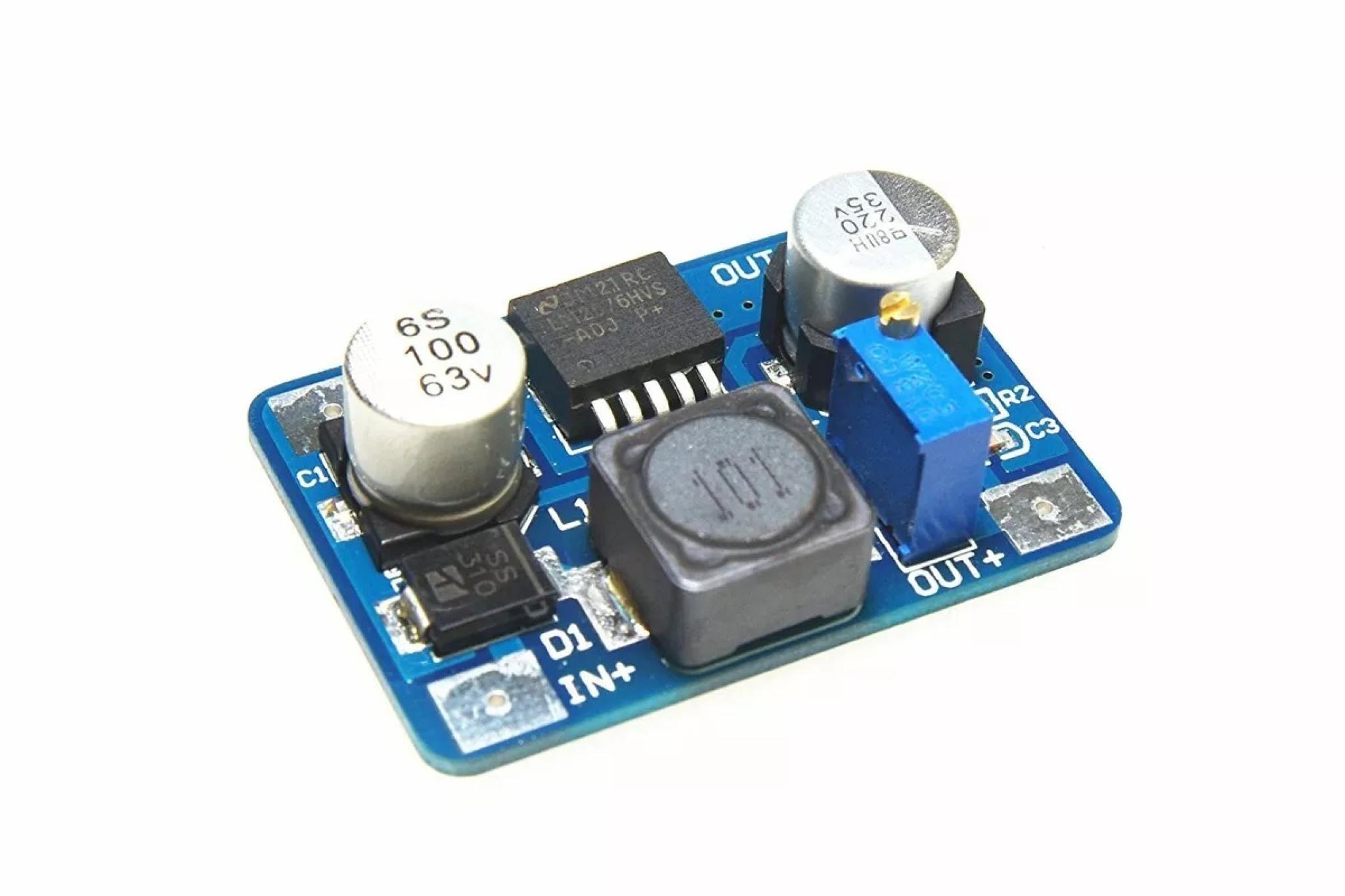

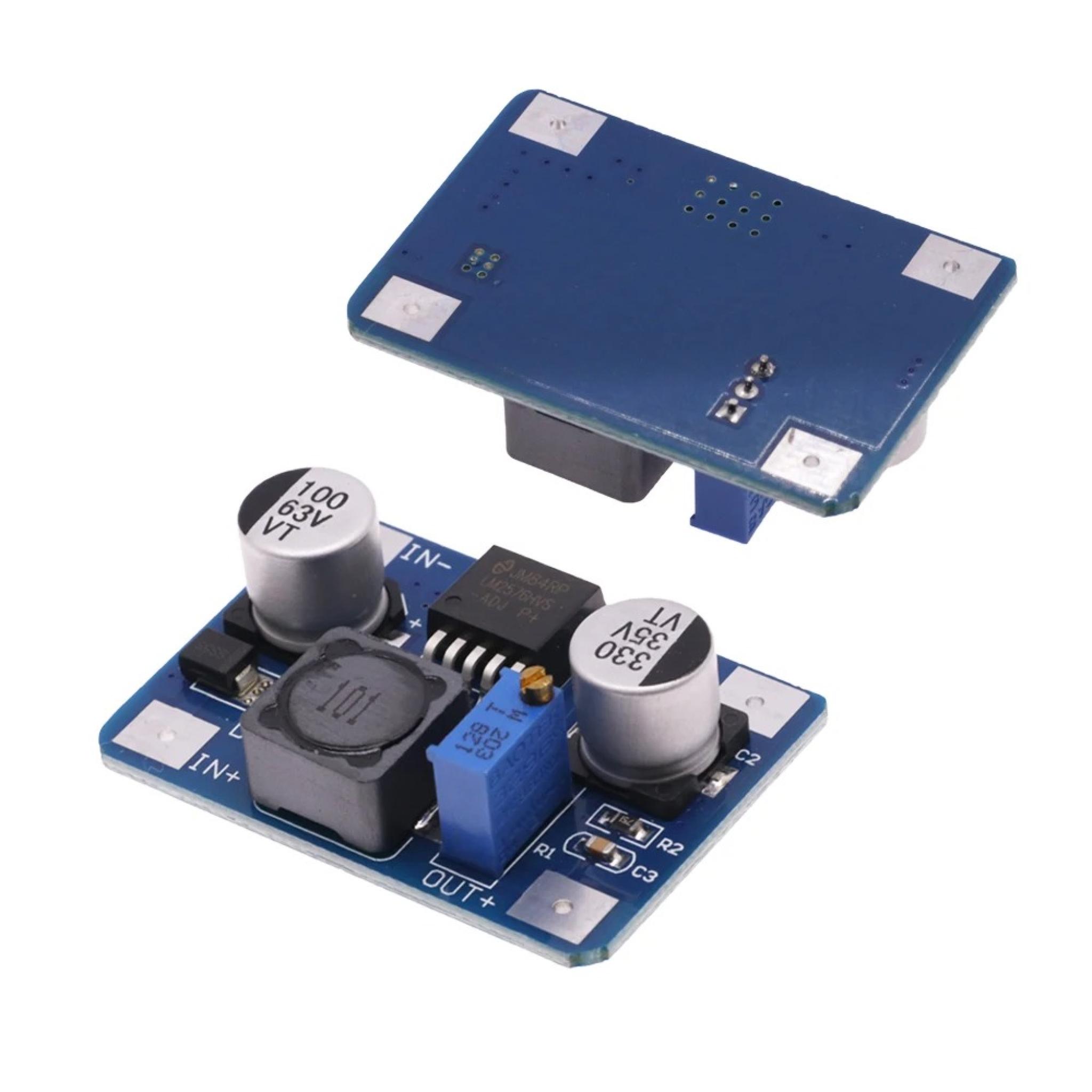

El Módulo Step-Down LM2576HVS es un convertidor DC-DC buck avanzado, diseñado para escenarios de alta tensión de entrada que van desde 5V hasta 60V. Este módulo ofrece un control preciso del voltaje de salida, con un rango personalizable de 1.25V a 30V, gracias a su potenciómetro de múltiples vueltas incorporado. Destacándose por su eficiencia y fiabilidad en la regulación de voltaje, este módulo es ideal para diversas aplicaciones como electrónica automotriz, sistemas de energía solar y carga de baterías.

Carecteristicas técnicas

IC de Control: LM2576HV
Voltaje de Entrada: 5 – 60V DC
Voltaje de Salida: 1.25 – 30V DC
Corriente en Modo Continuo: 1.2A
Corriente Máxima: 2A y con disipador 3A (requiere enfriamiento)
Ajuste del Potenciómetro: Sentido horario (aumenta), Sentido antihorario (disminuye)
Modo de Conexión: Soldado, pin positivo puede ser soldado directamente
Frecuencia del Oscilador Interno: 52 kHz
Dimensiones: 44 x 30 x 14 mm
Eficiencia de Conversión: Hasta 92%
Frecuencia de Conmutación: 150 kHz
Ondulación de Salida: <30mA
Rectificación: No sincrónica
Protección contra Cortocircuitos: Limitación de corriente, recuperación automática
Temperatura de Funcionamiento: -40 a 85 °C
Aumento de Temperatura a Carga Completa: 40 °C
Regulación de Carga: ± 0.5%
Regulación de Voltaje: ± 0.5%
Velocidad de Respuesta Dinámica: 5% en 200mS
Peso: 14g

Ejemplos de Uso
Automoción: Utiliza el módulo para alimentar componentes electrónicos en vehículos, asegurando un voltaje constante y regulado a pesar de las fluctuaciones en la batería del automóvil.
Sistemas de Energía Solar: Emplea el módulo para convertir la salida de alta tensión de los paneles solares a niveles adecuados para cargar baterías o alimentar dispositivos electrónicos.
Cargadores de Baterías: Aprovecha la capacidad de este módulo para proporcionar una corriente de carga constante y segura para diversas aplicaciones de baterías recargables.
Proyectos de Electrónica: Ideal para proyectos DIY donde se requiere una fuente de voltaje regulada y ajustable a partir de una fuente de alimentación con voltaje superior.
Manual
Instalación y Configuración
Conexiones Iniciales:

Conecta la fuente de voltaje de entrada (5-60V DC) a los terminales de entrada del módulo.
Conecta la carga o dispositivo a alimentar a los terminales de salida del módulo.
Ajuste del Voltaje de Salida:

Utiliza el potenciómetro de múltiples vueltas para ajustar el voltaje de salida.
Gira el potenciómetro en sentido horario para aumentar el voltaje de salida.
Gira el potenciómetro en sentido antihorario para disminuir el voltaje de salida.
Montaje:

Asegura el módulo en una carcasa o tablero utilizando los puntos de montaje disponibles.
Si es necesario, añade un disipador de calor para asegurar un funcionamiento eficiente a corrientes altas.
Protección y Seguridad:

Verifica que el módulo esté correctamente conectado y ajustado antes de encender la fuente de alimentación.
Monitorea la temperatura y asegura una ventilación adecuada para evitar sobrecalentamiento.
