MODULO RELOJ RTC ARDUINO COMPATIBLE TINY RTC DS1307 I2C EEPROM 24C32 PORTA BAT

Descripción

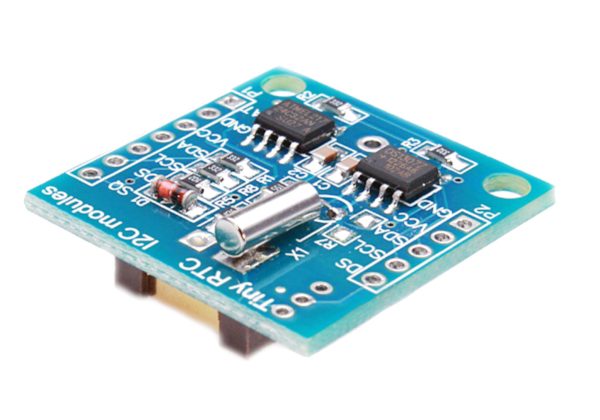

El DS1307 módulo Tiny RTC, además de todo el circuito de soporte del DS1307, incluye también una memoria EEPROM 24C32 para almacenar datos en ella y un zócalo para soldar de manera opcional un sensor de temperatura DS18B20. El DS1307 de Maxim/Dallas es un circuito integrado capaz de almacenar y llevar la cuenta de la fecha y hora, además disponemos de unos cuantos bytes de datos de usuario en su memoria RAM no volátil (NVRAM). El módulo Tiny RTC es una completa solución para aprender sobre el circuito DS1307 y realizar proyectos que requieren de alguna forma de la fecha y hora actuales.

La fecha es ajustada automáticamente a final de mes para meses con menos de 31 días, incluyendo las correcciones para año bisiesto. Otra característica interesantes del DS1307 es su salida de onda cuadrada programable que puede ser utilizada por otras partes del circuito como base de tiempo.

El Tiny RTC es fácilmente accesible mediante una interfaz I2C de dos hilos. Tanto el DS1307 como la memoria EEPROM 24C32 se puede acceder a través de esta misma interfaz de dos hilos, haciendo este módulo una plataforma ideal para almacenamiento de eventos horarios o para crear un datalogger de temperatura utilizando muy pocos pines el microcontrolador, que además se pueden compartir con otros periféricos.

Carecteristicas técnicas

El chip DS1307 maneja todas las funciones de reloj-calendario con compensación de año biciesto.
Interfaz con la mayoría de los microcontroladores a través de I2C
Compatible con Arduino, hay variedad de librerías para acceder al RTC
Batería de respaldo para el RTC no incluida en el módulo
Cristal, resistencias pull-up y componentes de apoyo incluidos en el módulo
Voltaje de alimentación: 4.5 – 5.5 VDC
Memoria EEPROM I2C: 24c32

Contenidos

1X TINY RTC DS1307 I2C EEPROM 24C32 PORTA BATERIA
