Descripción

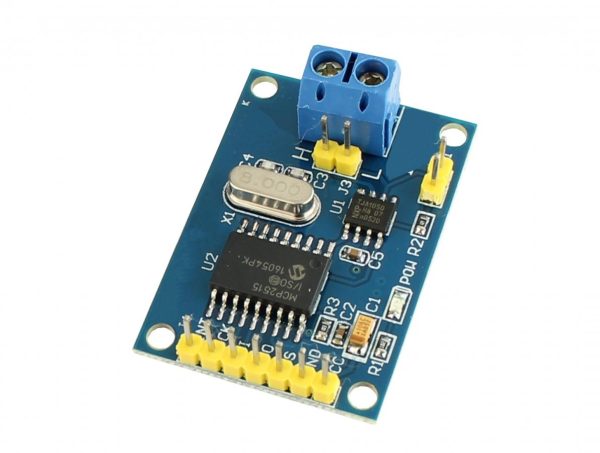

El Módulo Sensor de Protocolo Starware MCP2515 CAN Bus TJA1050 es un dispositivo diseñado para facilitar la comunicación entre microcontroladores y redes CAN (Controller Area Network). Incorpora el controlador MCP2515 con interfaz SPI y el transceptor TJA1050, permitiendo a plataformas como Arduino, Raspberry Pi y otras integrarse eficazmente en entornos industriales y automotrices que utilizan el protocolo CAN.

Carecteristicas técnicas

Ventajas:

Compatibilidad Amplia: Funciona con diversas plataformas de desarrollo, incluyendo Arduino y Raspberry Pi, lo que lo hace versátil para múltiples proyectos.
Comunicación Eficiente: Soporta la especificación CAN V2.0B con velocidades de comunicación de hasta 1 Mb/s, asegurando una transmisión de datos rápida y confiable.
Facilidad de Integración: La interfaz SPI simplifica la conexión con microcontroladores, facilitando el desarrollo y la implementación en proyectos.
Reducción de Carga: El controlador CAN incluye máscaras y filtros de acceso, disminuyendo la carga de procesamiento del microcontrolador principal.

Datos Técnicos:

Voltaje de Operación: 5V DC
Consumo de Corriente: 5 mA típicos en operación, 1 microA en modo de espera
Interfaz de Comunicación: SPI
Protocolos Soportados: CAN V2.0B
Velocidad de Comunicación: Hasta 1 Mb/s
Dimensiones del Módulo: 4.4 cm x 2.8 cm
Resistencia de Terminación: 120 ohmios integrados para coincidencia de impedancia
Temperatura de Operación: 40C a 85C (grado industrial)

Ejemplos de Uso:

Automatización Industrial: Implementación en sistemas de control industrial donde se requiere comunicación robusta entre distintos dispositivos y sensores.
Automoción: Integración en proyectos automotrices para monitorear y controlar diferentes módulos del vehículo a través del bus CAN.
Domótica: Desarrollo de sistemas de hogar inteligente donde múltiples dispositivos necesitan comunicarse de manera eficiente.
Proyectos Educativos: Ideal para estudiantes y entusiastas que deseen aprender sobre comunicación CAN y su aplicación en sistemas embebidos.

Este módulo es esencial para cualquier proyecto que requiera una comunicación CAN eficiente y confiable, ofreciendo una solución completa y fácil de integrar en diversas aplicaciones.
