Descripción

Sensor para medir la humedad del suelo.

Carecteristicas técnicas

Aplicando una pequeña tensión entre los terminales del módulo YL-69 hace pasar una corriente que depende básicamente de la resistencia que se genera en el suelo y ésta depende mucho de la humedad. Por lo tanto al aumentar la humedad la corriente crece y al bajar, la corriente disminuye.

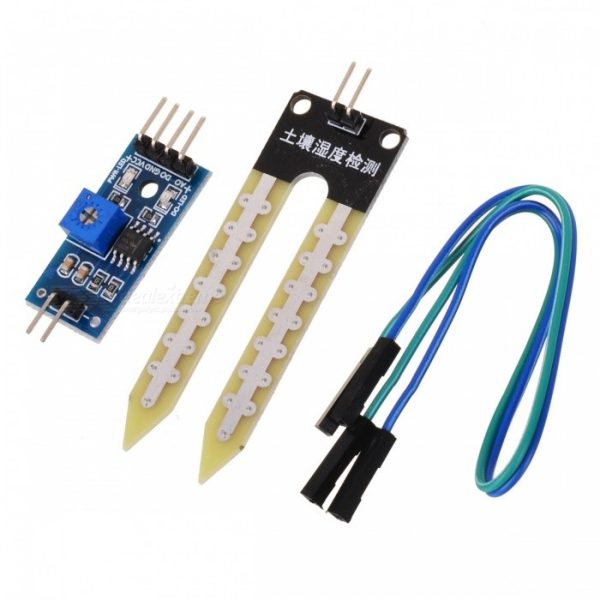

Consiste en una sonda YL-69 con dos terminales separados adecuadamente y un módulo YL-38 que contiene un circuito integrado comparador LM393 muy estable, un led de encendido y otro de activación de salida digital.
Posee 2 salidas: 1 digital que indica si la humedad está por arriba o debajo de un nivel prefijado mediante el preset y 1 analógica que indica la humedad del suelo por medio de un valor de tensión que varía entre 0V y la tensión de alimentación (la tensión disminuye con la humedad del suelo).

Tensión de alimentación: 3.3V a 5V
Dimensiones Módulo YL-38: 30mm * 16mm
Dimensiones Módulo YL-69:60mm*30mm
