Descripción

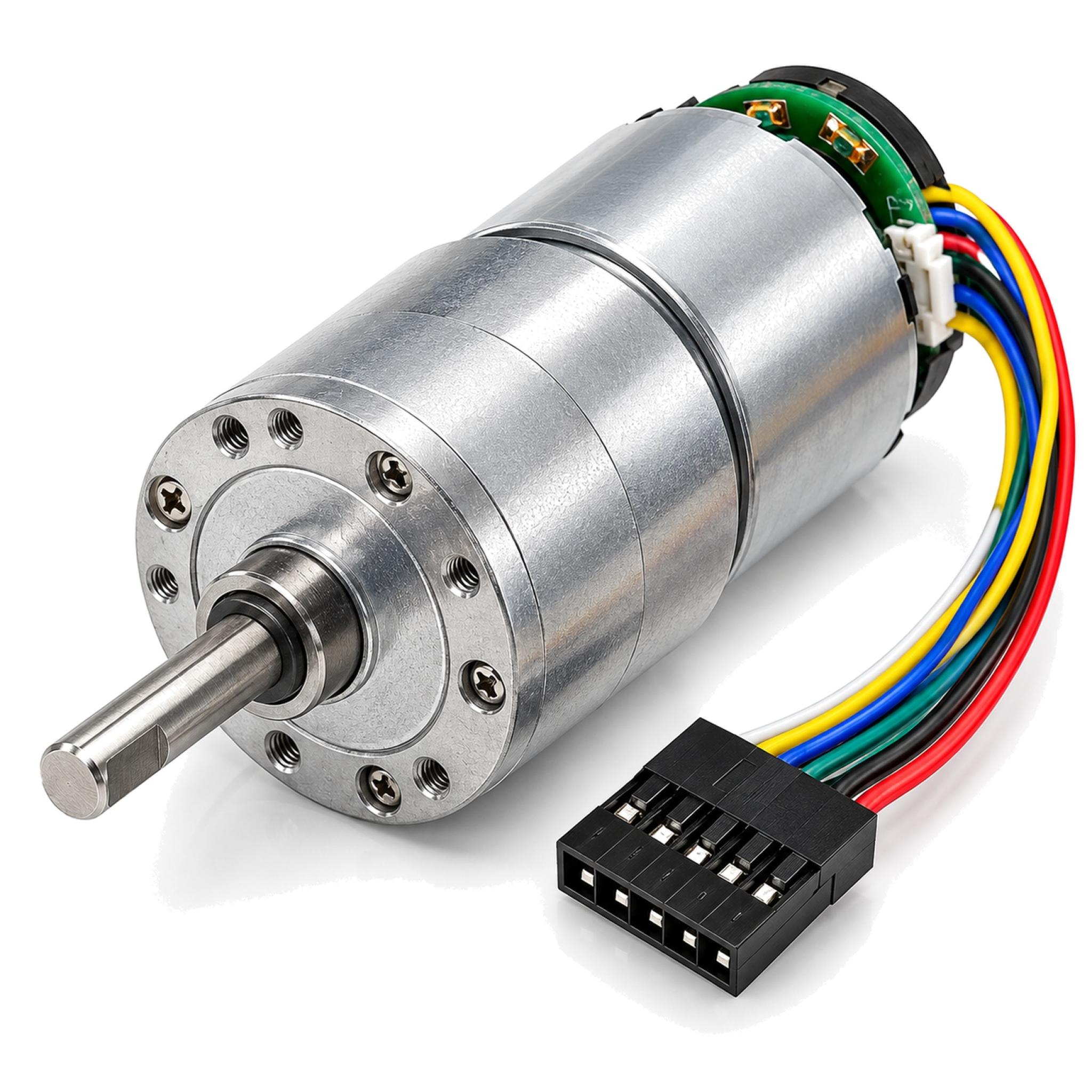

Motorreductor DC JGB37-520B de 12V y 178 RPM con encoder magnético integrado. Ideal para robótica, automatización y proyectos con Arduino o ESP32 que requieren alto torque, medición de velocidad y control de movimiento.

Carecteristicas técnicas

¿Necesitás mover mecanismos con fuerza y controlar su velocidad con precisión? El motorreductor JGB37-520B de 12V combina una caja reductora metálica con un encoder magnético integrado. Permite medir el giro y desarrollar sistemas de control con realimentación. Ideal para robots móviles, automatización y mecanismos motorizados, te ayuda a crear proyectos con movimientos más controlados y repetibles.

DESCRIPCIÓN

El motorreductor DC AOLONG JGB37-520B es una solución compacta para proyectos de robótica, electrónica y automatización que necesitan combinar fuerza mecánica y control de movimiento.

Funciona con una alimentación nominal de 12V de corriente continua y cuenta con una velocidad de salida identificada de 178 RPM. Su caja reductora metálica permite disminuir la velocidad del motor y aumentar el torque disponible en el eje de salida.

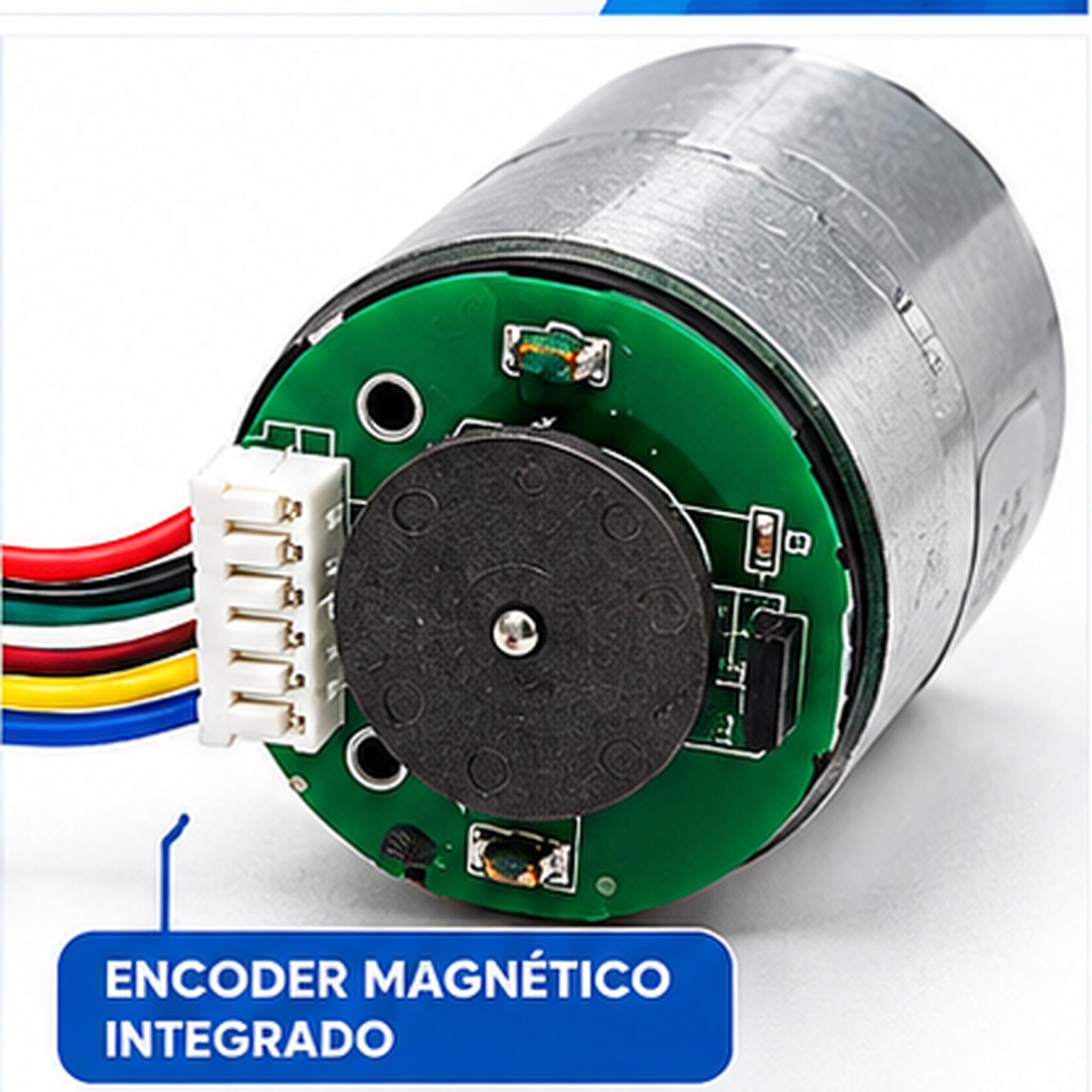

A diferencia de un motorreductor convencional, esta versión incorpora un encoder magnético en la parte posterior del motor, que proporciona realimentación del movimiento.

Esta característica permite desarrollar sistemas capaces de medir la velocidad de rotación y controlar el desplazamiento mediante un microcontrolador compatible.

CONTROL DE MOVIMIENTO CON ENCODER

El encoder integrado permite obtener información del giro del motor para implementar funciones avanzadas de control.

Medición de velocidad de rotación.
Control de velocidad mediante realimentación.
Detección del sentido de giro, utilizando las señales correspondientes del encoder.
Medición de desplazamientos y vueltas del eje.
Implementación de algoritmos de control PID.
Sincronización de motores en robots móviles.
Control de movimientos repetitivos.

La resolución del encoder y su conexión eléctrica deben verificarse antes de implementar el sistema de control.

CAJA REDUCTORA METÁLICA

El sistema de reducción mecánica permite obtener una salida de menor velocidad y mayor torque que el motor eléctrico sin reducción.

Su construcción metálica resulta adecuada para aplicaciones que requieren resistencia mecánica y funcionamiento repetitivo dentro de las condiciones de carga admitidas.

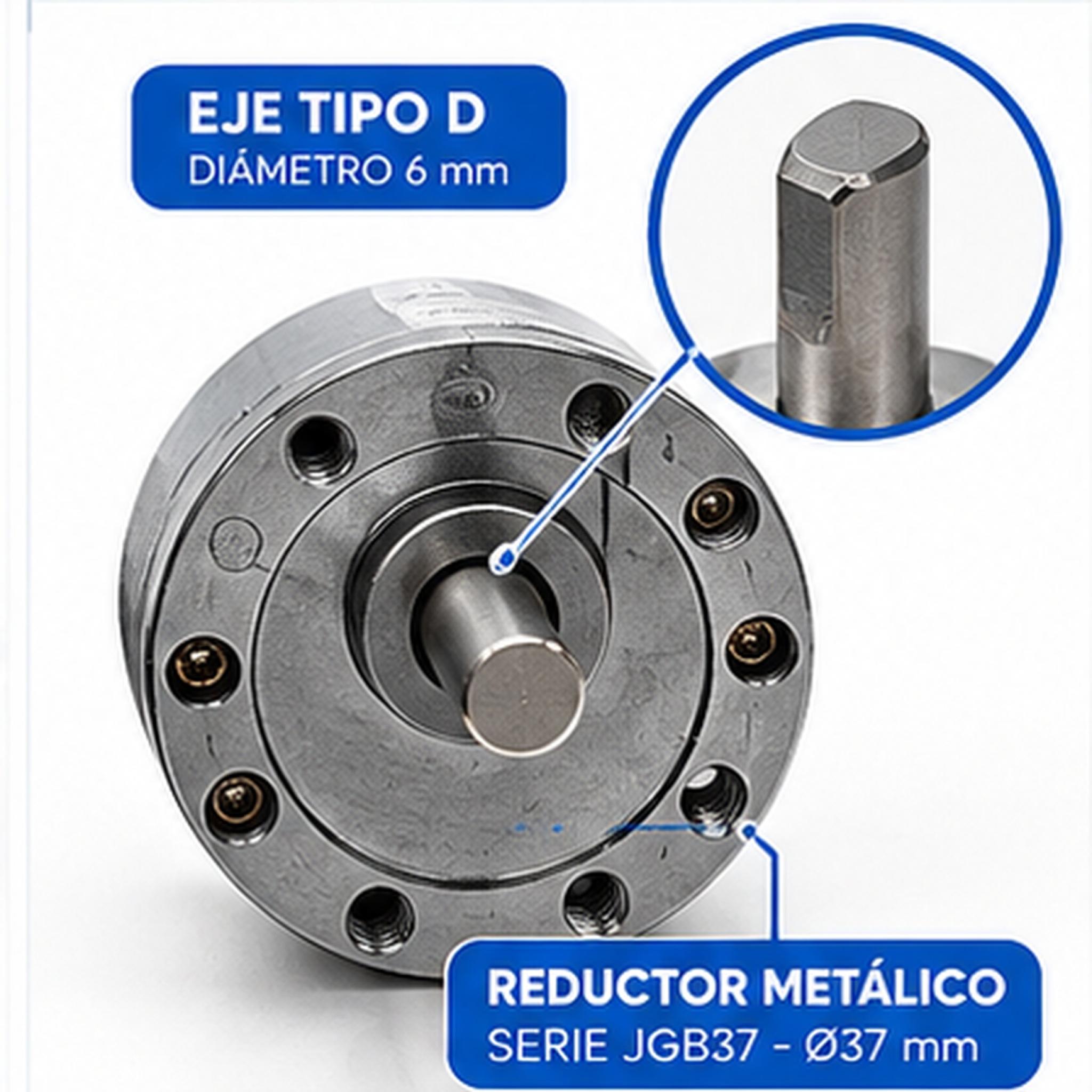

El eje de salida tipo D facilita el montaje de acoples, ruedas, poleas y otros componentes mecánicos compatibles.

APLICACIONES RECOMENDADAS

Robots móviles y plataformas robóticas.
Vehículos autónomos y seguidores de línea.
Robótica educativa y experimental.
Sistemas de automatización.
Mecanismos de apertura y cierre.
Proyectos con Arduino, ESP32 y otros microcontroladores.
Control de motores mediante algoritmos PID.
Sistemas de posicionamiento y desplazamiento.
Prototipos mecatrónicos.
Mecanismos de transmisión y movimiento.

FICHA TÉCNICA

Tipo de producto: Motorreductor DC con encoder

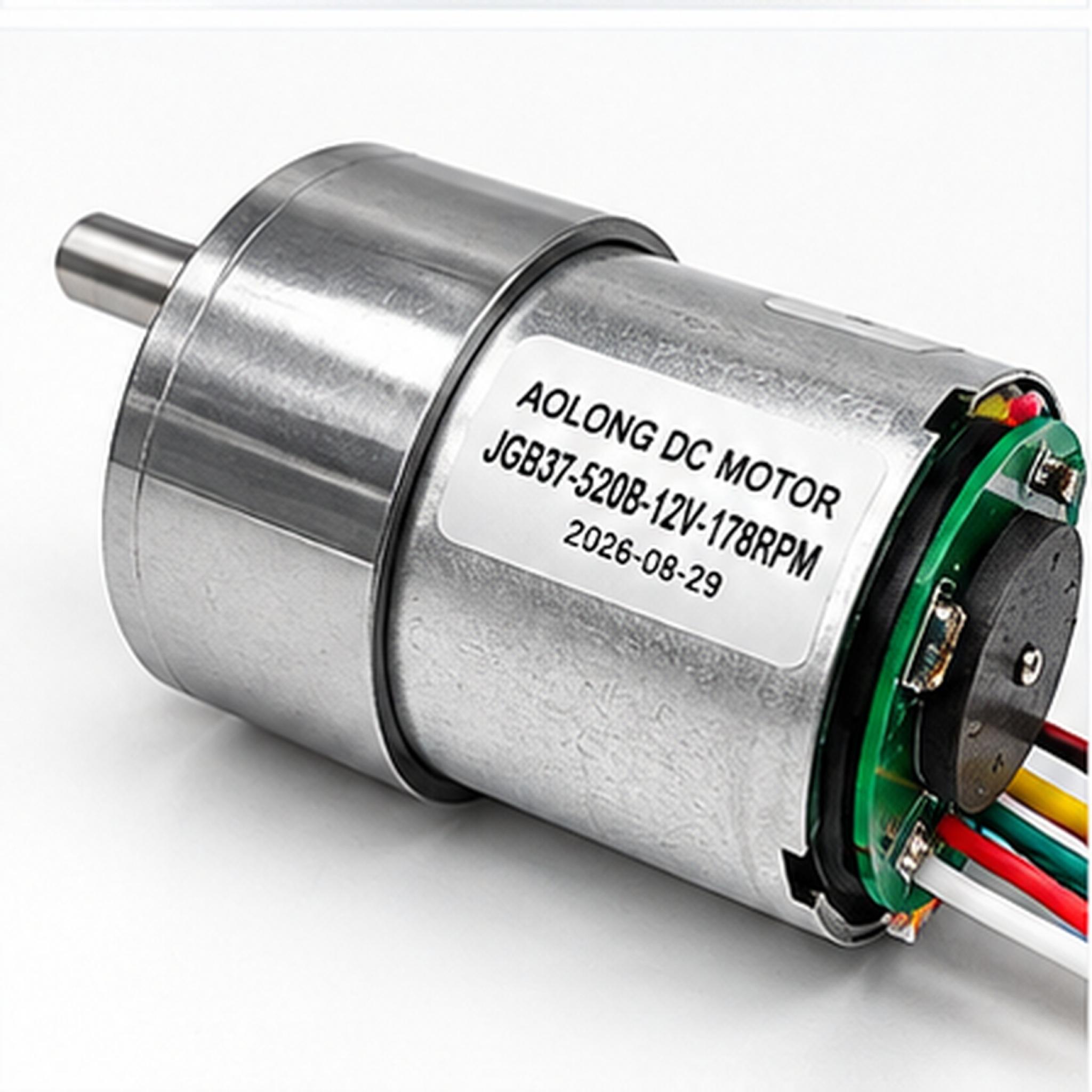

Marca del motor: AOLONG
Modelo: JGB37-520B
Familia: JGB37-520
Tensión nominal del motor: 12V DC
Velocidad indicada: 178 RPM
Tipo de motor: Corriente continua con escobillas
Caja reductora: Metálica
Encoder: Magnético integrado

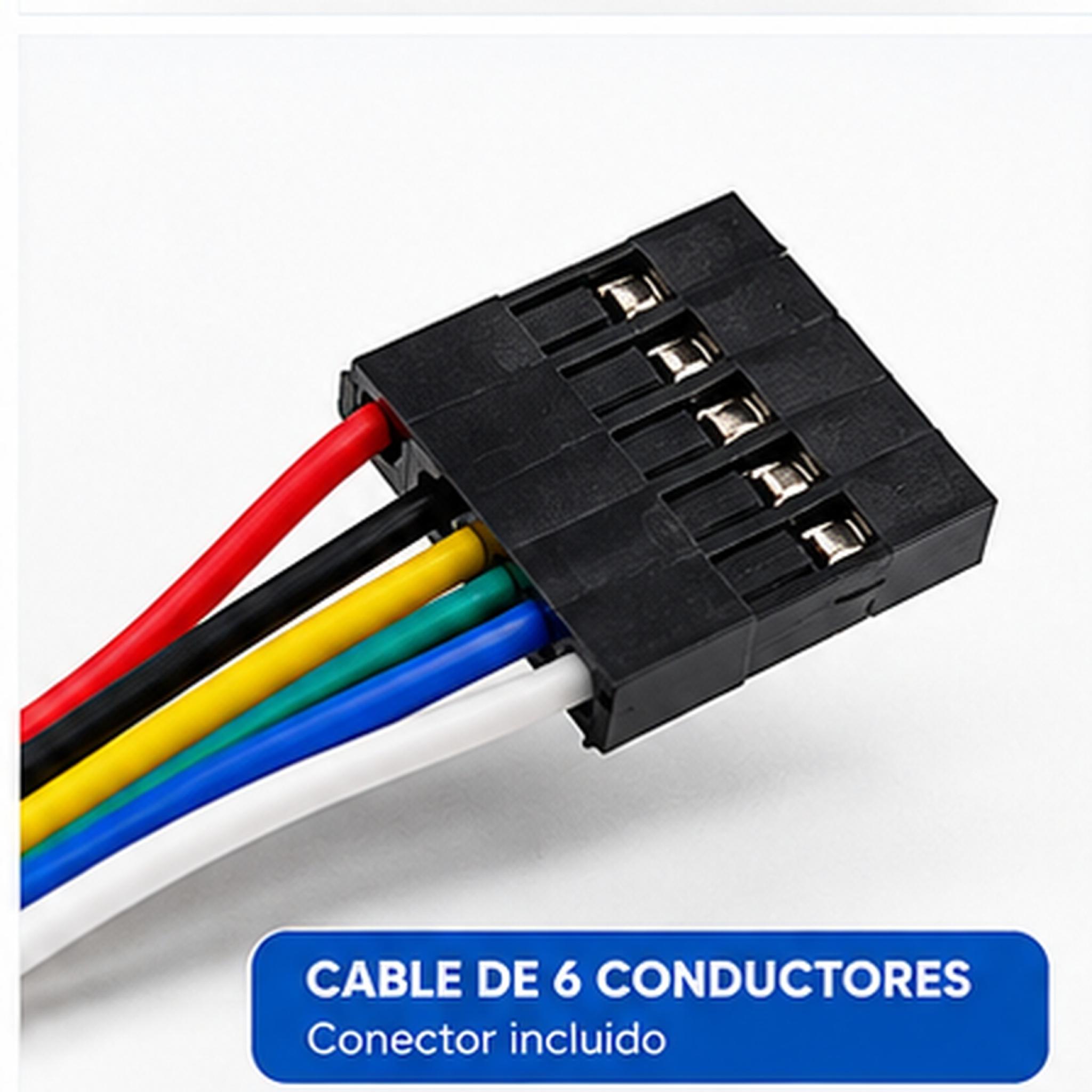

Conexión: Cable de 6 conductores

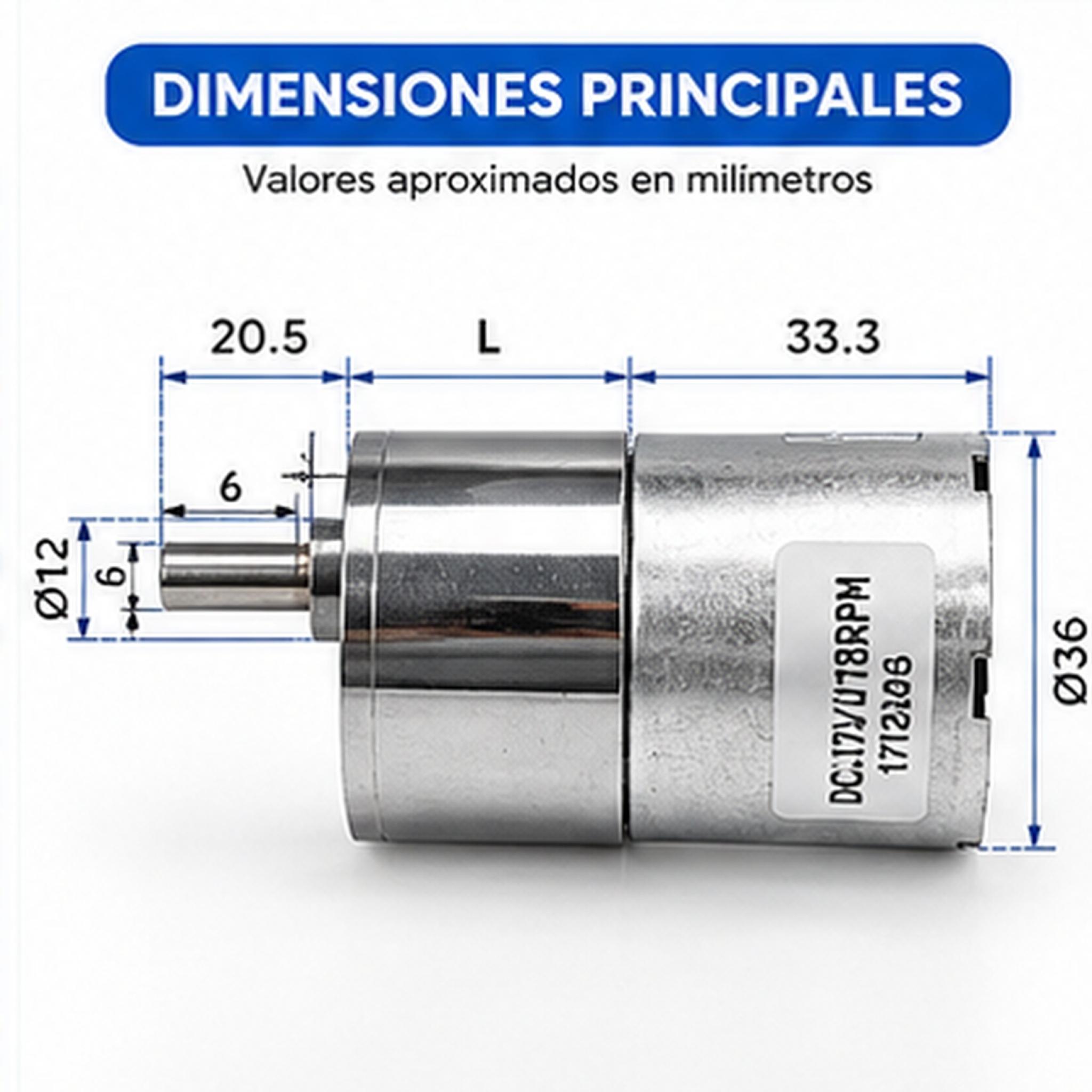

Diámetro nominal del eje: 6 mm aproximadamente
Tipo de eje: Tipo D

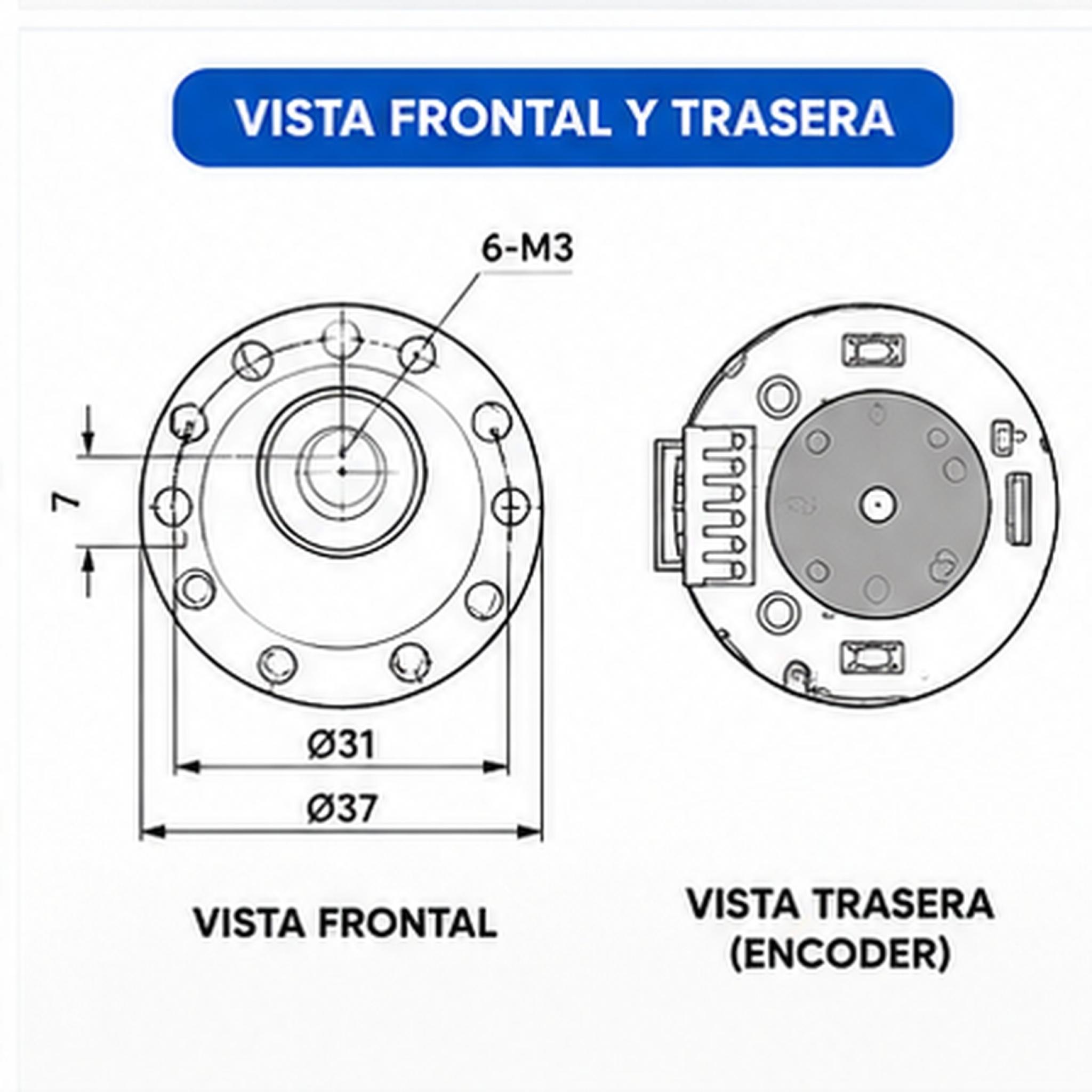

Diámetro nominal del reductor: 37 mm aproximadamente
Sentido de giro: Reversible mediante inversión de polaridad del motor
Resolución del encoder: No especificada
Relación de reducción: No confirmada
Torque nominal: No especificado para esta variante
Corriente nominal: No especificada para esta variante

COMPATIBILIDAD

Puede utilizarse en proyectos desarrollados con Arduino, ESP32, Raspberry Pi y otras plataformas de control electrónico.

Para alimentar el motor se requiere una fuente adecuada de 12V y un controlador o driver de potencia compatible con su consumo.

El encoder debe conectarse a entradas compatibles del sistema de control, respetando su tensión de alimentación y distribución de señales.

IMPORTANTE

El motor no debe conectarse directamente a los pines de alimentación o salida de un microcontrolador.

Para controlar velocidad y sentido de giro se recomienda utilizar un driver de motor adecuado.

La resolución, tensión de alimentación y distribución de conexiones del encoder deben verificarse antes de su instalación.

Contenidos

1 Motorreductor DC AOLONG JGB37-520B de 12V y 178 RPM.
1 Encoder magnético integrado.
1 Cable de conexión de 6 conductores con conector.

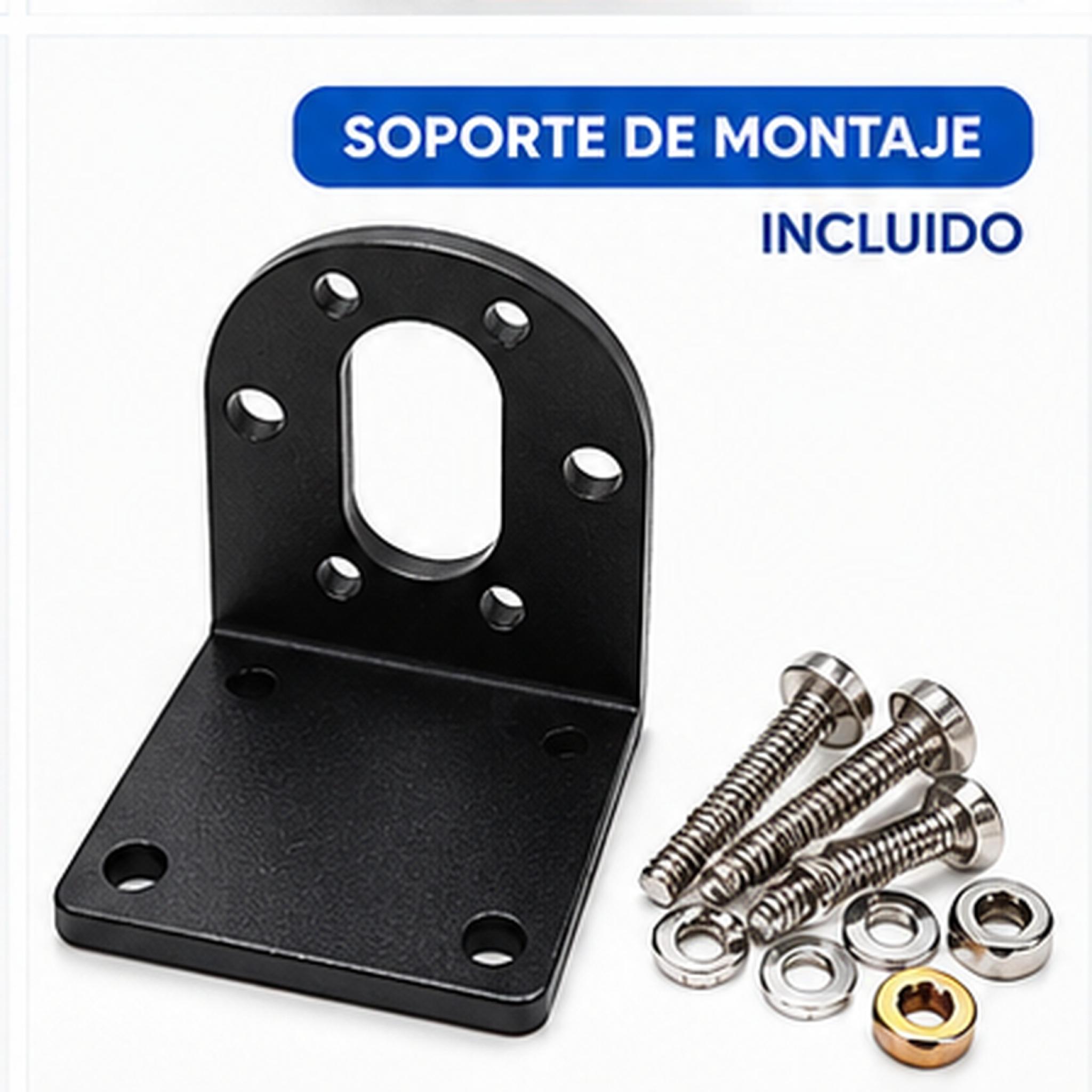

1 Soporte metálico L con set Tornillos
