Descripción

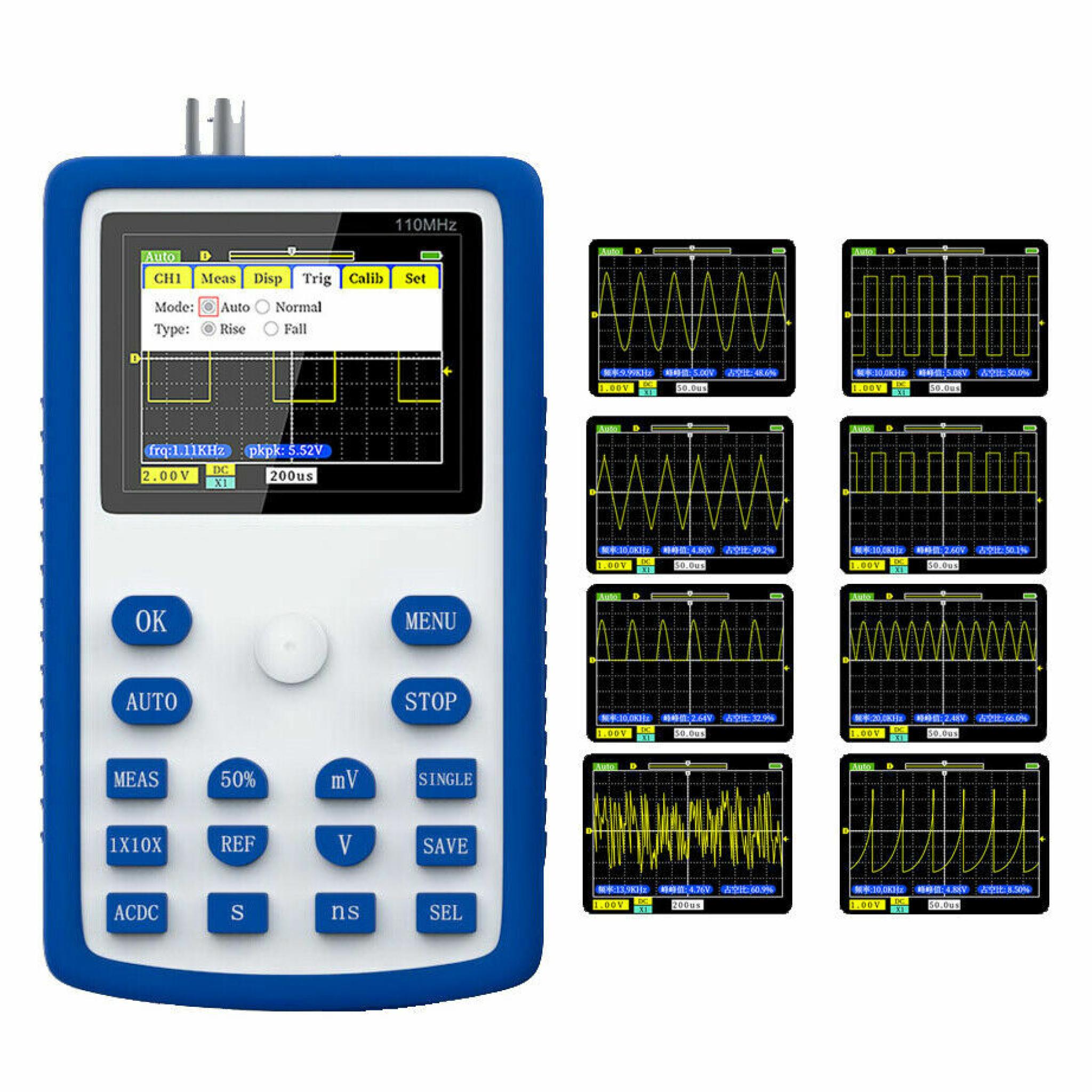

Osciloscopio digital portátil FNIRSI 1C15 de 1 canal, 110 MHz y 500 MS/s. Ideal para electrónica, reparación, diagnóstico, educación y laboratorio, con batería recargable, función AUTO, guardado de ondas y medición hasta 400 V.

Carecteristicas técnicas

Cuando necesitás revisar señales electrónicas y no querés depender de un osciloscopio de banco grande, lento de preparar o difícil de transportar, el FNIRSI 1C15 te da una solución práctica y profesional. Su formato portátil permite medir, visualizar y analizar ondas en campo, taller o laboratorio. Ofrece 110 MHz, 500 MS/s, modo AUTO, disparo único, guardado de capturas y batería recargable. Te ayuda a detectar fallas, comparar señales y trabajar con más rapidez para lograr diagnósticos más claros y precisos.

DESCRIPCION

El FNIRSI 1C15 es un osciloscopio digital portátil diseñado para mantenimiento electrónico, desarrollo, reparación técnica, diagnóstico automotriz, educación, laboratorio y proyectos de electrónica.

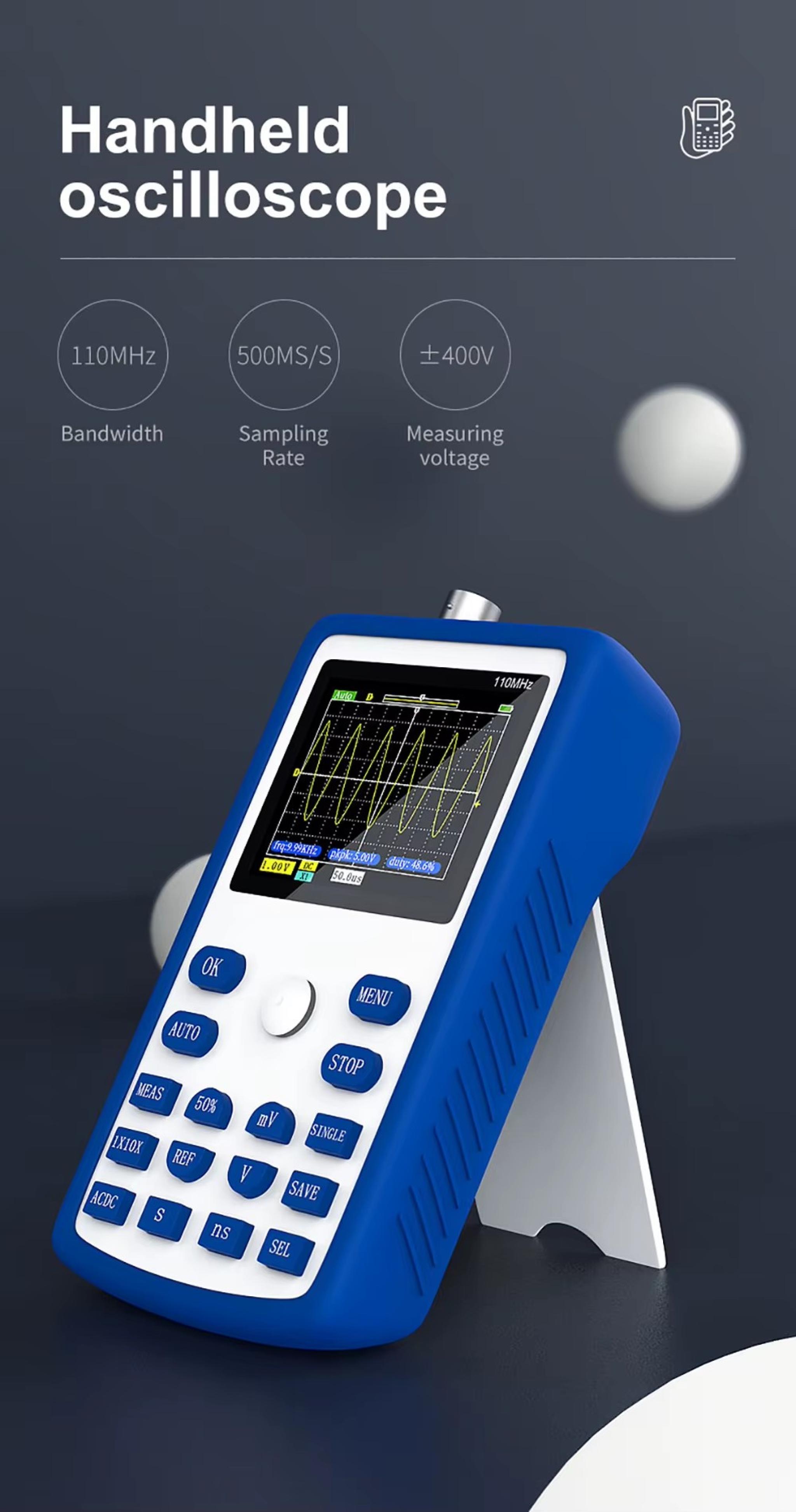

Combina una gran capacidad de medición con un formato compacto y fácil de transportar. Su ancho de banda analógico de 110 MHz y su tasa de muestreo en tiempo real de 500 MS/s permiten visualizar señales rápidas con buena respuesta, ideal para analizar ondas senoidales, cuadradas, PWM, señales digitales, señales de audio, fuentes, sensores, buses de comunicación y circuitos electrónicos en general.

La función AUTO de una tecla facilita el trabajo diario: al presionarla, el equipo ajusta automáticamente la escala horizontal y vertical para centrar la forma de onda en pantalla. Esto lo hace mucho más práctico para usuarios técnicos, estudiantes, hobbistas avanzados y profesionales que necesitan obtener una lectura rápida sin perder tiempo configurando cada parámetro manualmente.

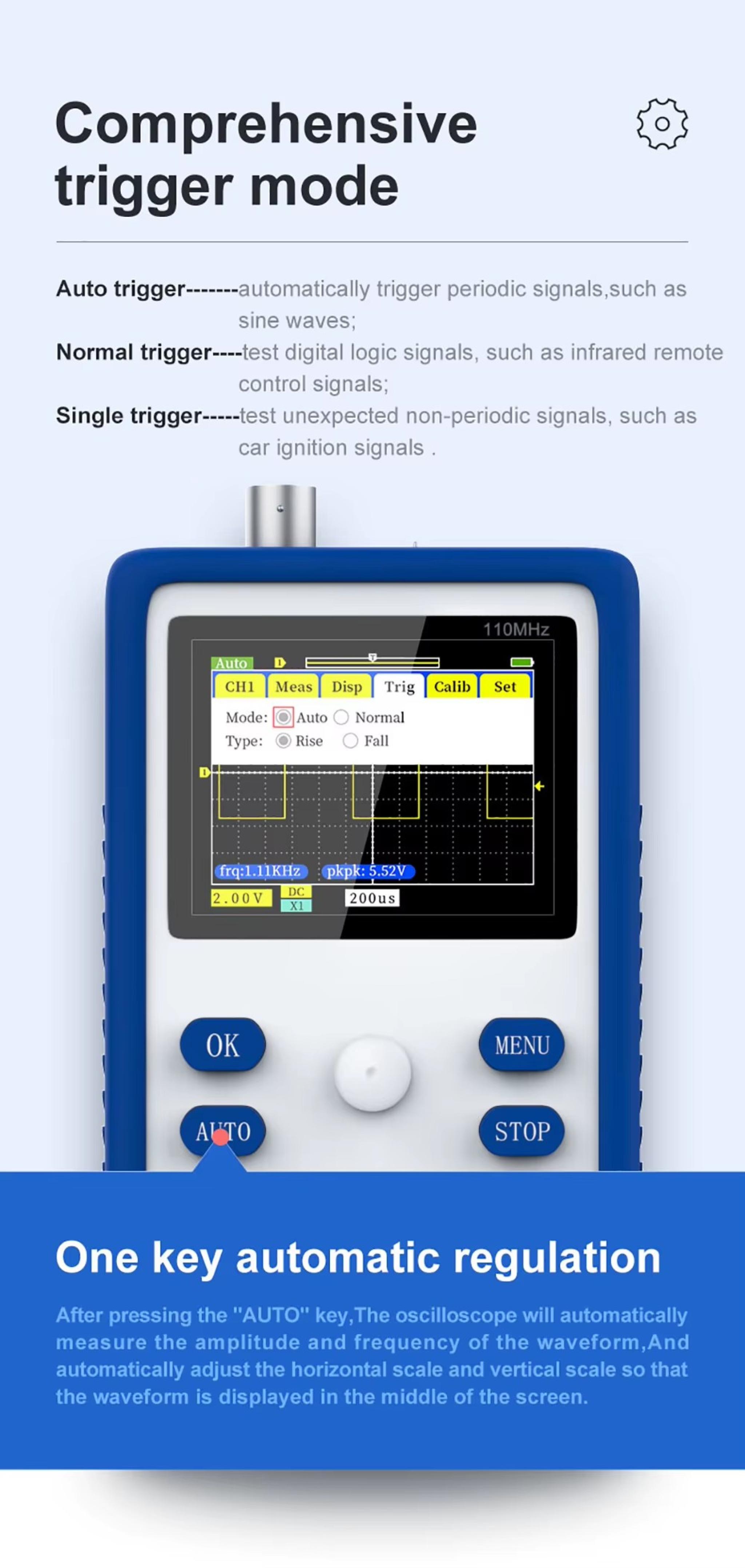

Cuenta con modos de disparo Auto, Normal y Single. El disparo automático es ideal para señales periódicas como PWM, relojes, ondas senoidales y cuadradas. El modo Normal permite capturar señales digitales o eventos no periódicos. El modo Single es especialmente útil para observar pulsos inesperados, arranques de circuitos, señales de encendido, fallas intermitentes o eventos únicos que podrían perderse con un osciloscopio convencional mal configurado.

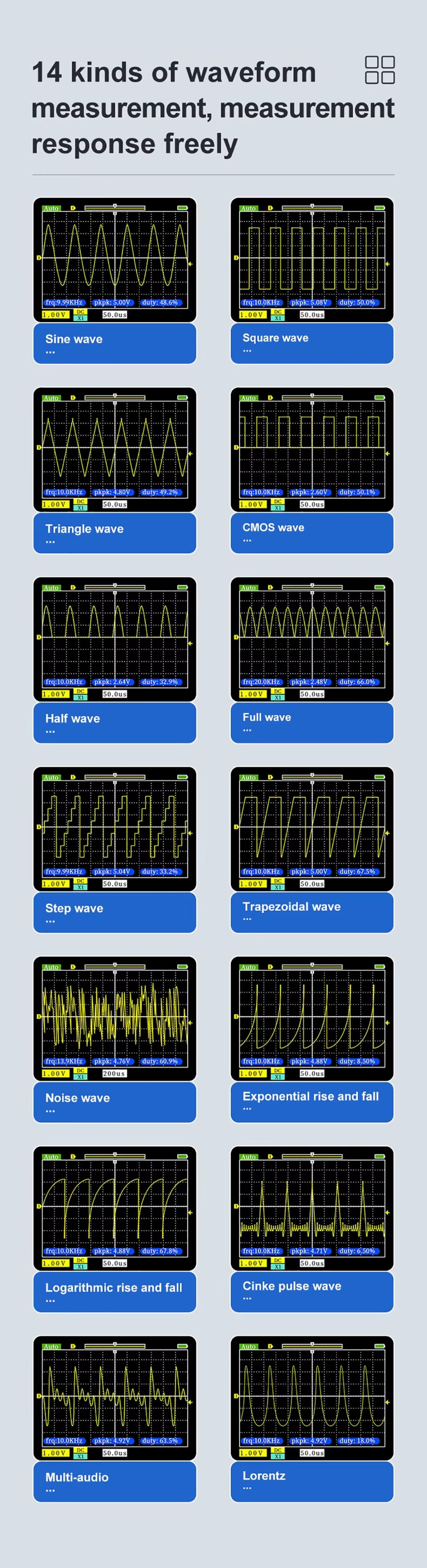

Su pantalla de 2.4 pulgadas con resolución 320 x 240 permite ver la forma de onda, frecuencia, valor pico a pico, ciclo de trabajo y otros parámetros de medición. Además, incluye 14 tipos de mediciones de onda para un análisis más completo, entre ellas frecuencia, pico a pico, duty, amplitud, máximo, mínimo, periodo, RMS, promedio y ancho de pulso.

El FNIRSI 1C15 también permite guardar formas de onda y capturas de pantalla, una función muy útil para comparar mediciones, documentar reparaciones o revisar resultados después de una prueba. La función de onda de referencia permite dejar una señal fija en pantalla y compararla con una nueva señal, ideal para diagnóstico de MOSFET, IGBT, fuentes, sensores y circuitos de control.

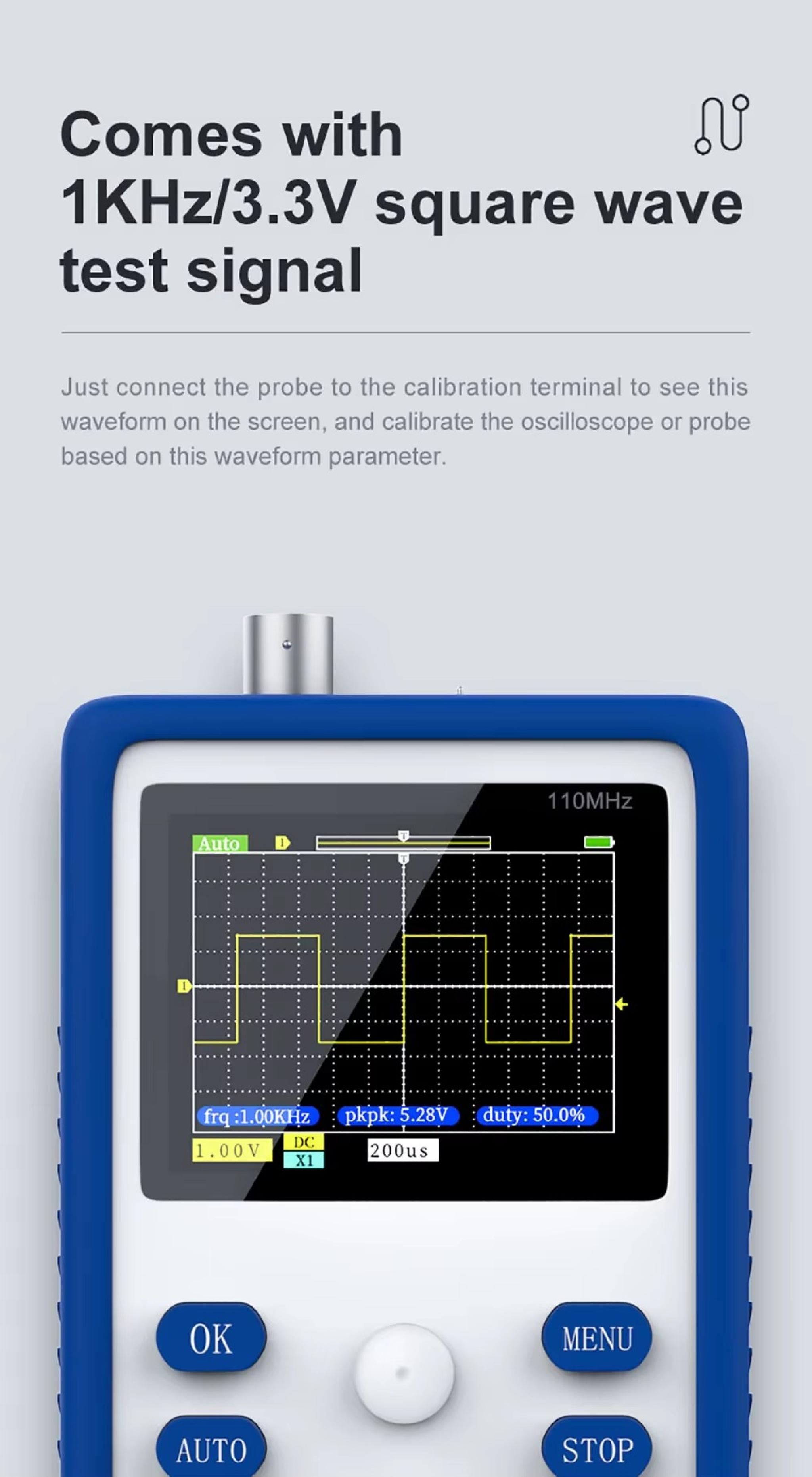

Su entrada admite acoplamiento AC y DC, sensibilidad vertical de 20 mV/div a 100 V/div, base de tiempo de 5 ns a 10 s y rango de medición de tensión de hasta 40 V en x1 y hasta 400 V en x10. También incorpora señal de prueba cuadrada de 1 KHz y 3.3 V para calibración de punta y verificación rápida.

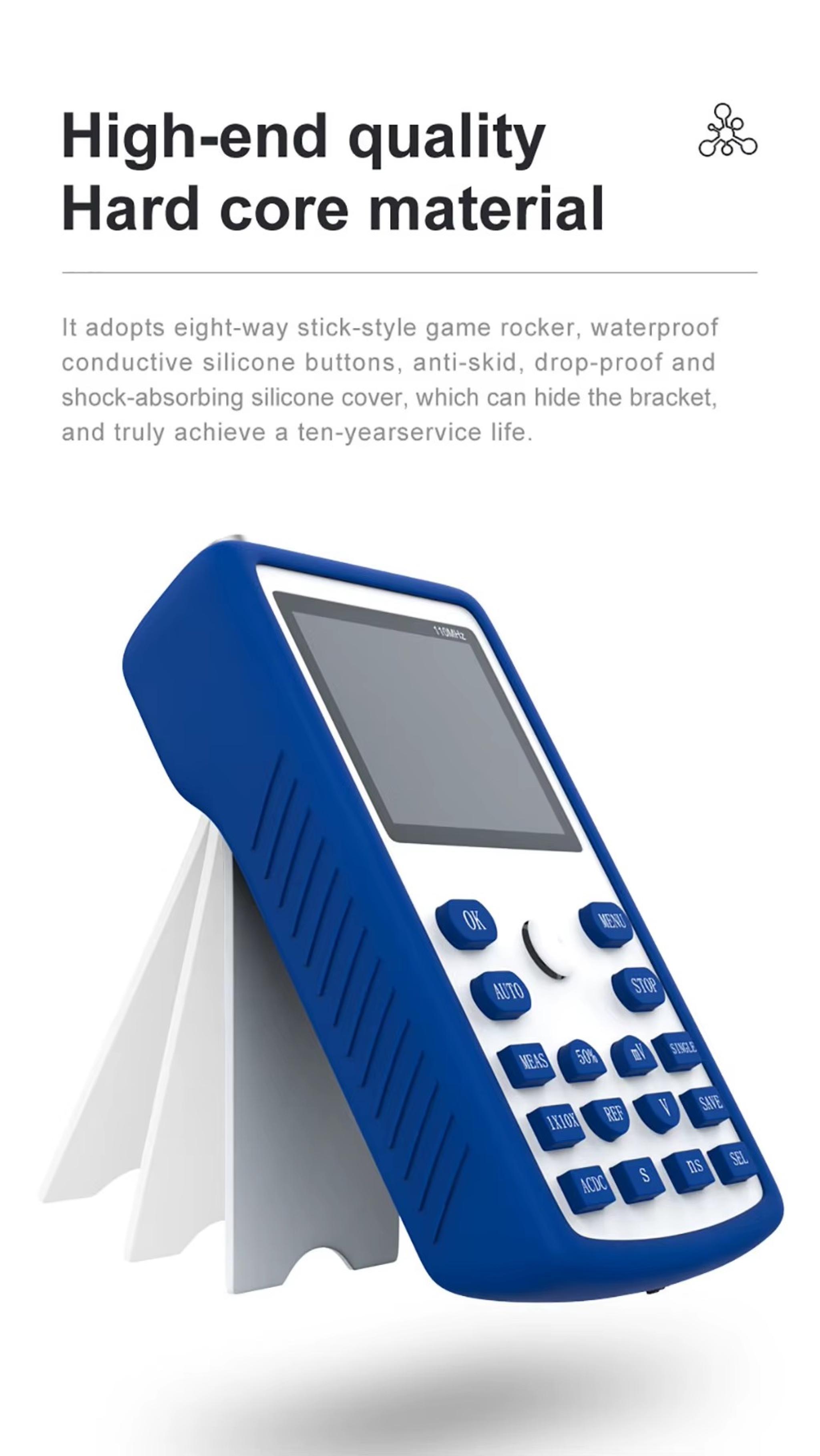

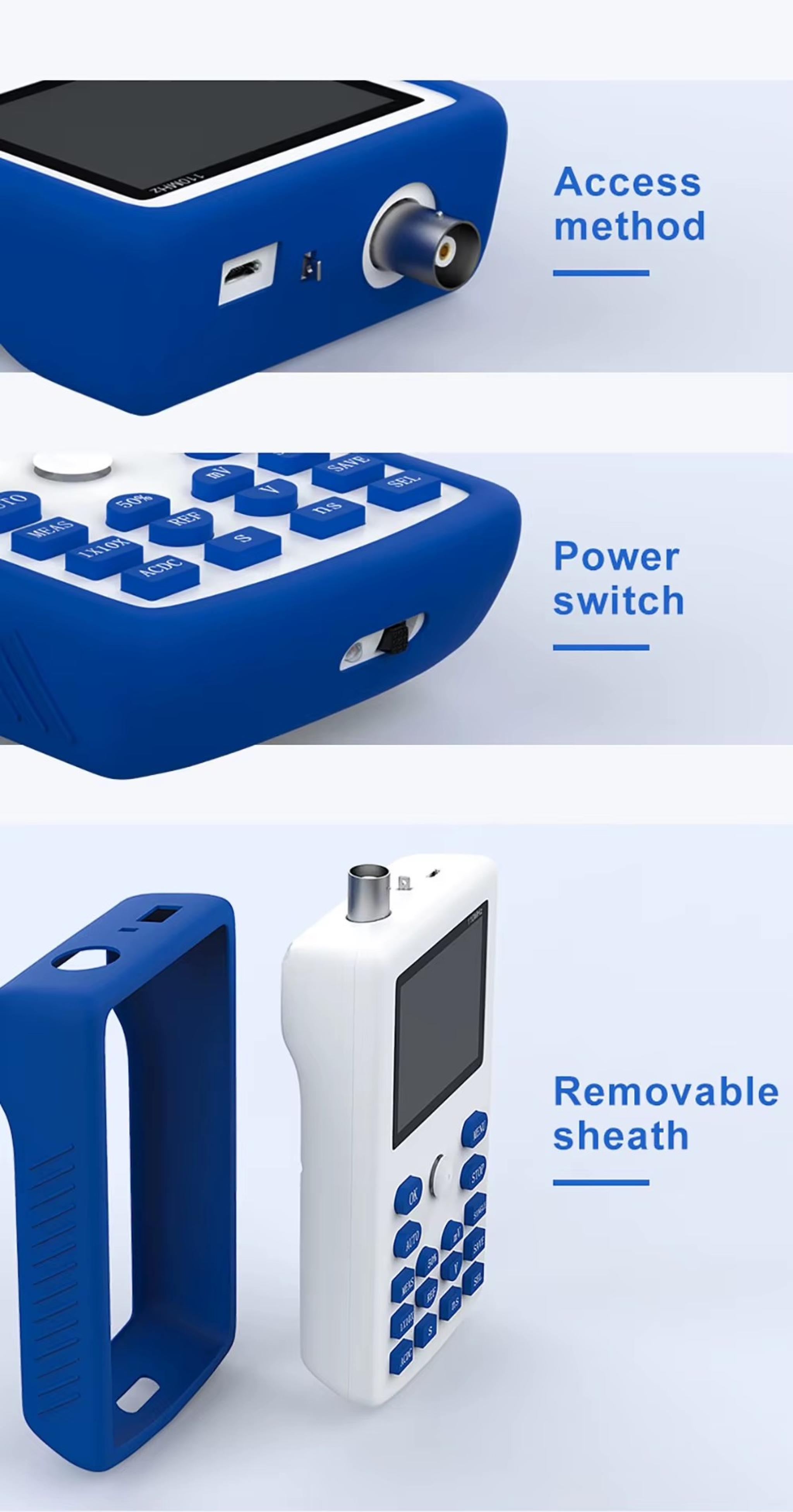

El diseño portátil incluye carcasa de silicona antideslizante y resistente a golpes, joystick de navegación, teclas directas y batería recargable de 3000 mAh. Es una herramienta confiable para técnicos que necesitan movilidad, estudiantes que buscan aprender con un equipo real y usuarios que quieren un osciloscopio compacto sin resignar funciones clave.

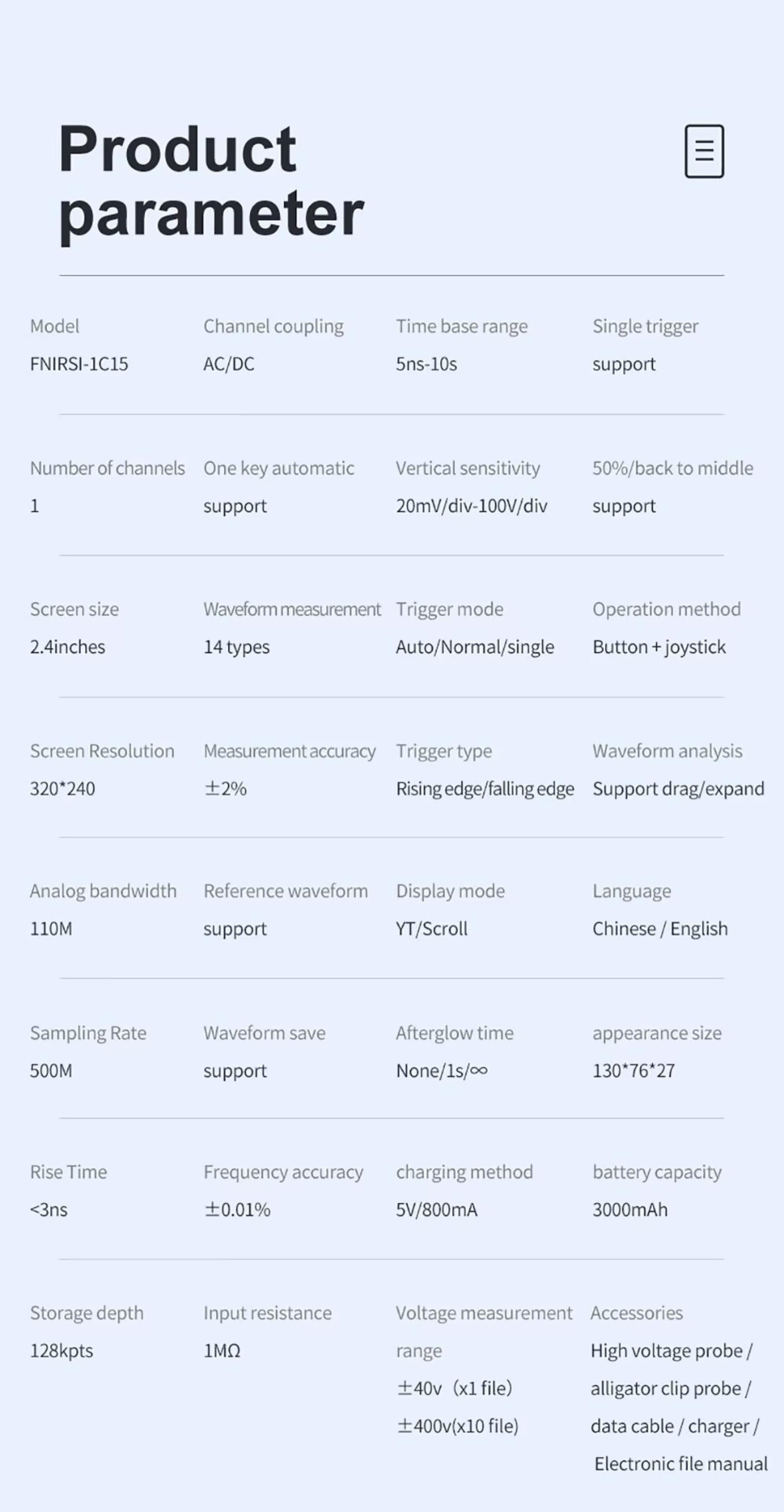

FICHA TECNICA

Producto: Osciloscopio digital portátil
Marca: FNIRSI
Modelo: 1C15
Cantidad de canales: 1
Ancho de banda analógico: 110 MHz
Tasa de muestreo en tiempo real: 500 MS/s
Pantalla: 2.4 pulgadas
Resolución de pantalla: 320 x 240
Acoplamiento de canal: AC/DC
Sensibilidad vertical: 20 mV/div a 100 V/div
Rango de base de tiempo: 5 ns a 10 s
Precisión de medición: 2 por ciento
Precisión de frecuencia: 0.01 por ciento
Tiempo de subida: menor a 3 ns
Resistencia de entrada: 1 Mohm
Profundidad de almacenamiento: 240 kpts
Modos de disparo: Auto, Normal, Single
Tipo de disparo: flanco ascendente y flanco descendente
Mediciones de forma de onda: 14 tipos
Análisis de forma de onda: mover y expandir
Modo de visualización: YT y desplazamiento
Tiempo de persistencia: ninguno, 1 s e infinito
Guardado de forma de onda: compatible
Onda de referencia: compatible
Función AUTO: compatible
Señal de prueba incluida: onda cuadrada 1 KHz, 3.3 V
Rango de medición de tensión en x1: hasta 40 V
Rango de medición de tensión en x10: hasta 400 V
Método de operación: botones y joystick

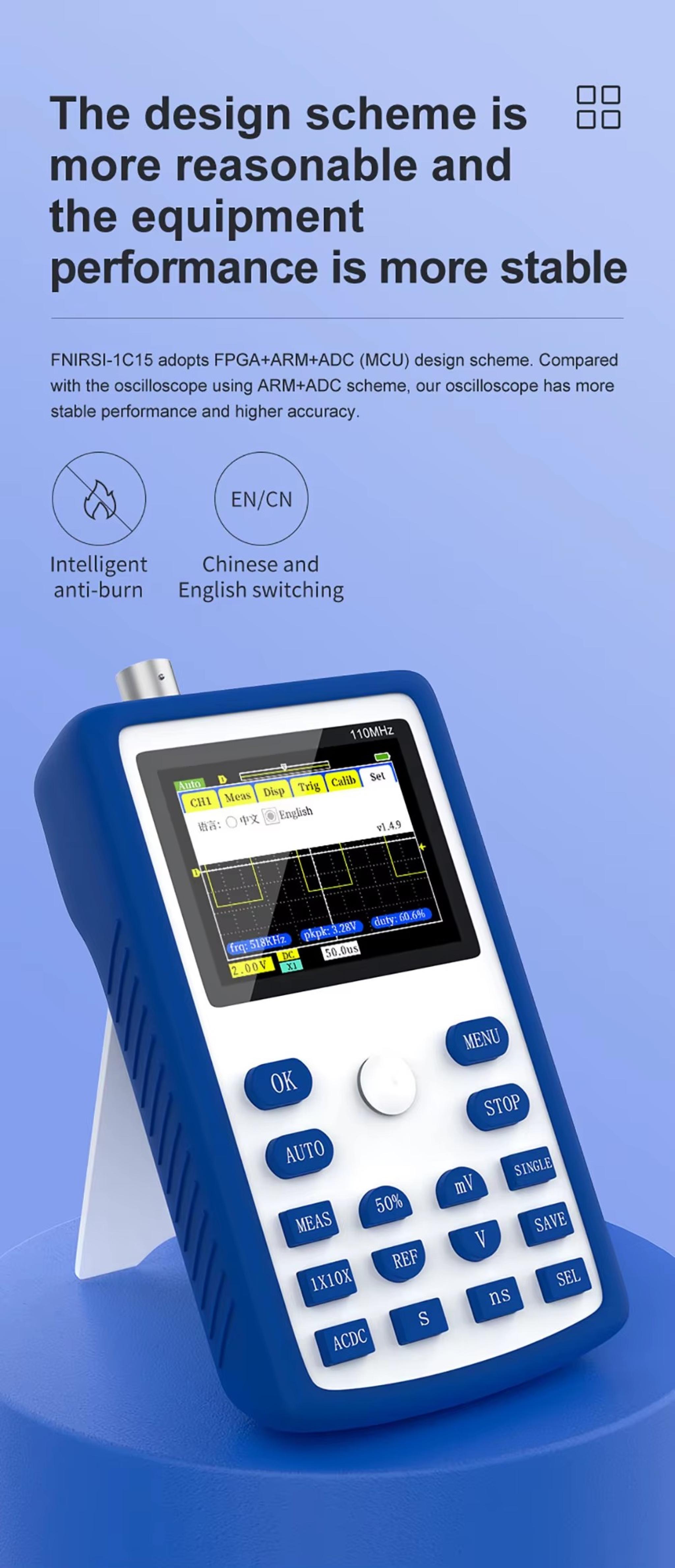

Idiomas: chino e inglés
Batería: recargable 3000 mAh
Carga: 5 V, 800 mA

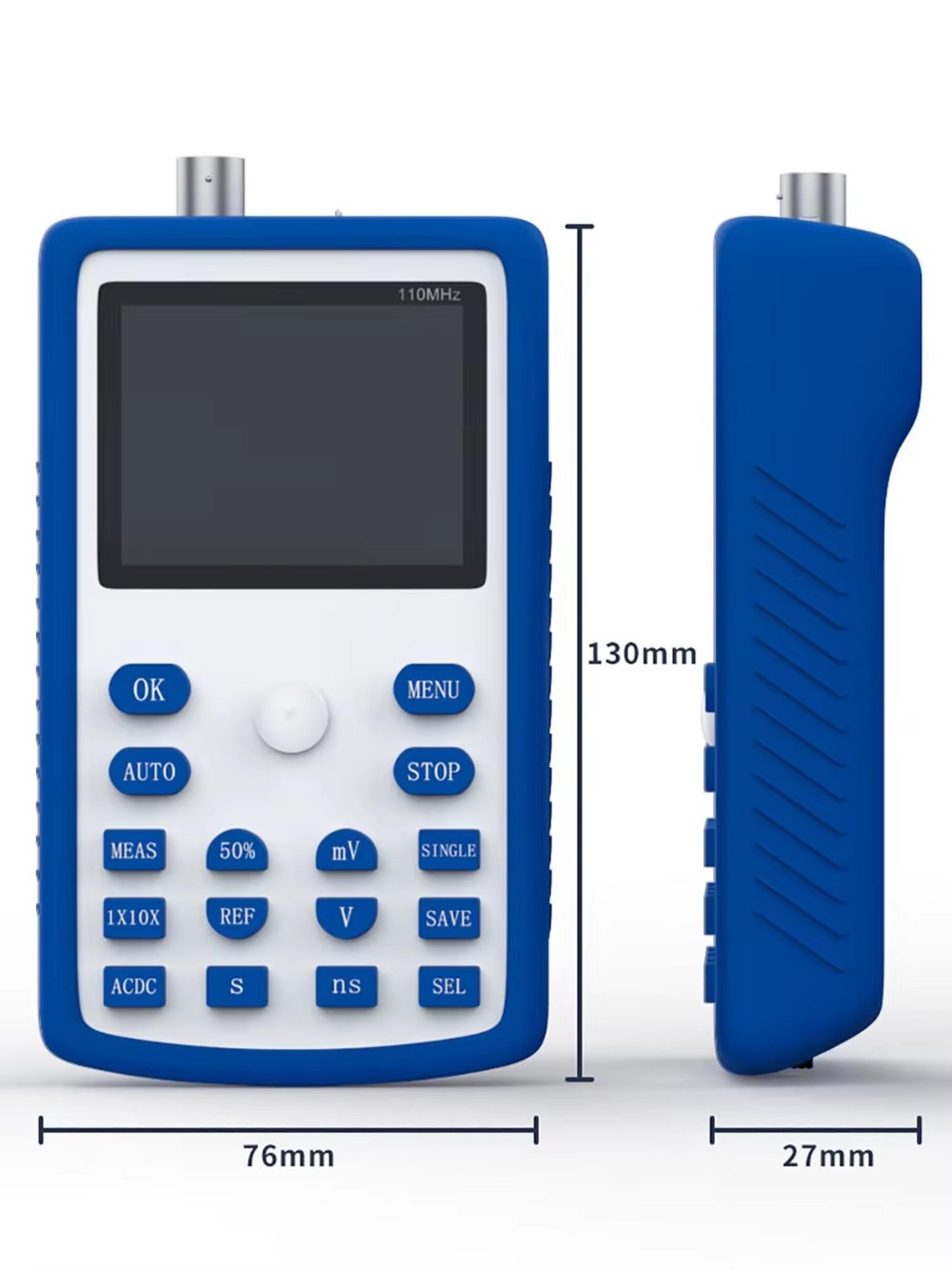

Dimensiones: 130 x 76 x 27 mm
Carcasa protectora: silicona antideslizante y antigolpes
Uso recomendado: electrónica, reparación, laboratorio, educación, R&D, diagnóstico automotriz, fuentes, PWM, audio, sensores y señales digitales

Contenidos

1 osciloscopio digital portátil FNIRSI 1C15
1 punta de prueba de alto voltaje
1 punta con clip cocodrilo
1 cable de datos
1 cargador
1 manual de usuario
