Descripción

Módulo sensor INA219 para medir corriente, tensión y potencia DC por I2C. Bidireccional, precisión de 12 bits, compatible con Arduino, ESP32 y Raspberry Pi, incluye bornera y pines para conexión.

Carecteristicas técnicas

Medir consumo, tensión y potencia en un circuito puede ser incómodo si dependés de un multímetro o mediciones manuales. Este módulo INA219 permite monitorear corriente DC de forma digital mediante I2C, directamente desde tu placa de desarrollo. Obtenés medición bidireccional, lectura de voltaje y cálculo de potencia en un módulo compacto. Te ayuda a controlar baterías, fuentes, cargas y proyectos electrónicos con más precisión. Lográ sistemas más seguros, eficientes y fáciles de diagnosticar.

DESCRIPCION

El módulo sensor de corriente y potencia INA219 es una herramienta ideal para medir y monitorear consumo eléctrico en proyectos electrónicos, robótica, automatización, IoT, baterías, fuentes DC y sistemas con microcontroladores.

Integra el chip INA219, un monitor de corriente, tensión y potencia con interfaz I2C. Permite medir la caída de tensión sobre una resistencia shunt integrada y, a partir de eso, obtener lecturas de corriente. También puede medir tensión de bus y calcular potencia, facilitando el monitoreo energético completo de un circuito.

Su medición bidireccional permite detectar corriente en ambos sentidos, por lo que es muy útil en sistemas de carga y descarga de baterías, paneles solares, fuentes, motores, módulos electrónicos y proyectos donde se necesita conocer el flujo real de energía.

El módulo trabaja con alimentación de 3V a 5.5V y puede integrarse con Arduino, ESP32, ESP8266, Raspberry Pi, STM32 y otras placas compatibles con comunicación I2C. Además, cuenta con pads de dirección para configurar el address I2C, permitiendo usar más de un sensor en el mismo bus.

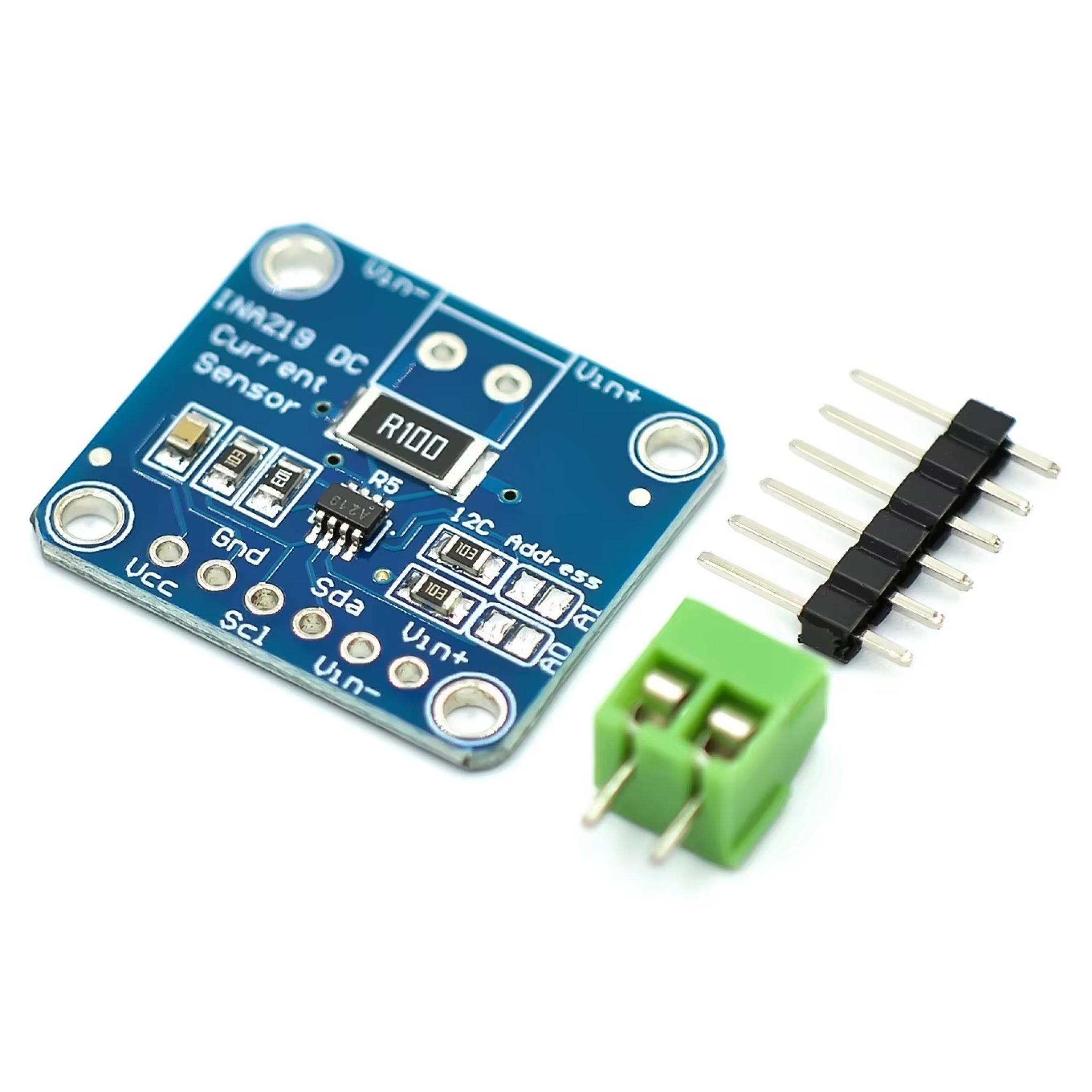

Incluye bornera para conectar la línea de medición de corriente de forma más cómoda y tira de pines para soldar, lo que facilita su uso en protoboard, placa perforada o montaje final.

Es una excelente opción para quienes buscan una medición digital precisa, compacta y simple de implementar, evitando conexiones complejas y mejorando el control del consumo en sus proyectos.

Ventajas principales

Sensor de corriente y potencia INA219
Medición de corriente DC bidireccional
Comunicación I2C IIC de fácil integración
Permite medir corriente, tensión y potencia
Compatible con Arduino, ESP32, Raspberry Pi y STM32
Alimentación compatible con 3.3V y 5V
Resolución de 12 bits
Rango de tensión de bus hasta 26V
Medición de corriente hasta 3.2A según configuración del módulo
Incluye bornera para conexión de carga
Incluye tira de pines para soldar
Ideal para baterías, fuentes, motores, IoT, robótica y monitoreo de consumo

FICHA TECNICA

Producto: módulo sensor de corriente y potencia DC
Modelo: MCU 219
Chip principal: INA219
Tipo de medición: corriente bidireccional, tensión y potencia
Interfaz de comunicación: I2C IIC
Alimentación del módulo: 3V a 5.5V

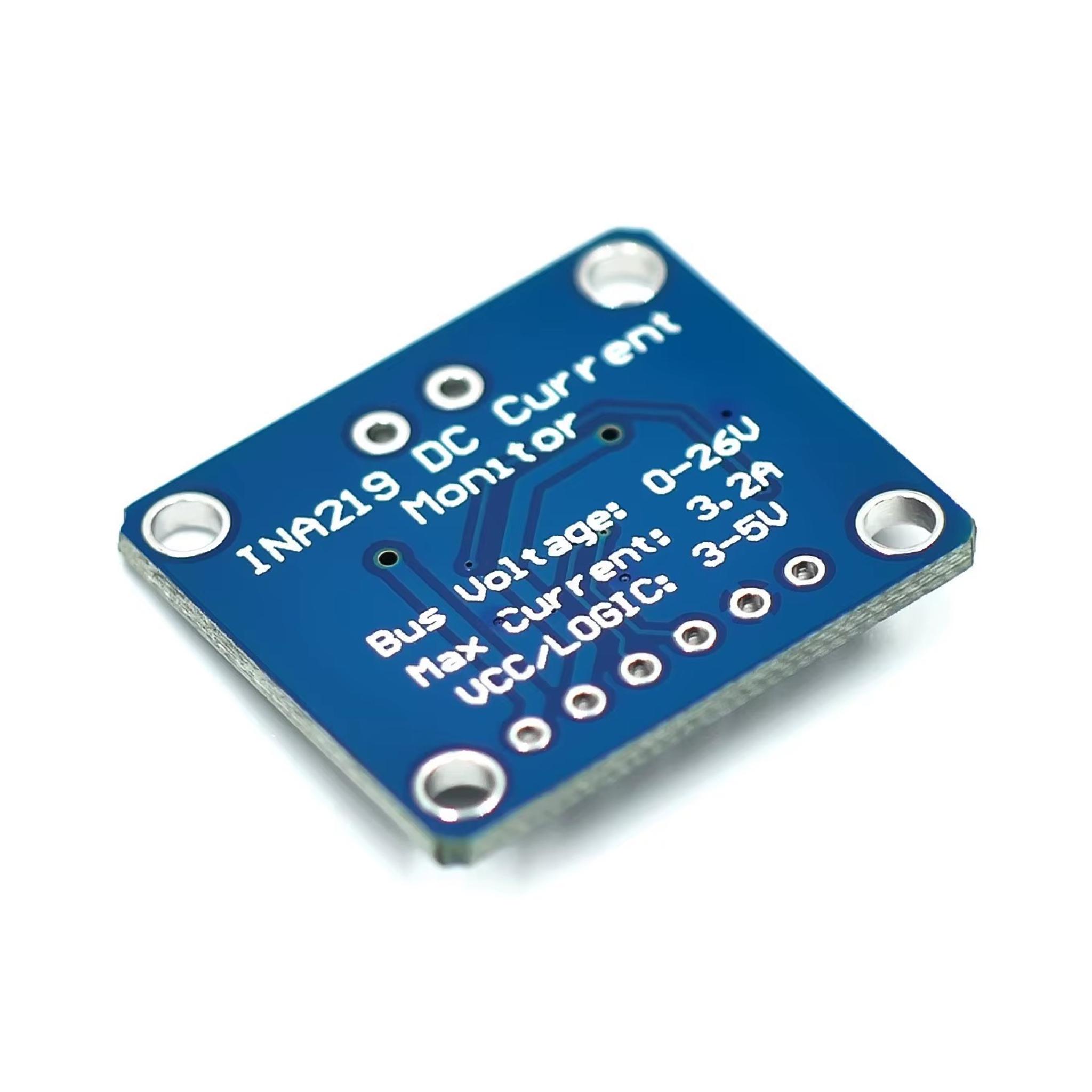

Rango de tensión de bus: 0V a 26V
Corriente máxima indicada: 3.2A
Resolución: 12 bits
Precisión indicada: hasta 1 por ciento según condiciones
Offset máximo indicado: 100uV
Resistencia shunt integrada: R100
Valor de shunt: 0.1 ohm
Registro de calibración: programable
Promedio de muestras: hasta 128 muestras
Velocidad I2C soportada: hasta 3.4MHz
Dirección I2C: configurable mediante pads A0 y A1
Pines de señal: VCC, GND, SCL, SDA
Pines de medición: VIN positivo y VIN negativo
Bornera: incluida

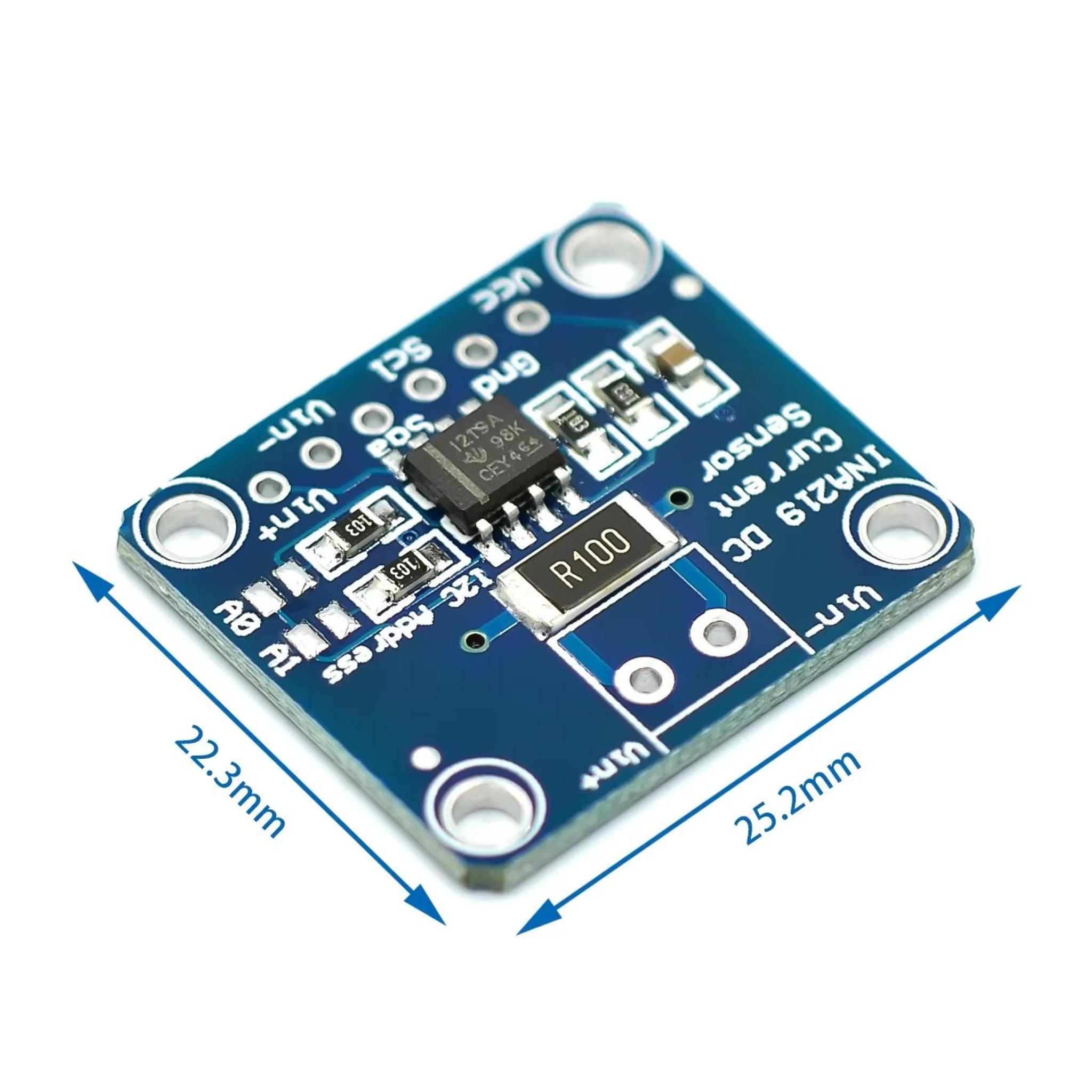

Dimensiones aproximadas: 25.2 x 22.3 mm
Tipo de placa: breakout
Color de PCB: azul
Condición: nuevo
Aplicación recomendada: Arduino, ESP32, ESP8266, Raspberry Pi, STM32, robótica, IoT, fuentes DC, baterías, paneles solares, motores, electrónica y monitoreo energético

PINES Y CONEXIONES

VCC: alimentación del módulo
GND: masa de alimentación
SCL: reloj de comunicación I2C
SDA: datos de comunicación I2C
VIN positivo: entrada positiva para medición de corriente
VIN negativo: entrada negativa para medición de corriente
A0 y A1: configuración de dirección I2C
