Descripción

Analizador de red vectorial NanoVNA H hasta 1.5 GHz con función TDR y pantalla táctil integrada. Ideal para medición de antenas, filtros RF, cables coaxiales, impedancia y análisis de circuitos de radiofrecuencia.

Carecteristicas técnicas

Cuando trabajás con antenas, radiofrecuencia o cables coaxiales, muchas veces el problema es no poder medir correctamente la impedancia, el ajuste o las pérdidas del sistema.

El NanoVNA H te permite analizar redes de RF de forma precisa y portátil.

Beneficios principales
Medición de parámetros S11 y S21 en tiempo real
Rango de frecuencia hasta 1.5 GHz
Función TDR para análisis de cables y fallas
Pantalla integrada para uso autónomo

Con este equipo podés ajustar antenas, analizar filtros RF, verificar cables coaxiales o desarrollar circuitos de radiofrecuencia con mediciones precisas.
El resultado es una herramienta compacta y potente que permite diagnosticar y optimizar sistemas RF con facilidad.

DESCRIPCION

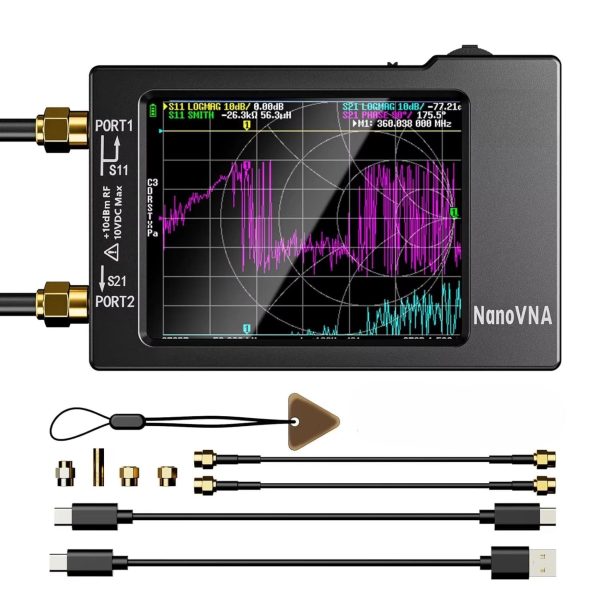

El NanoVNA H es un analizador de red vectorial compacto diseñado para medición y análisis de sistemas de radiofrecuencia, antenas, filtros, cables coaxiales y circuitos RF.

Este instrumento permite medir parámetros S11 y S21, lo que facilita analizar impedancia, retorno de señal, pérdidas de inserción y comportamiento de dispositivos de radiofrecuencia en un amplio rango de frecuencias.

Su rango de medición alcanza hasta 1.5 GHz, lo que lo hace ideal para aplicaciones en comunicaciones, radioaficionados, desarrollo de antenas, laboratorios de electrónica y diagnóstico de redes RF.

Incorpora función TDR que permite analizar cables coaxiales, localizar fallas, medir longitud de cables y detectar discontinuidades en líneas de transmisión.

El equipo cuenta con pantalla integrada que permite visualizar gráficas como Smith Chart, VSWR, fase, magnitud y otras mediciones directamente desde el dispositivo sin necesidad de computadora.

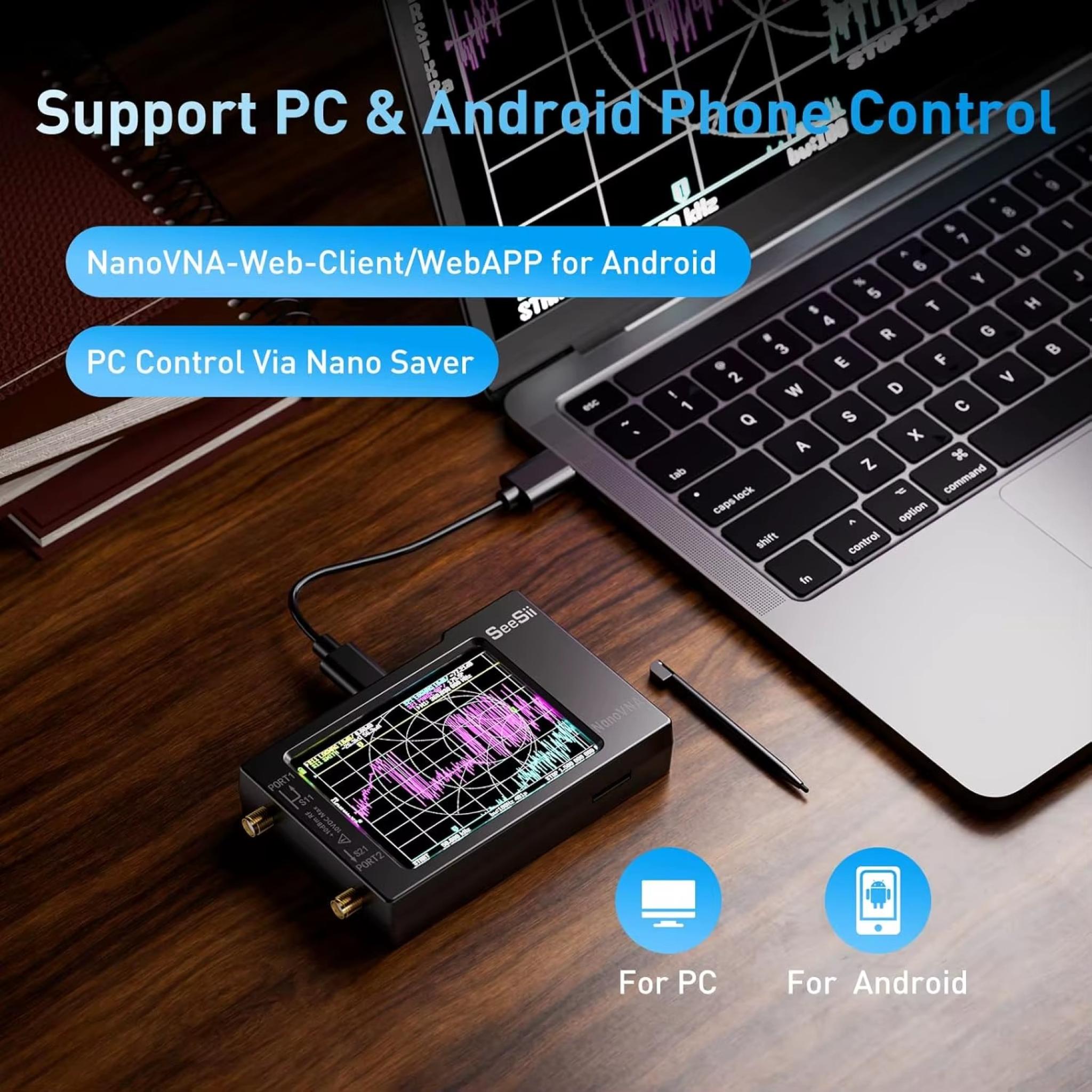

También puede conectarse a PC mediante USB para utilizar software de análisis y visualización avanzada, facilitando el almacenamiento de mediciones y análisis detallado de señales.

Gracias a su tamaño compacto y batería recargable integrada, el NanoVNA H es una herramienta portátil ideal tanto para laboratorio como para trabajo en campo.

Es ampliamente utilizado por radioaficionados, técnicos en RF, desarrolladores de hardware, ingenieros electrónicos y estudiantes que necesitan medir y optimizar sistemas de radiofrecuencia de forma práctica y económica.

FICHA TECNICA
Modelo: NanoVNA H
Marca: Starware
Tipo de instrumento: Analizador de red vectorial
Rango de frecuencia: 50 kHz a 1.5 GHz
Parámetros medidos: S11 y S21
Funciones de medición: VSWR, impedancia, Smith Chart, fase, magnitud, pérdida de inserción
Función TDR: análisis de línea de transmisión y cables coaxiales
Pantalla: pantalla LCD color integrada
Conectores RF: 2 conectores SMA hembra
Interfaz: USB
Alimentación: batería recargable integrada
Autonomía aproximada: hasta 3 horas

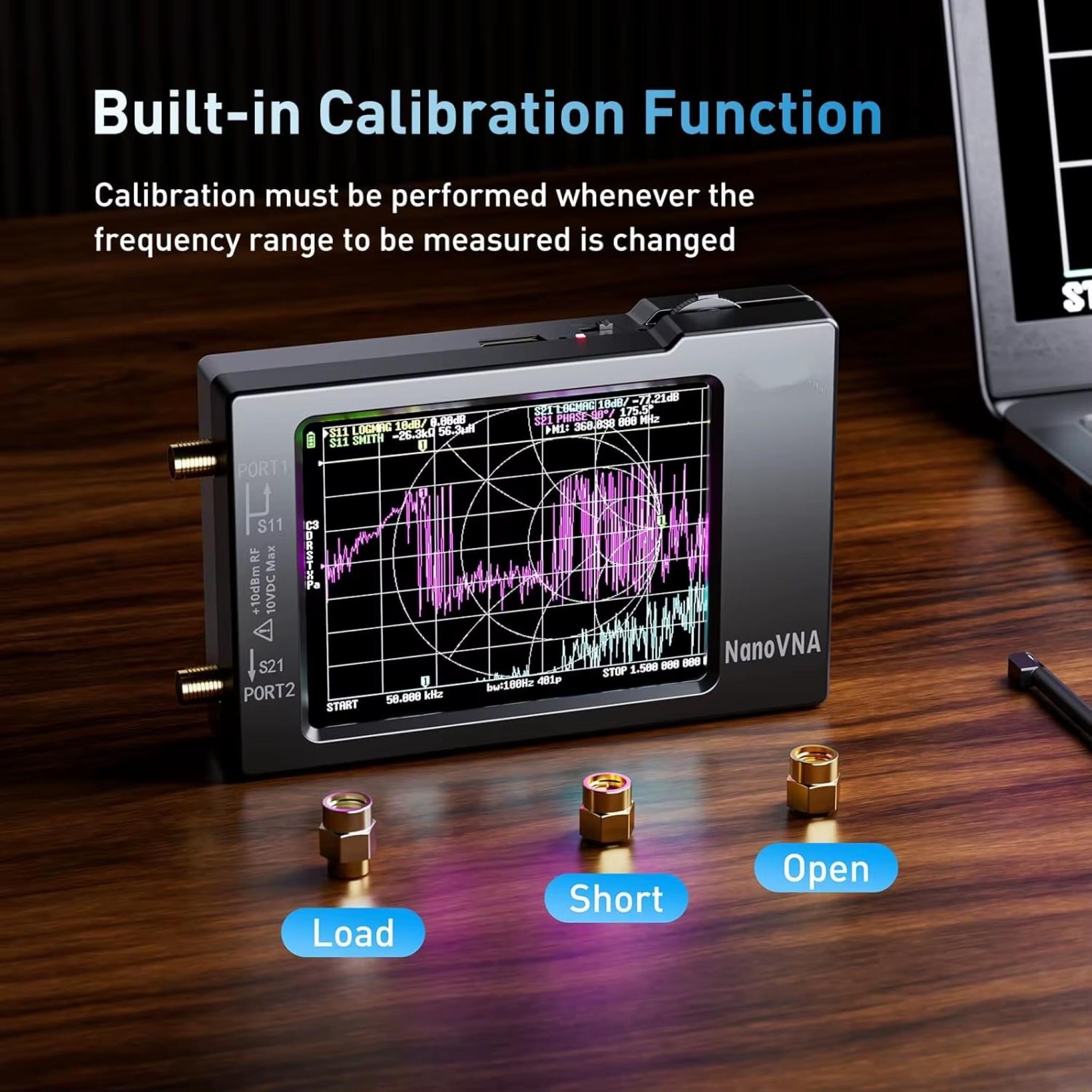

Calibración: soporta calibración completa OPEN SHORT LOAD
Portabilidad: equipo compacto portátil
