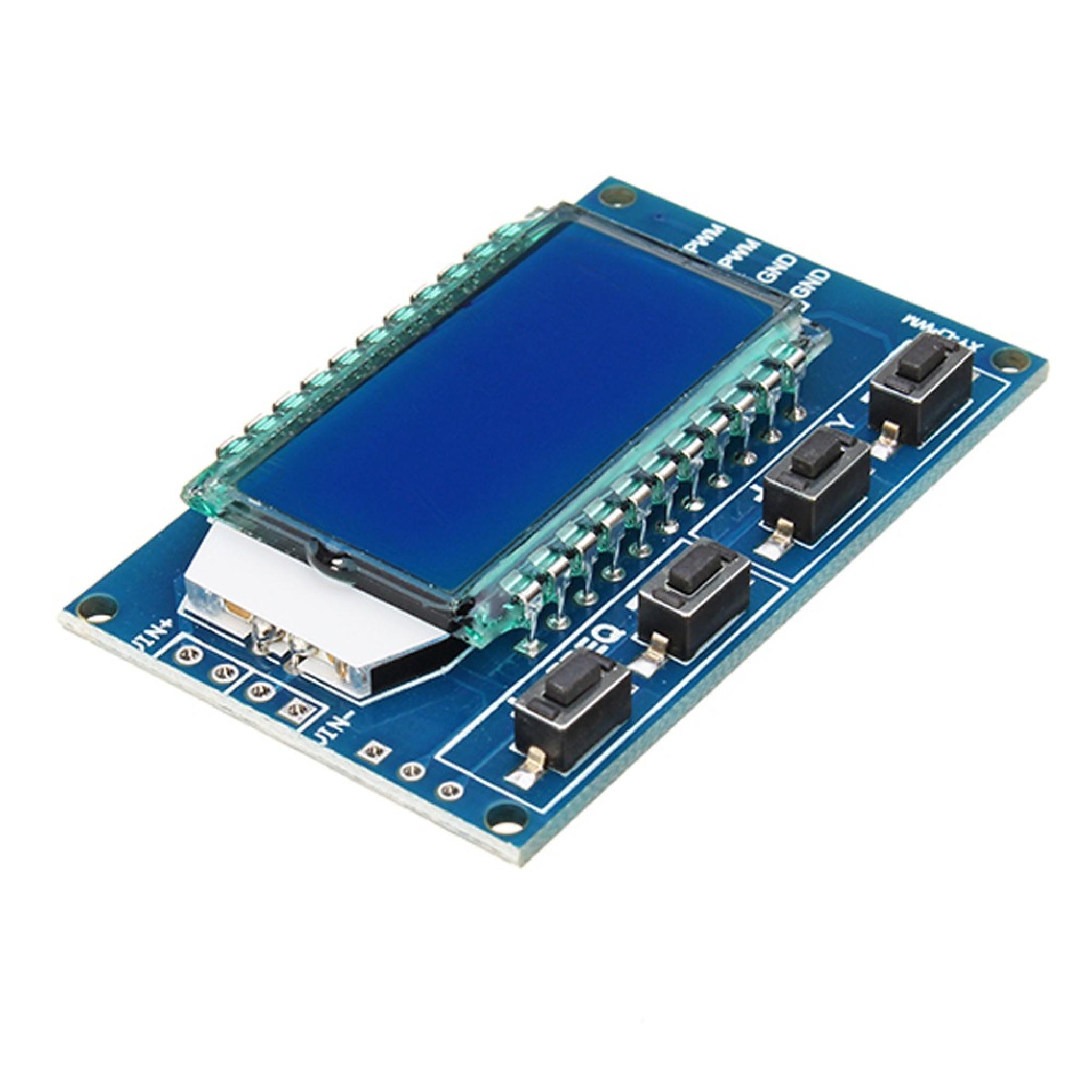

Descripción

Este módulo generador de señales es una herramienta versátil diseñada para crear ondas cuadradas con frecuencias ajustables entre 1Hz y 150kHz. Ideal para el desarrollo experimental y la prueba de circuitos, permite un control preciso de la frecuencia y el ciclo de trabajo (duty cycle) mediante teclas independientes y una interfaz de comunicación serie. Su diseño compacto y funcional lo convierte en un componente esencial para ingenieros, técnicos y aficionados a la electrónica.

Carecteristicas técnicas

Ventajas
Precisión y Versatilidad: Ofrece un rango de frecuencia amplio y ajustable con una precisión del 2%, lo que lo hace adecuado para diversas aplicaciones electrónicas.
Fácil de Usar: Con teclas dedicadas para ajustes rápidos y precisos, además de un sistema que guarda automáticamente los parámetros configurados.
Control Remoto: Posibilidad de ajustar los parámetros vía puerto serie, facilitando la integración en sistemas automatizados.
Amplitud Ajustable: La amplitud de la señal PWM es igual a la tensión de alimentación, permitiendo su uso en diversas configuraciones de circuitos.

Datos Técnicos
Modelo: XY-LPWM 2CH
Tipo de módulo: Generador de señal PWM / generador de pulsos
Canales de salida: 2 canales PWM ajustables
Voltaje de alimentación / operación: 3.3V a 30V DC
Consumo del módulo: aprox. 20 mA a 5V
Rango de frecuencia: 1 Hz a 150 kHz
Precisión de frecuencia: aprox. ±2%, según el rango utilizado
Ciclo de trabajo / duty cycle: 0% a 100%, ajustable
Corriente máxima de salida PWM: aprox. 5 mA a 30 mA
Amplitud de salida PWM: igual al voltaje de alimentación aplicado
Nivel de salida PWM:
– Si se alimenta con 3.3V, la salida PWM será de 0 a 3.3V
– Si se alimenta con 5V, la salida PWM será de 0 a 5V
– Si se alimenta con 12V, la salida PWM será de 0 a 12V

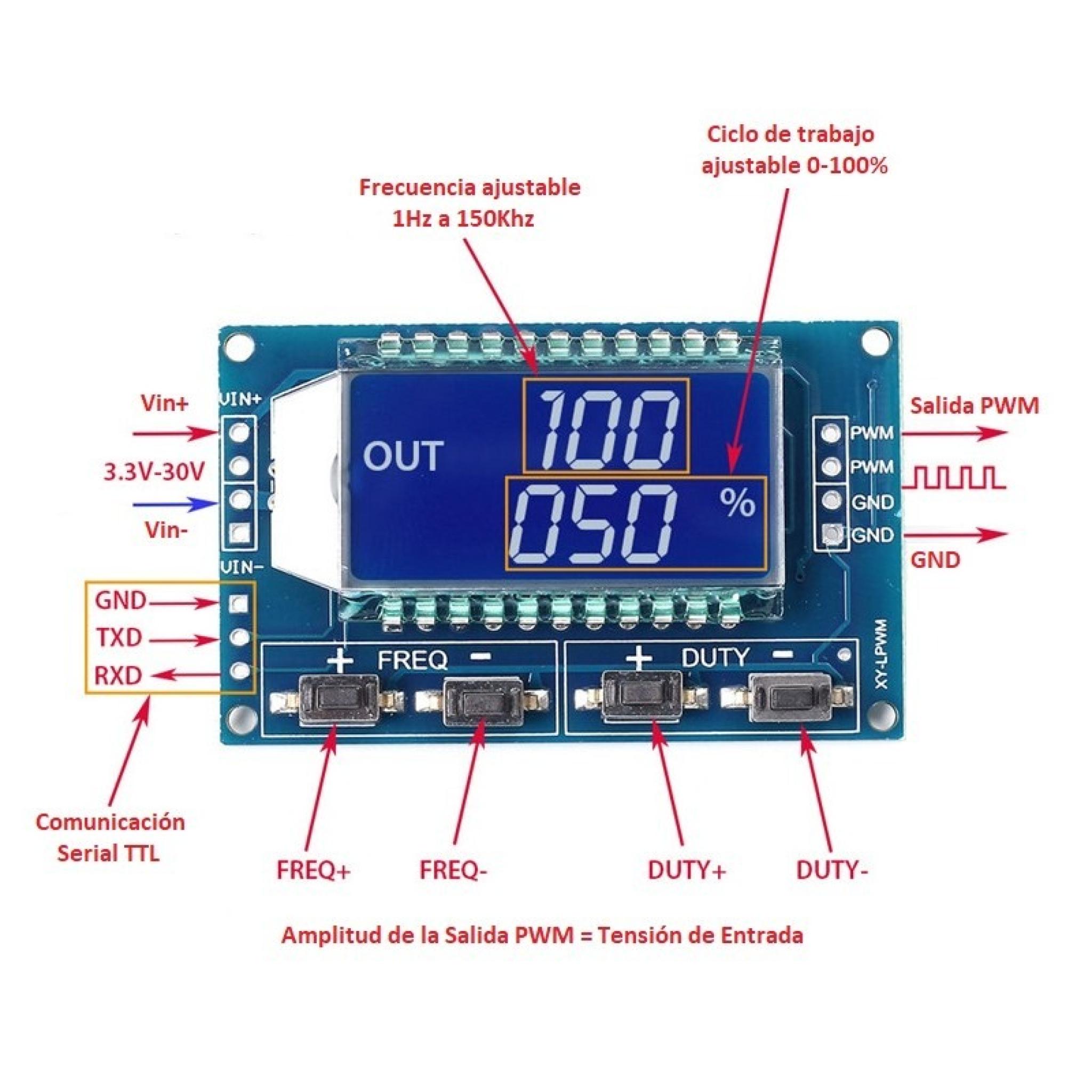

Interfaz de control: botones físicos y comunicación serial TTL
Velocidad serial por defecto: 9600 bps
Temperatura de trabajo: -20°C a +70°C aprox.

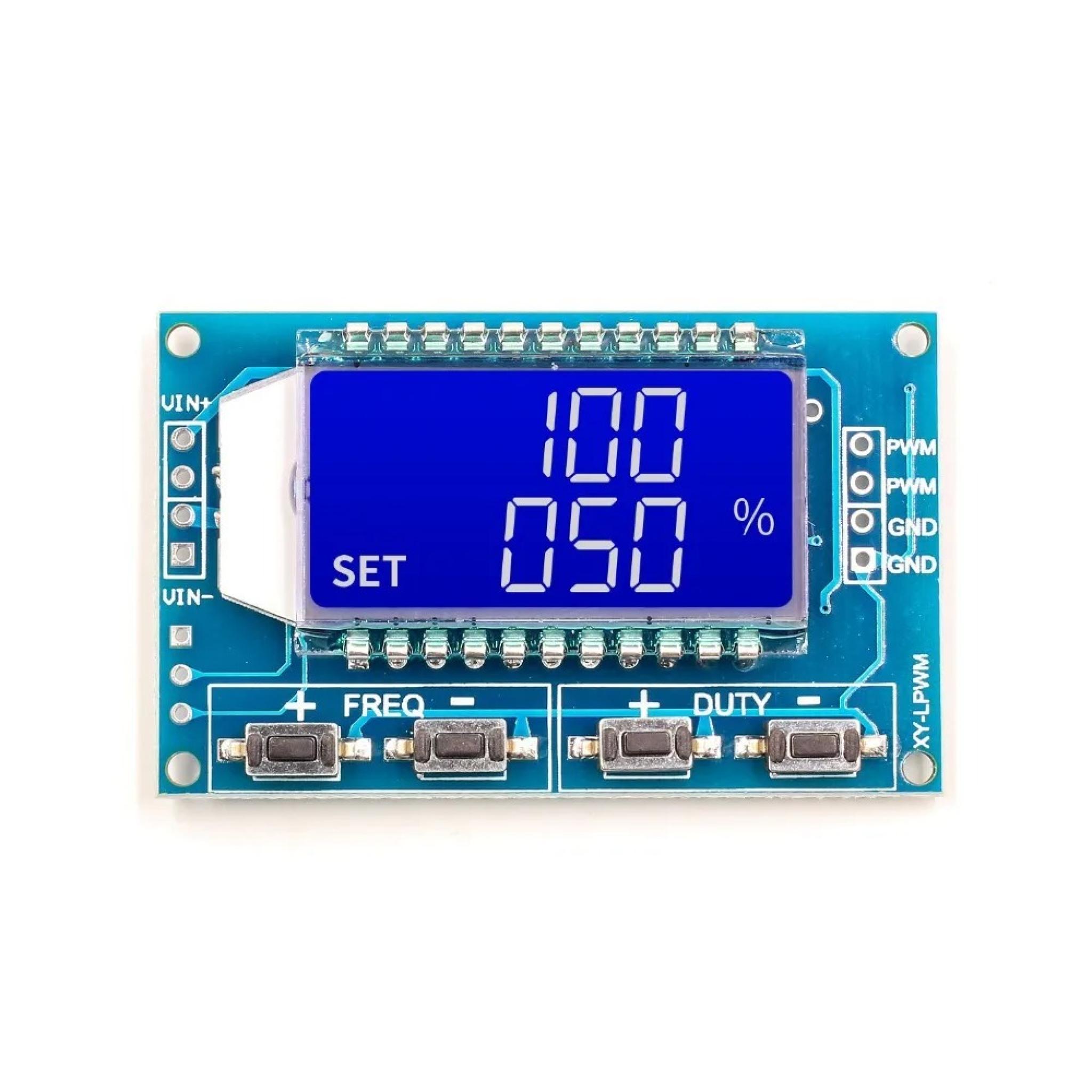

Display: LCD integrado para visualización de frecuencia y duty cycle
Memoria de configuración: conserva los parámetros luego de apagar el módulo

Aclaración importante

La salida PWM no es una salida de potencia. Este módulo genera una señal de control PWM de baja corriente. No debe utilizarse para alimentar motores, tiras LED, resistencias calefactoras u otras cargas directamente. Para controlar cargas de mayor potencia se requiere una etapa externa, como driver, MOSFET, relé de estado sólido u otro circuito adecuado.

La amplitud de la señal PWM depende del voltaje con el que se alimente el módulo. Por ejemplo, alimentado con 12V entregará una señal PWM de 0 a 12V. Para trabajar con microcontroladores de 3.3V o 5V, se recomienda alimentarlo con el mismo nivel lógico o utilizar adaptación de niveles.

Comandos:
FXXX: Ajuste de frecuencia (ej. F101 para 101Hz).
DXXX: Ajuste de ciclo de trabajo (ej. D050 para 50%).
Read: Lectura de parámetros configurados.

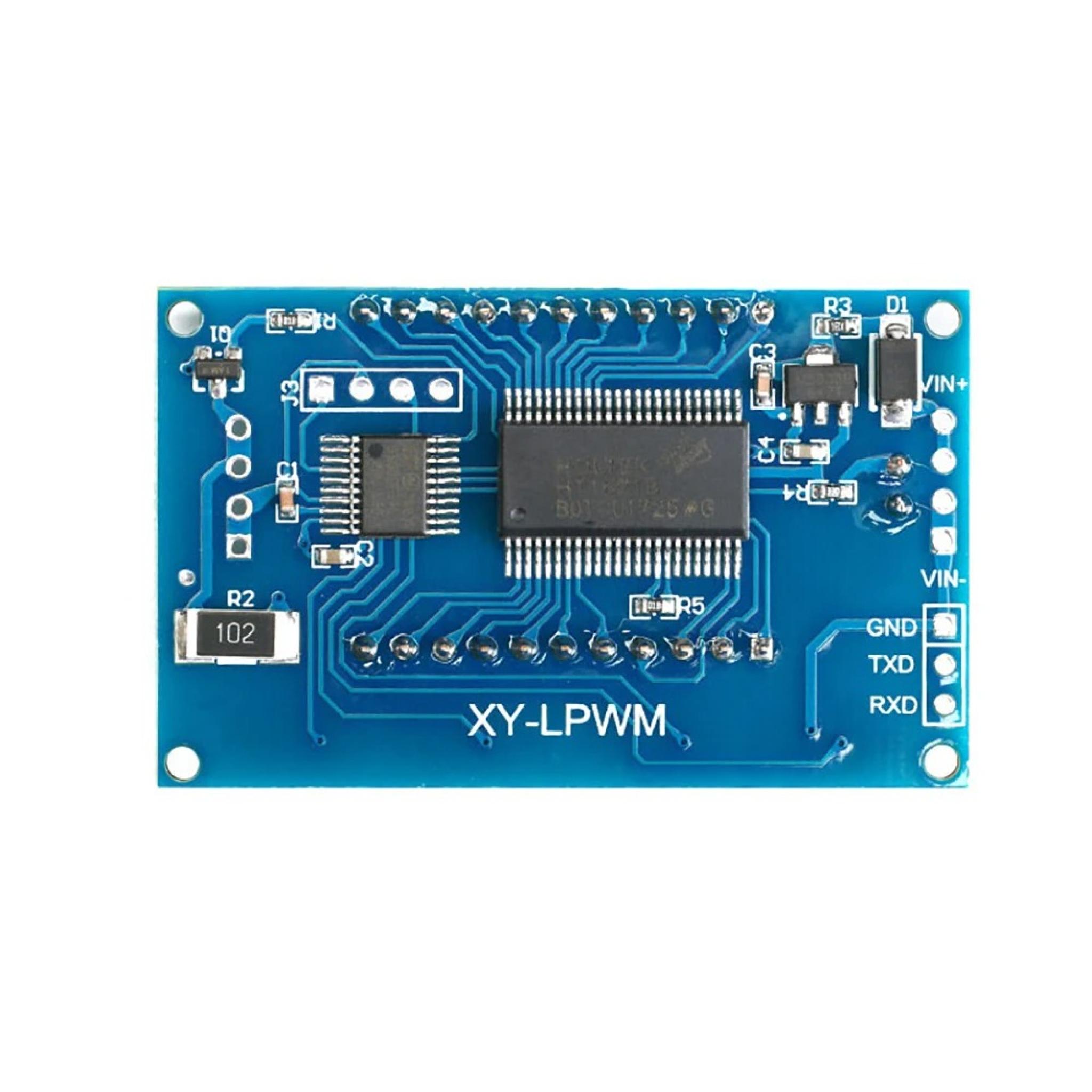

Puertos: Entrada de alimentación, salida de señal, puerto serie para control remoto.

Manual de Uso
Configuración de la frecuencia PWM:

Para establecer la frecuencia a 101Hz, enviar el comando F101.
Para una frecuencia de 1.05KHz, usar el comando F1.05.
Para ajustar a 10.5KHz, enviar F10.5.
Para una frecuencia de 105KHz, usar F1.0.5.
Configuración del ciclo de trabajo PWM:

Para establecer un ciclo de trabajo del 50%, enviar D050.
Lectura de parámetros:

Para leer los parámetros configurados, enviar la cadena read.
Respuesta en caso de éxito: Down.
Respuesta en caso de fallo: FALL.

Ejemplos de Uso
Generador de señales para desarrollo experimental: Crea ondas cuadradas para pruebas y experimentos electrónicos.
Control de motores: Utiliza la señal generada para controlar drivers de motores.
Pulsos ajustables para microcontroladores: Ideal para generar señales PWM personalizadas para controladores de microprocesadores.
Control de circuitos PWM: Perfecto para aplicaciones de control de velocidad en motores o atenuación en sistemas de iluminación LED.
