Descripción

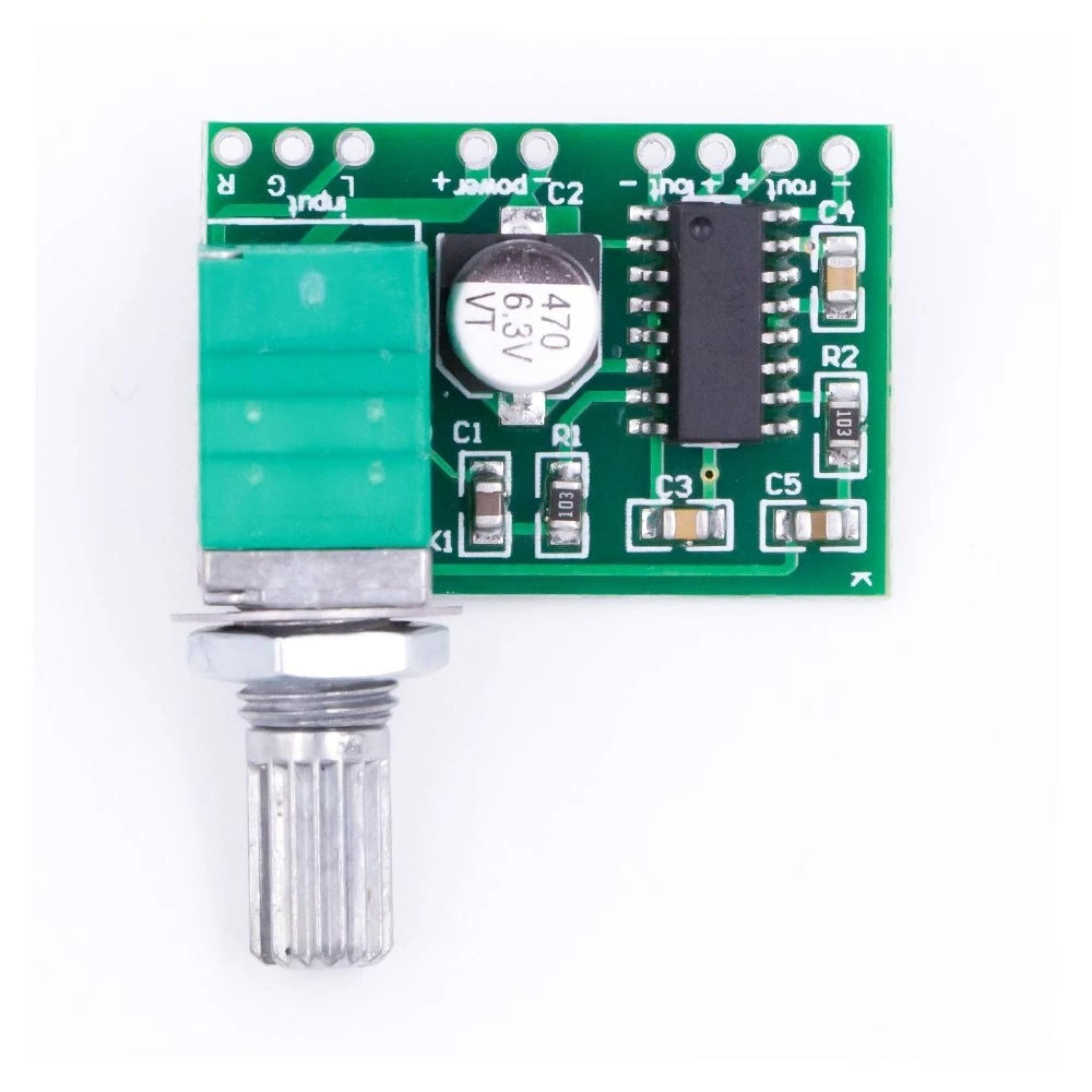

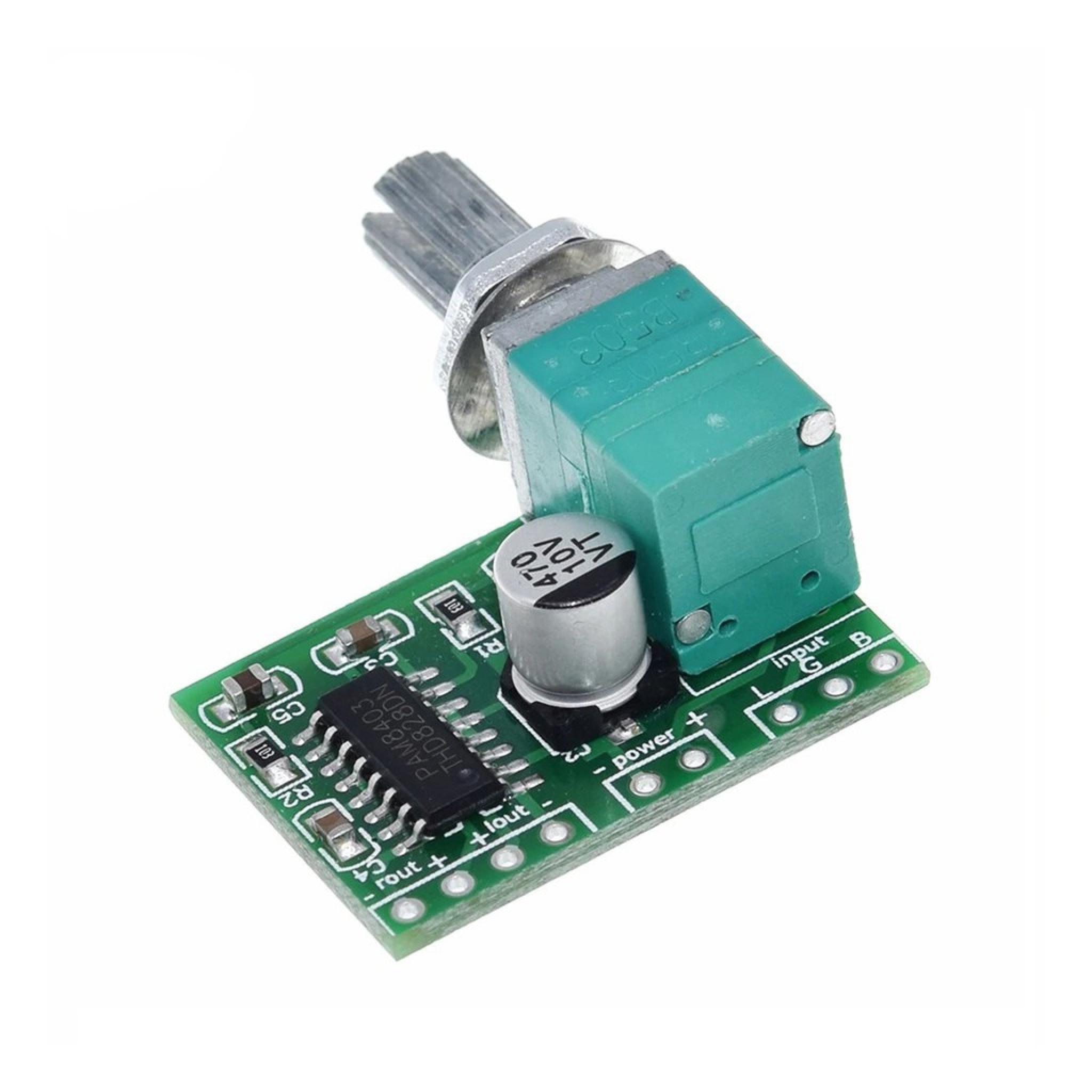

El Mini Amplificador de Sonido PAM8403 Estéreo con Ajuste es ideal para convertir la señal de audio de diversos dispositivos y reproducirla a través de auriculares o altavoces de 3W en ambos lados. Este amplificador es perfecto para aplicaciones donde se requiere una solución compacta y eficiente para mejorar la calidad del sonido.

Carecteristicas técnicas

Modelo: GF1002
CI: PAM8403
Alimentación: 2,5-5VDC
Alimentación recomendada: 5V
Potencia máxima de salida: 3W + 3W
Compatibilidad: Altavoces de 4 a 8 ohms
Dimensiones: 28x20x13mm
Ajuste de volumen: Sí
Número de canales: 2
Peso: 9g
Peso con embalaje: 10g

Ejemplos de Uso

Proyectos DIY: Mejora de proyectos electrónicos caseros donde se necesite amplificar el audio.
Altavoces portátiles: Integración en sistemas de altavoces portátiles para incrementar la potencia de salida.
Sistemas de sonido de bajo costo: Uso en configuraciones de sonido económicas para mejorar la calidad de audio.
Dispositivos de audio personalizados: Creación de dispositivos de audio personalizados como auriculares amplificados.

Manual

Conexiones: El módulo posee tres conexiones de entrada de audio: una negativa y dos positivas para los canales de sonido estéreo.
Voltaje de Operación: Funciona en un rango de 2,5V a 5V; se recomienda una alimentación cercana a 5V para alcanzar la potencia máxima.
Advertencia: No conectar los canales negativos del canal izquierdo y derecho juntos para evitar dañar el circuito integrado (IC).
Ajuste de Volumen: Utilice el potenciómetro de control de volumen integrado para ajustar el nivel de sonido según sus necesidades.
Este amplificador es una solución versátil y compacta para diversas aplicaciones de audio, garantizando una experiencia auditiva mejorada y de calidad.
