Descripción

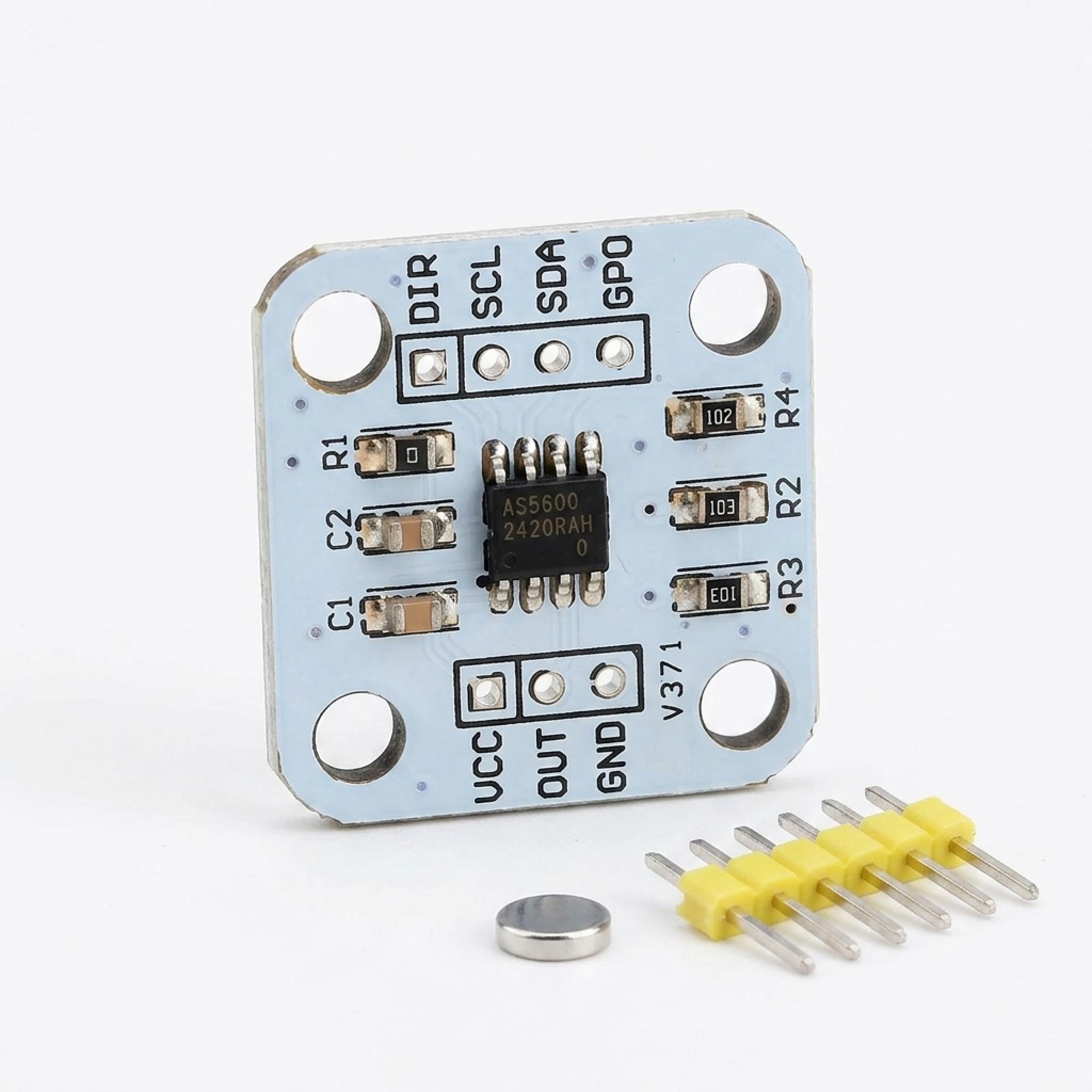

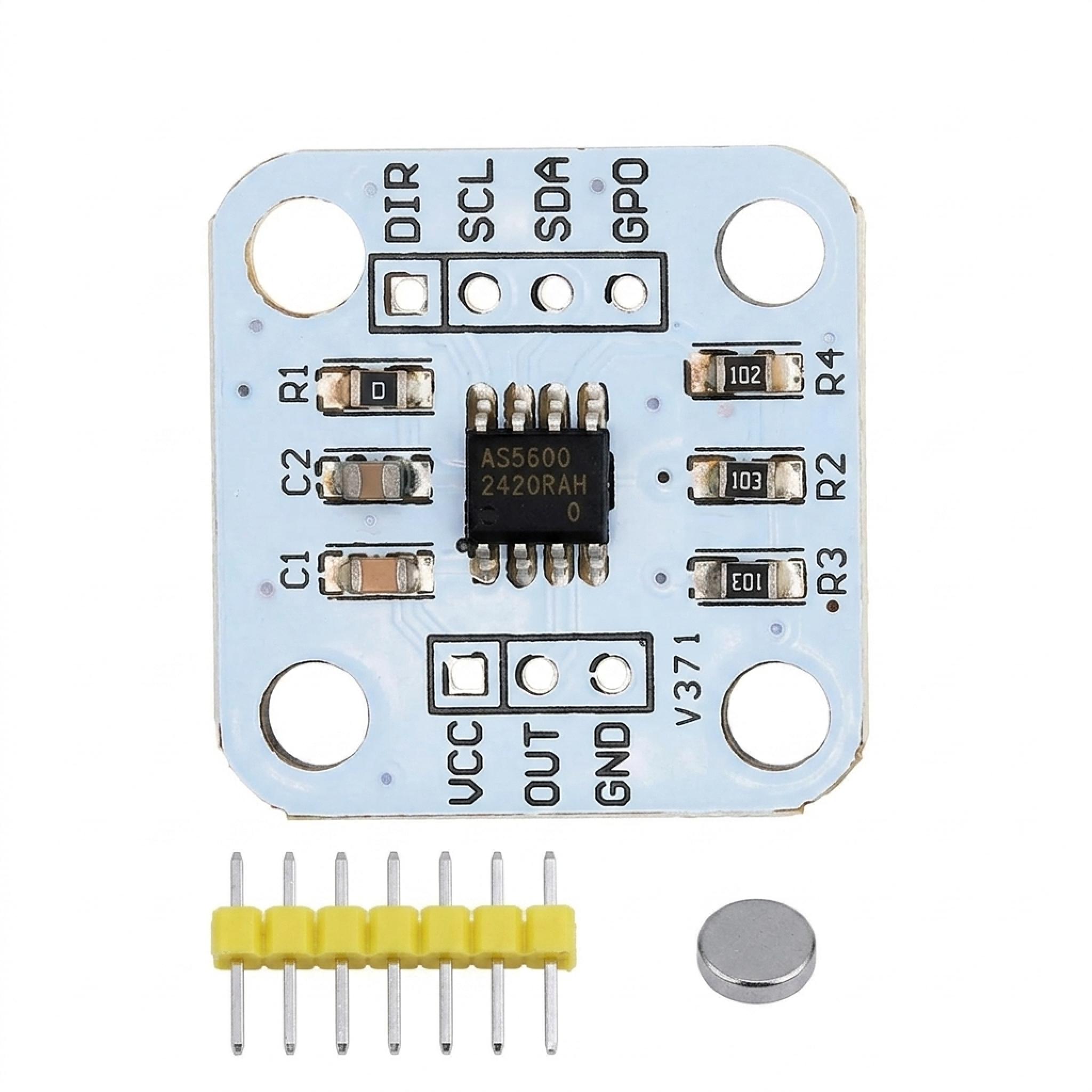

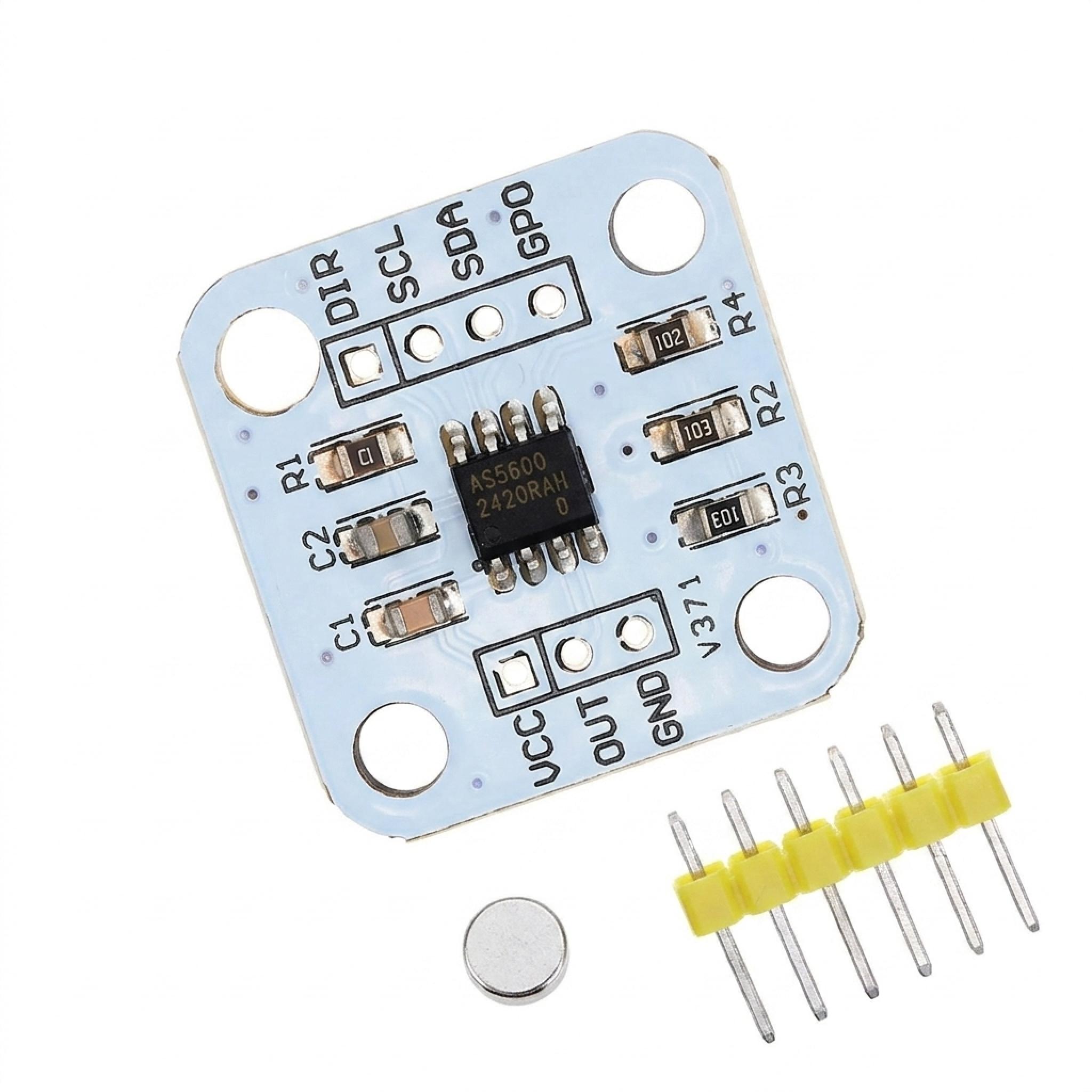

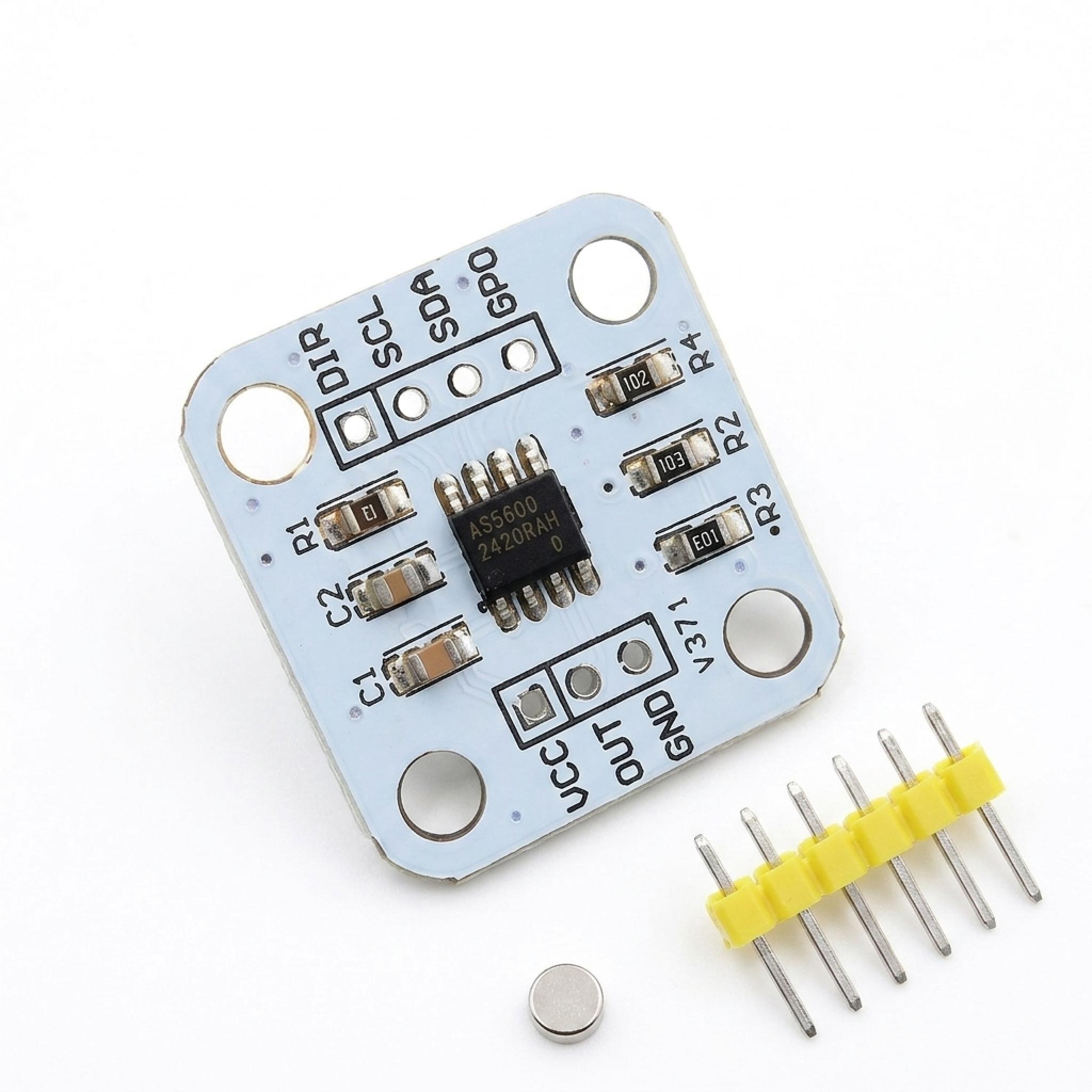

Módulo sensor de posición angular AS5600 de 12 bits para medir giros sin contacto. Ofrece lectura absoluta de 0 a 360 grados, comunicación I2C y salida analógica o PWM. Incluye imán diametral y pines para soldar.

Carecteristicas técnicas

El desgaste y la imprecisión de potenciómetros mecánicos pueden afectar tus proyectos. El AS5600 mide la posición angular sin contacto mediante un imán. Brinda 12 bits de resolución, lectura absoluta y salidas I2C, analógica o PWM. Facilita el control de ejes, perillas y mecanismos sin piezas rozando. Así podés lograr mediciones más confiables, repetibles y duraderas.

DESCRIPCION

El módulo encoder magnético AS5600 es una solución compacta para medir la posición angular de un eje sin contacto físico. Utiliza tecnología de efecto Hall y un imán diametral colocado sobre el centro del sensor para detectar el ángulo absoluto de rotación.

Su resolución de 12 bits permite representar una vuelta completa mediante 4096 posiciones, ofreciendo una lectura precisa para proyectos de electrónica, automatización, robótica y control. El rango predeterminado es de 0 a 360 grados y puede configurarse para trabajar sobre recorridos angulares más pequeños.

A diferencia de un potenciómetro tradicional, no necesita que exista contacto entre el eje y el sensor. Esto reduce el desgaste mecánico, mejora la vida útil del sistema y permite realizar mediciones suaves y repetibles.

El AS5600 admite comunicación I2C para leer el ángulo y configurar sus parámetros. También dispone de una salida seleccionable en formato analógico o PWM, facilitando su integración con Arduino, ESP32, STM32 y otros microcontroladores compatibles.

El pin DIR permite seleccionar el sentido en el que aumenta la lectura angular. El módulo también ofrece detección automática del imán, filtrado digital y modos de bajo consumo configurables.

Es ideal para fabricar perillas digitales, reemplazar potenciómetros mecánicos, controlar articulaciones de robots, medir la posición de servos, monitorear mecanismos giratorios y desarrollar interfaces de control con giro continuo.

Para obtener una lectura correcta, el imán debe instalarse centrado sobre el circuito integrado y girar sobre su propio eje. La alineación, polaridad, distancia y tipo de magnetización influyen directamente sobre el funcionamiento.

FICHA TECNICA

Tipo de producto: Módulo sensor de posición angular
Sensor principal: AS5600
Tecnología de medición: Magnética por efecto Hall
Tipo de medición: Ángulo absoluto sin contacto
Resolución: 12 bits
Cantidad de posiciones por vuelta: 4096
Rango angular predeterminado: 0 a 360 grados
Rango angular programable: Desde 18 hasta 360 grados
Interfaz digital: I2C
Dirección I2C predeterminada: 0x36
Tipos de salida: Analógica o PWM seleccionable
Frecuencias PWM configurables: 115 Hz, 230 Hz, 460 Hz y 920 Hz
Selección del sentido de giro: Mediante pin DIR
Alimentación: 3,3 V o 5 V según conexión y configuración
Detección de imán: Sí
Configuración de posición inicial y final: Sí
Memoria de configuración: No volátil
Aplicaciones compatibles: Arduino, ESP32, STM32 y microcontroladores con I2C
Dimensiones aproximadas del módulo: 22,5 x 22,9 mm
Peso aproximado: 2,6 g
Estado: Nuevo

La resolución, rango programable, modos de salida, alimentación y funciones configurables corresponden a las especificaciones técnicas del AS5600.

CONEXIONES

VCC: Alimentación positiva
GND: Tierra
OUT: Salida analógica o PWM
DIR: Selección del sentido de lectura
SCL: Reloj de comunicación I2C
SDA: Datos de comunicación I2C
GPO: Selección y programación de modo
