Descripción

El controlador de velocidad de motor DC ajustable y reversible es una solución versátil y eficiente para la regulación de la velocidad de motores de corriente continua. Este módulo regulador de velocidad PWM permite controlar motores en un rango de voltaje de 10V a 40V con una corriente nominal de 5A y una potencia máxima de salida de 150W. Incluye un interruptor de control reversible y un potenciómetro de control de velocidad, lo que permite ajustar la dirección y la velocidad del motor de manera precisa. Ideal para aplicaciones que requieren control de velocidad y dirección en motores DC, este módulo ofrece protección contra sobrecarga y una indicación clara del estado de funcionamiento.

Carecteristicas técnicas

Voltaje de funcionamiento: 10V-40V DC
Corriente nominal: 5A
Potencia máxima de salida: 150W
Protección contra sobrecarga: Corriente de 8A, tiempo máximo de cortocircuito 30s
Rango de Modulación por Ancho de Pulso (PWM): 0%-100%

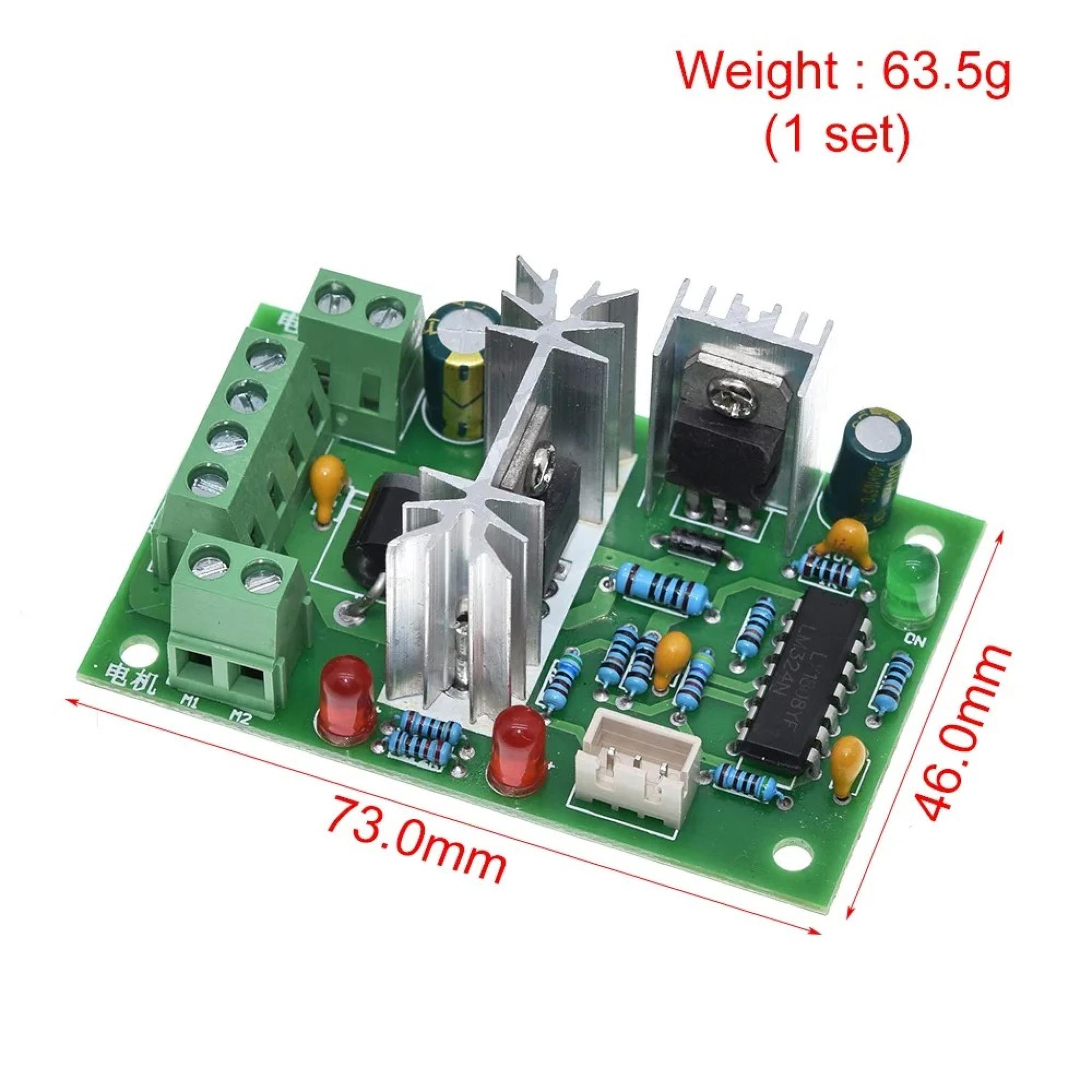

Dimensiones: 74x46x27mm
Distancia entre centros de los orificios de montaje: 63.5×36.5mm, diámetro 3.5mm
Indicadores: Indicador de encendido, indicador de inversión positiva, indicador de inversión negativa
Ejemplos de Uso
Robótica: Control preciso de motores en robots para ajustar la velocidad y la dirección de movimiento.
Automatización Industrial: Regulación de la velocidad de motores en cintas transportadoras, máquinas herramientas y otros equipos industriales.
Proyectos DIY: Proyectos de bricolaje que requieran el control de velocidad de motores en aplicaciones como ventiladores ajustables, vehículos a control remoto, y más.
Modelismo: Control de motores en modelos a escala, como trenes, coches y aviones.
Manual
Instrucciones de Uso:

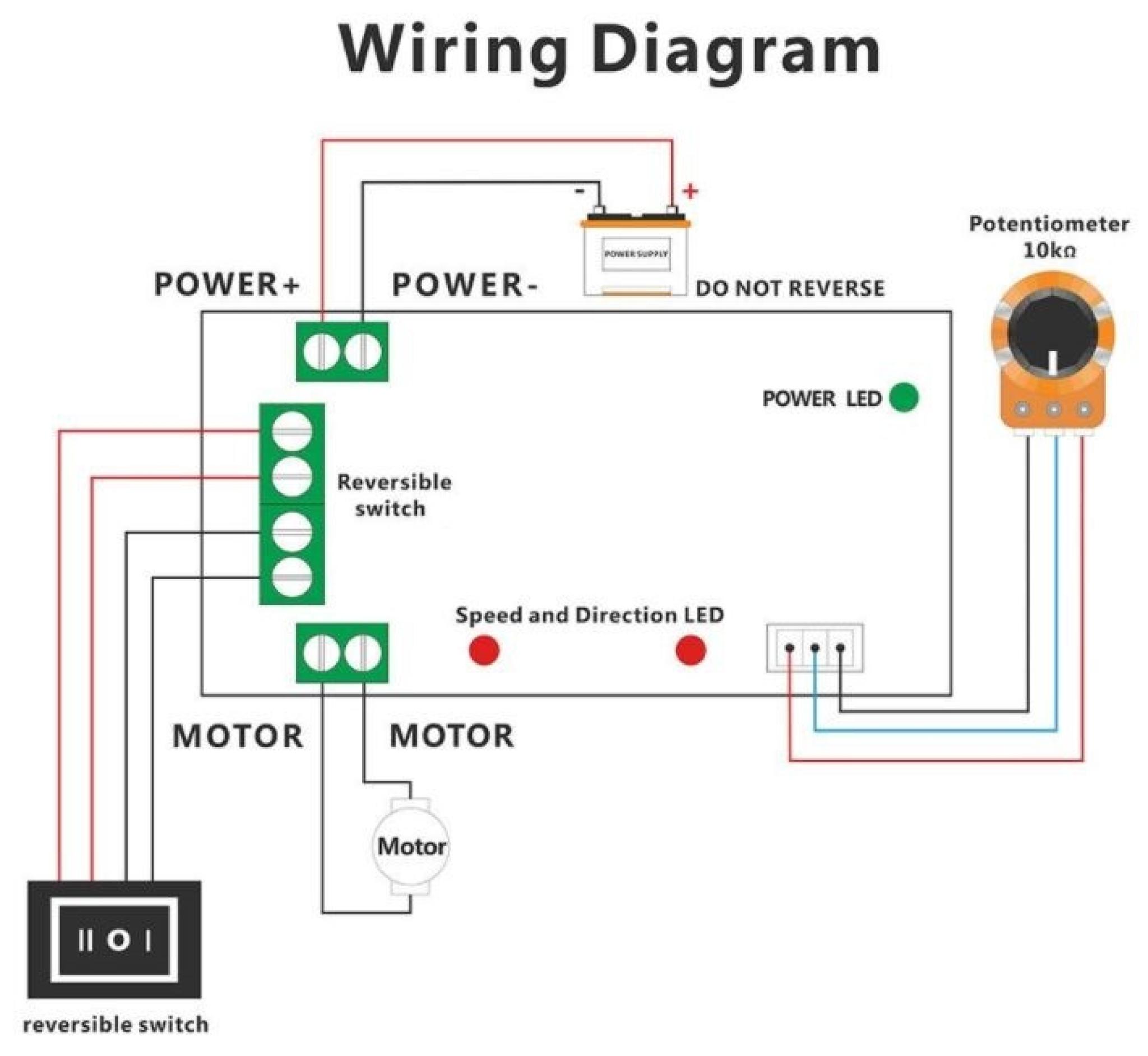

Conexión:

Conecte el positivo (+) y el negativo (-) de la fuente de alimentación DC al módulo. Asegúrese de no invertir la polaridad.
Conecte el motor a los terminales de salida del módulo.
Ajuste de Velocidad:

Utilice el potenciómetro de control de velocidad para ajustar la velocidad del motor. Gire en sentido horario para aumentar la velocidad y en sentido antihorario para disminuirla.
Control de Dirección:

Utilice el interruptor de control reversible para cambiar la dirección de rotación del motor. El indicador correspondiente mostrará la dirección actual (positiva o negativa).
Indicadores:

El indicador de encendido se iluminará cuando el módulo esté funcionando.
Los indicadores de inversión mostrarán la dirección de rotación actual del motor.
Notas:

No invierta los terminales de alimentación positiva y negativa.
No conecte el módulo a una fuente de alimentación de CA.
