Descripción

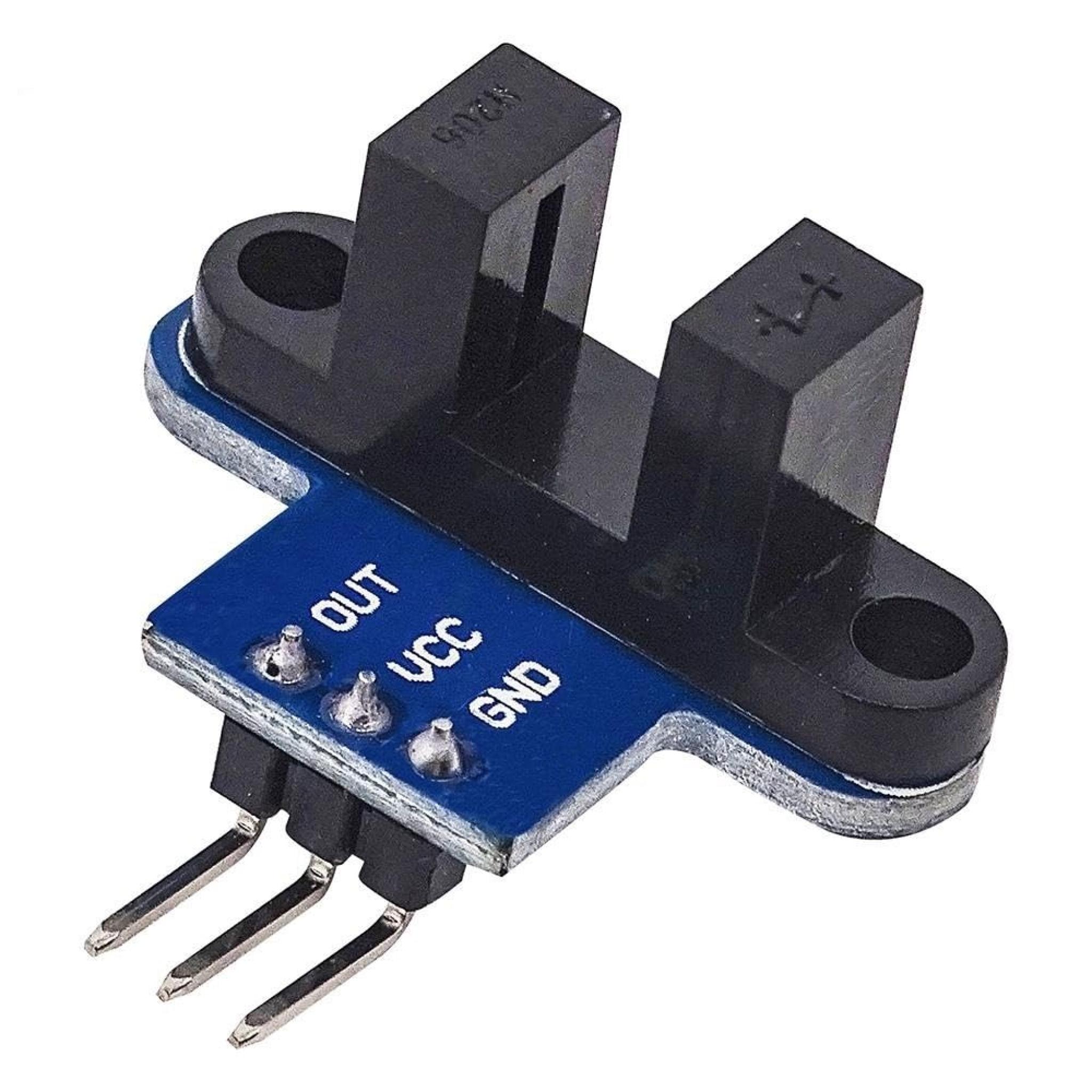

El Módulo Medidor de Velocidad Compatible con Arduino es un sensor fotoeléctrico de ranura que integra un diodo emisor de luz infrarroja y un fototransistor NPN. Diseñado para detectar la interrupción de la luz infrarroja cuando un objeto opaco pasa a través de su ranura de 5,9 mm, este módulo es ideal para aplicaciones que requieren medición de velocidad, conteo de objetos o detección de posición.

Carecteristicas técnicas

Ventajas:

Compatibilidad: Funciona perfectamente con plataformas de desarrollo como Arduino, facilitando su integración en proyectos electrónicos.
Estabilidad: Incorpora un disparador Schmitt que garantiza una salida de pulso estable, mejorando la precisión en las mediciones.
Versatilidad: Adecuado para medir la velocidad de vehículos, calcular RPM de motores y realizar conteos precisos en sistemas automatizados.
Facilidad de montaje: Dispone de orificios para tornillos M3 en ambos extremos, simplificando su instalación en diversas configuraciones.

Datos técnicos:

Este sensor funciona en modo Normalmente Abierto (NA), lo que significa que:
Cuando la ranura está libre (sin interrupción) → La salida es ALTA (1 lógico).
Cuando un objeto bloquea la ranura → La salida es BAJA (0 lógico).

Voltaje de funcionamiento: 3.3V-5V
Salida: Señal digital de conmutación (niveles TTL 0 y 1)
Ancho de la ranura del sensor: 5,9 mm

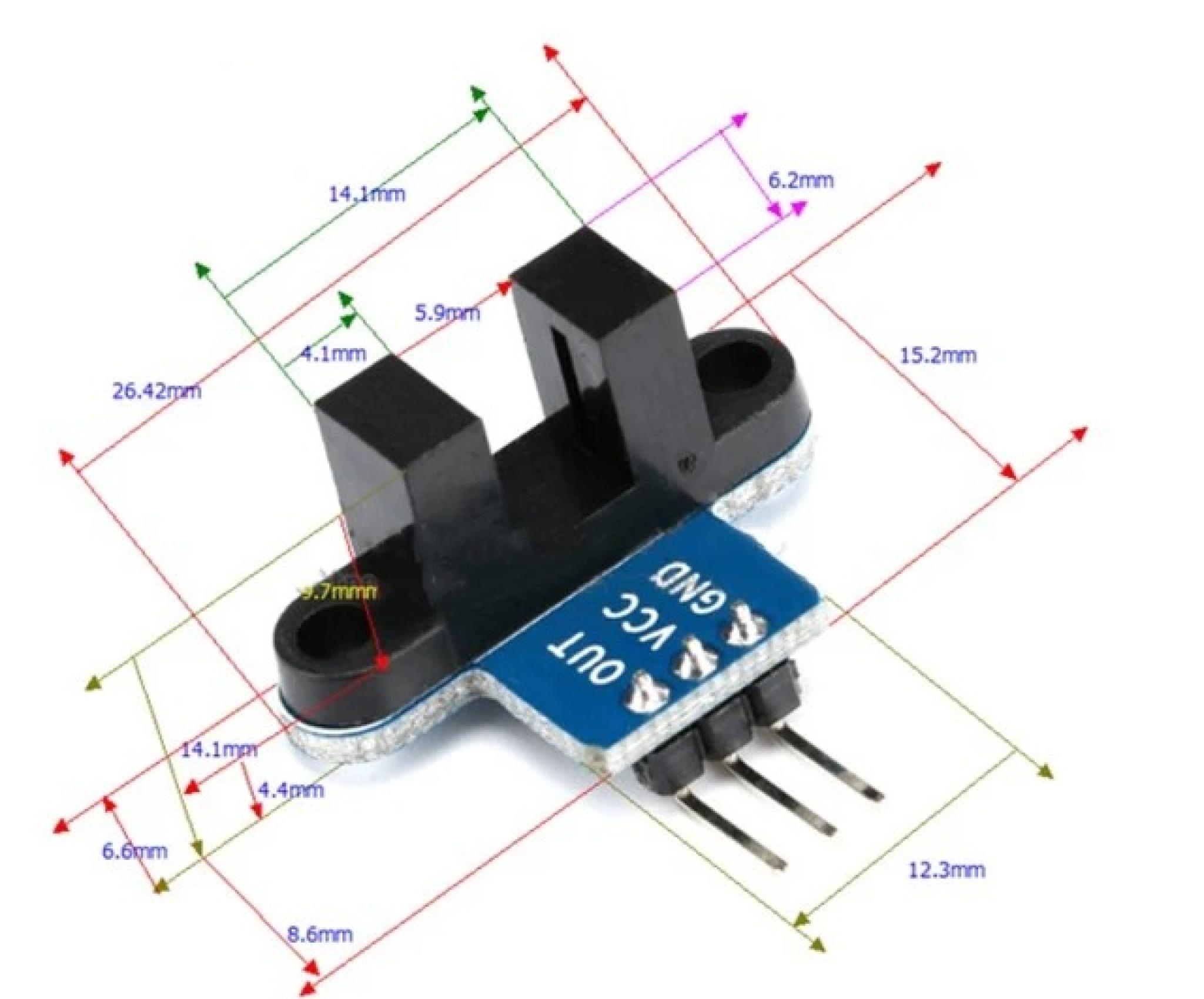

Dimensiones: 32 mm x 14 mm x 7 mm
Indicadores: LED de encendido y salida de señal

Ejemplos de uso:

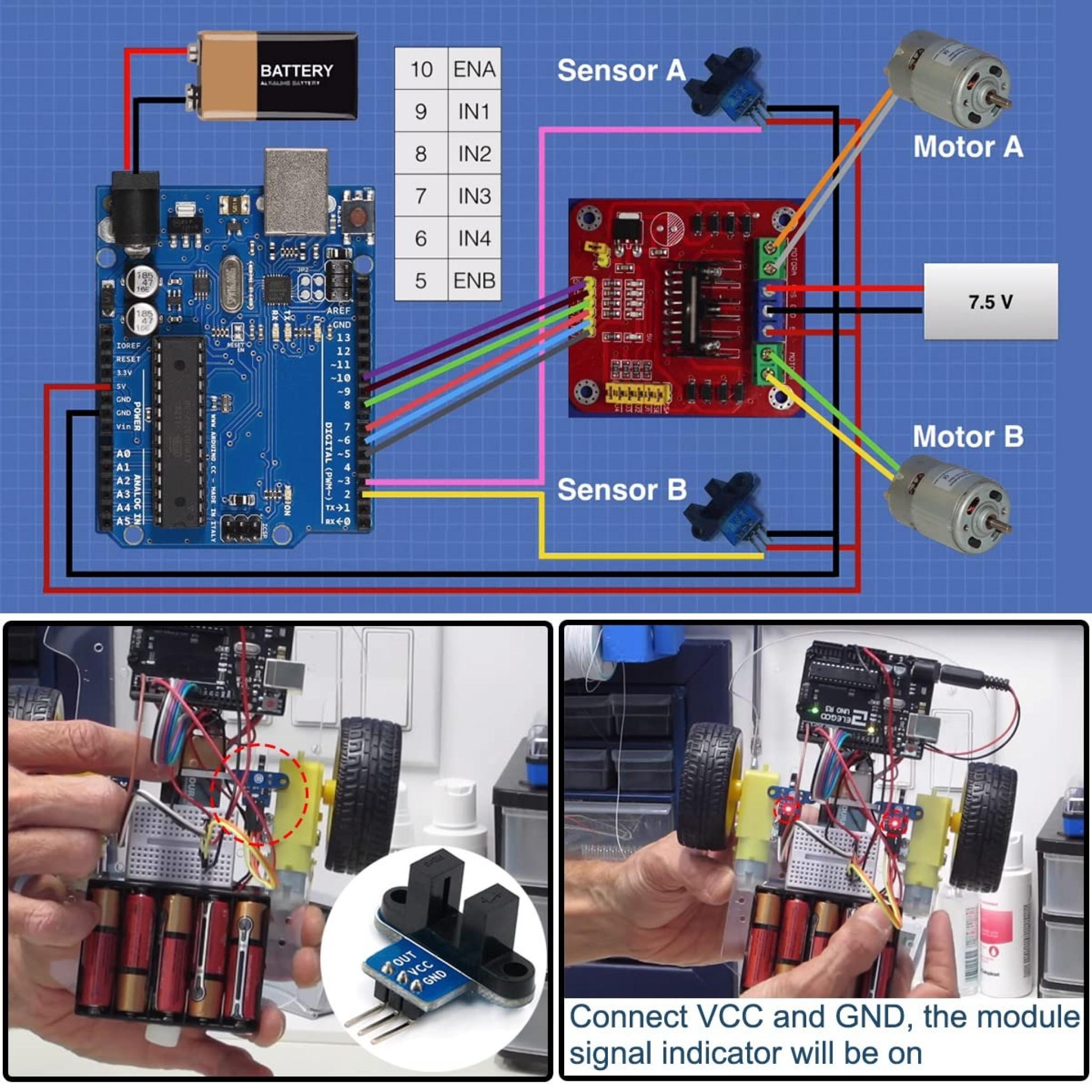

Robótica móvil: Medición de la velocidad de las ruedas en robots para control de movimiento y navegación precisa.
Sistemas de conteo industrial: Detección y conteo de productos en líneas de producción automatizadas.
Proyectos educativos: Implementación en experimentos académicos para enseñar principios de sensores y medición de velocidad.

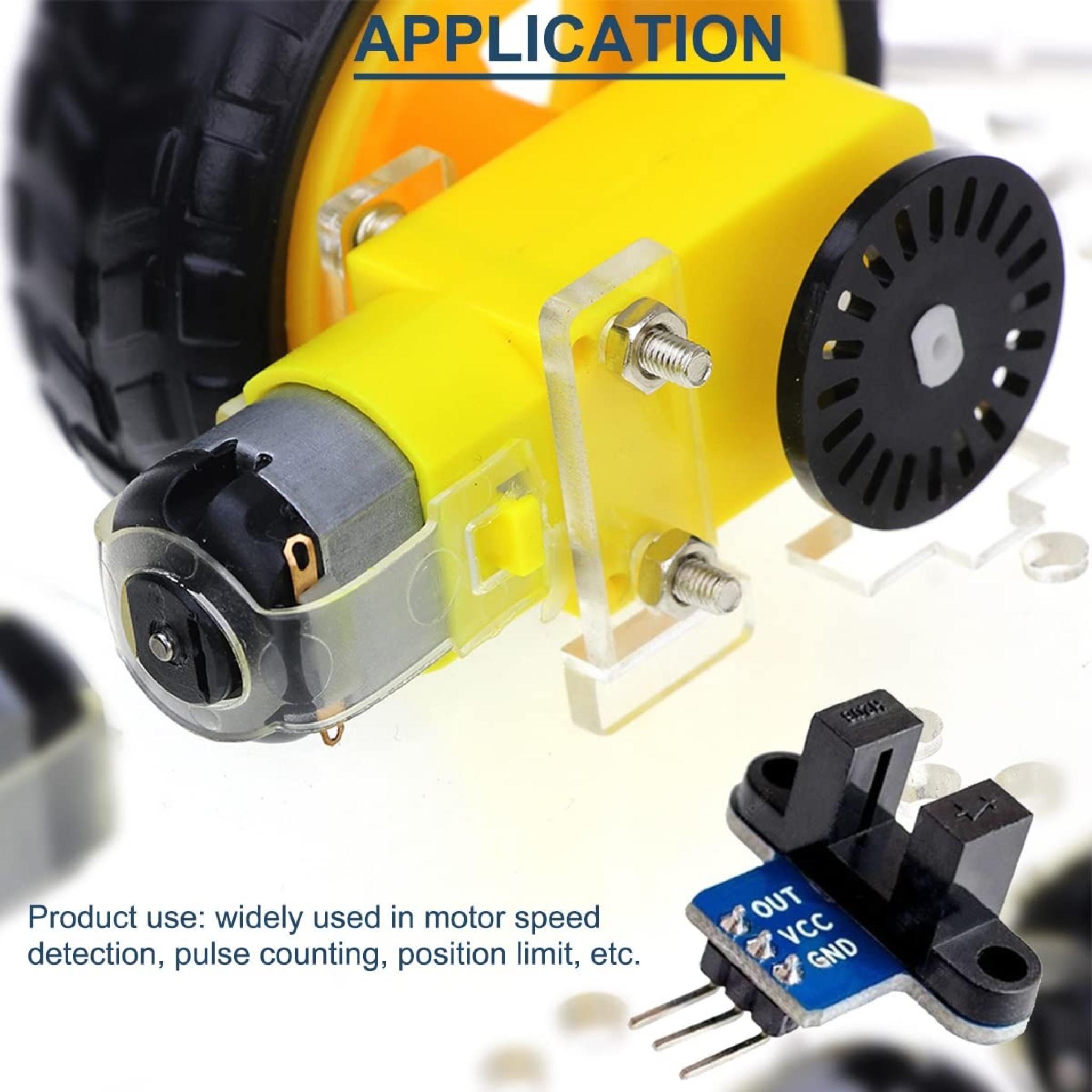

Control de motores: Monitoreo de la velocidad de rotación en motores eléctricos para aplicaciones de control y mantenimiento predictivo.
Este módulo es una herramienta esencial para desarrolladores, ingenieros y entusiastas de la electrónica que buscan soluciones eficientes y precisas en la detección y medición de velocidad en sus proyectos.
