Descripción

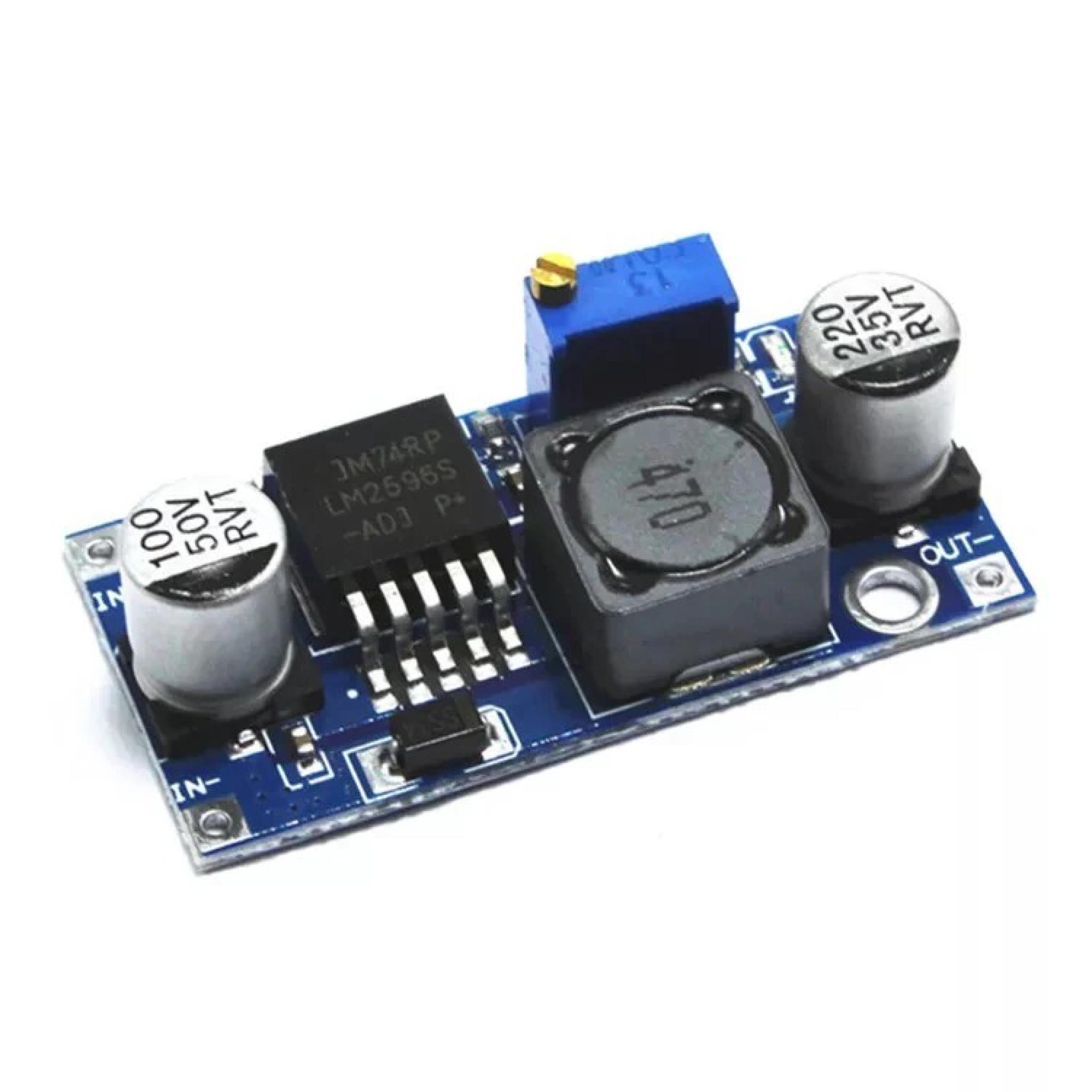

Módulo reductor de voltaje basado en el LM2596S, ajustable de 1.25V a 35V, con entrada de hasta 40V y corriente máxima de 3A. Ideal para proyectos electrónicos, Arduino y sistemas embebidos.

Carecteristicas técnicas

Este módulo DC-DC step-down utiliza el regulador LM2596S para convertir voltajes de entrada entre 3.2V y 40V a un rango de salida ajustable de 1.25V a 35V. Puede suministrar hasta 3A de corriente, siendo recomendable el uso de disipador térmico para cargas superiores a 2A.

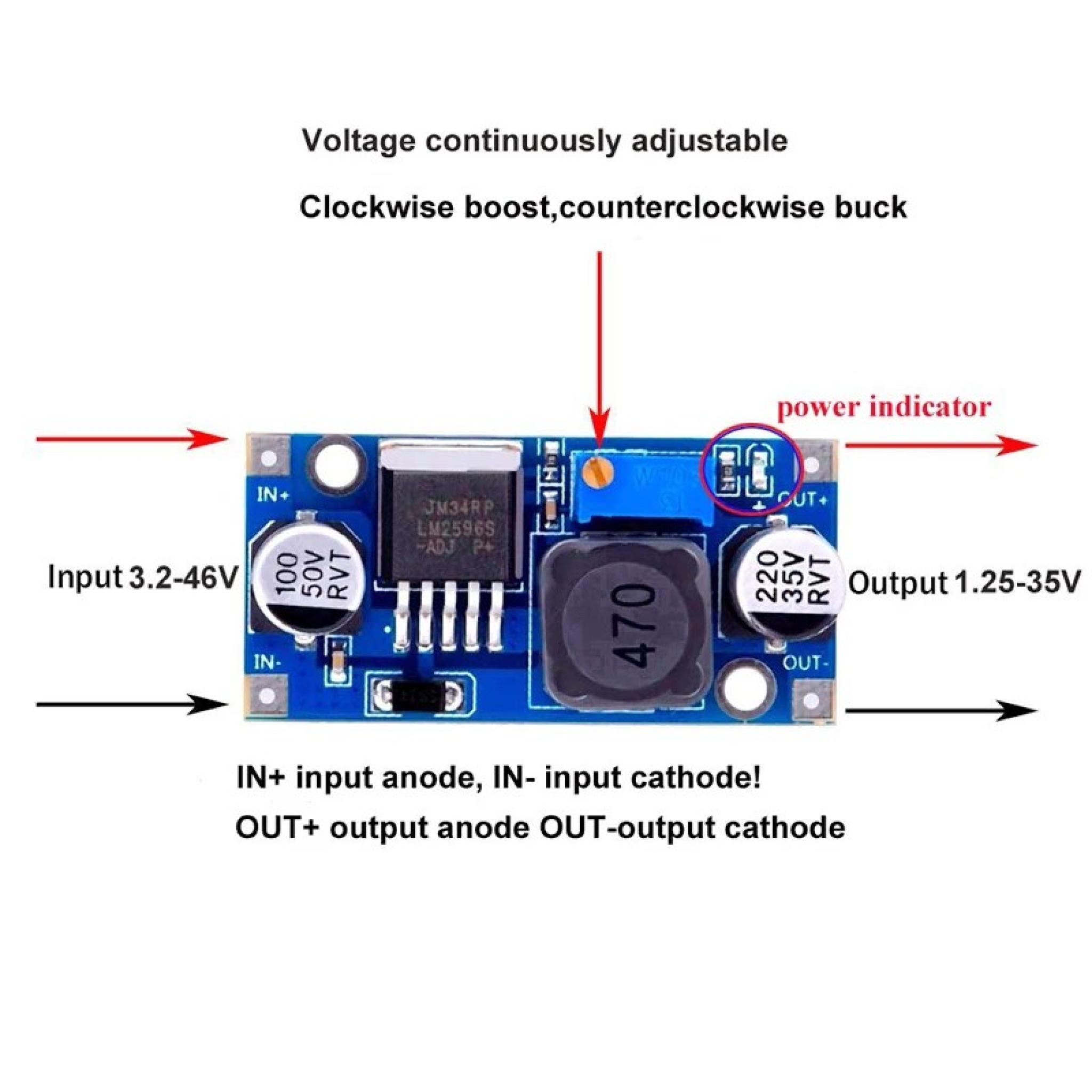

Con una eficiencia de conversión de hasta el 92%, es adecuado para alimentar microcontroladores, tiras LED, sensores y otros dispositivos electrónicos. El módulo cuenta con un potenciómetro multivuelta para ajustar con precisión el voltaje de salida.

Es importante destacar que este módulo no es aislado y requiere que la tensión de entrada sea al menos 1.5V superior a la de salida. Además, no posee protección contra cortocircuitos en la salida, por lo que se recomienda precaución en su uso.

Características técnicas:

Tensión de entrada: 3.2V a 40V DC

Tensión de salida: 1.25V a 35V DC (ajustable)

Corriente de salida: hasta 3A (recomendado hasta 2A sin disipador)

Eficiencia de conversión: hasta 92%

Frecuencia de conmutación: 150 kHz

Regulación de carga: +/- 0.5%

Regulación de voltaje: +/- 0.5%

Protecciones: limitación de corriente (sin protección contra cortocircuito en salida)

Dimensiones: 43 x 21 x 14 mm

Temperatura de operación: -40C a +85C

Aplicaciones: proyectos DIY, Arduino, sistemas embebidos, fuentes de alimentación ajustables
