Descripción

Módulo transceptor inalámbrico CC1101 433MHz con interfaz SPI, antena SMA incluida, bajo consumo y alcance de hasta 380 m según entorno. Ideal para Arduino, ESP32, STM32, IoT y control remoto.

Carecteristicas técnicas

Cuando necesitás comunicación inalámbrica de bajo consumo, depender de cables o módulos de corto alcance puede limitar tu proyecto. El módulo RF CC1101 433MHz te permite transmitir y recibir datos por SPI con antena SMA externa incluida. Obtenés mejor alcance, bajo consumo y alta sensibilidad de recepción. Te ayuda a conectar sensores, controles, alarmas o equipos remotos de forma simple. Lográ proyectos inalámbricos más estables, eficientes y profesionales.

DESCRIPCION

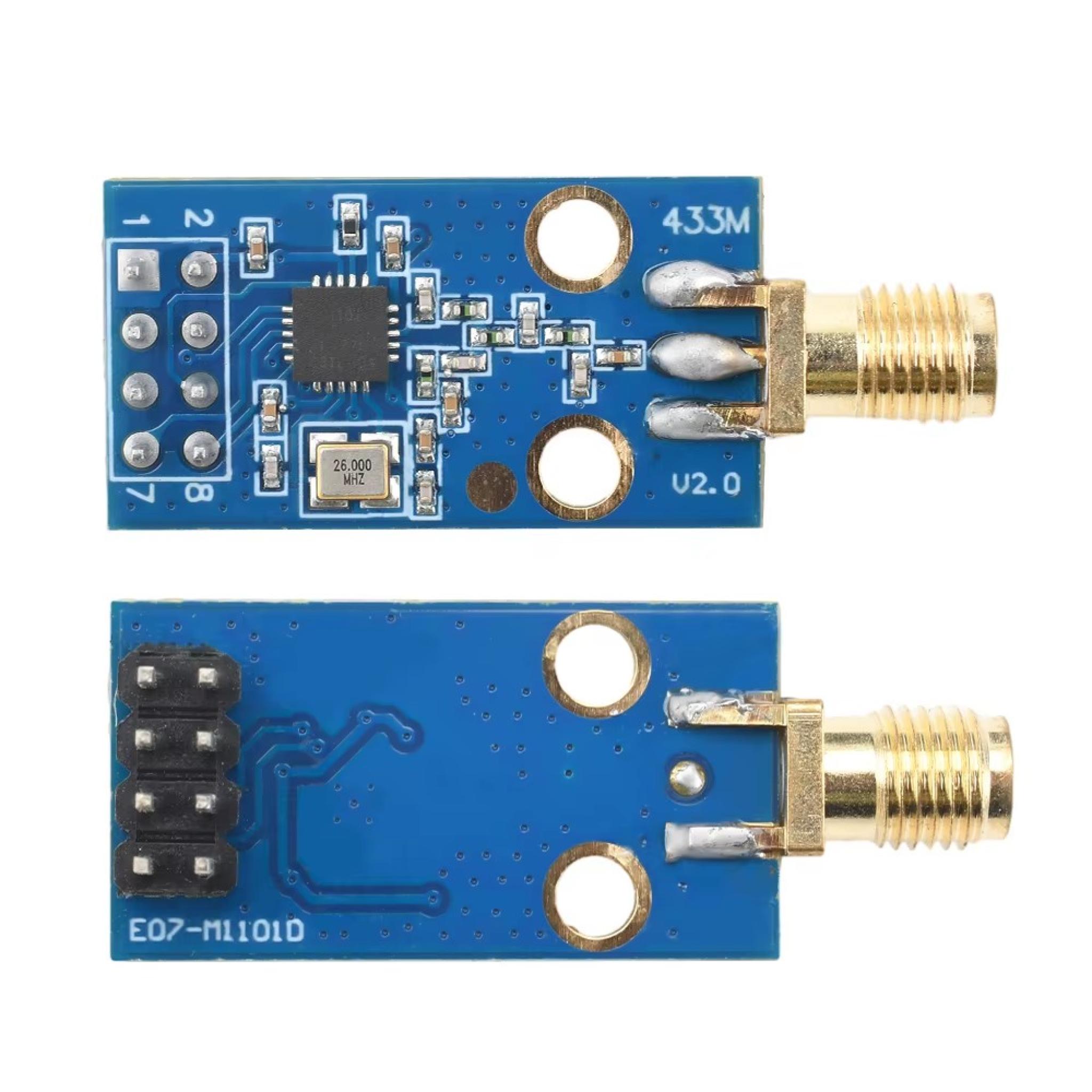

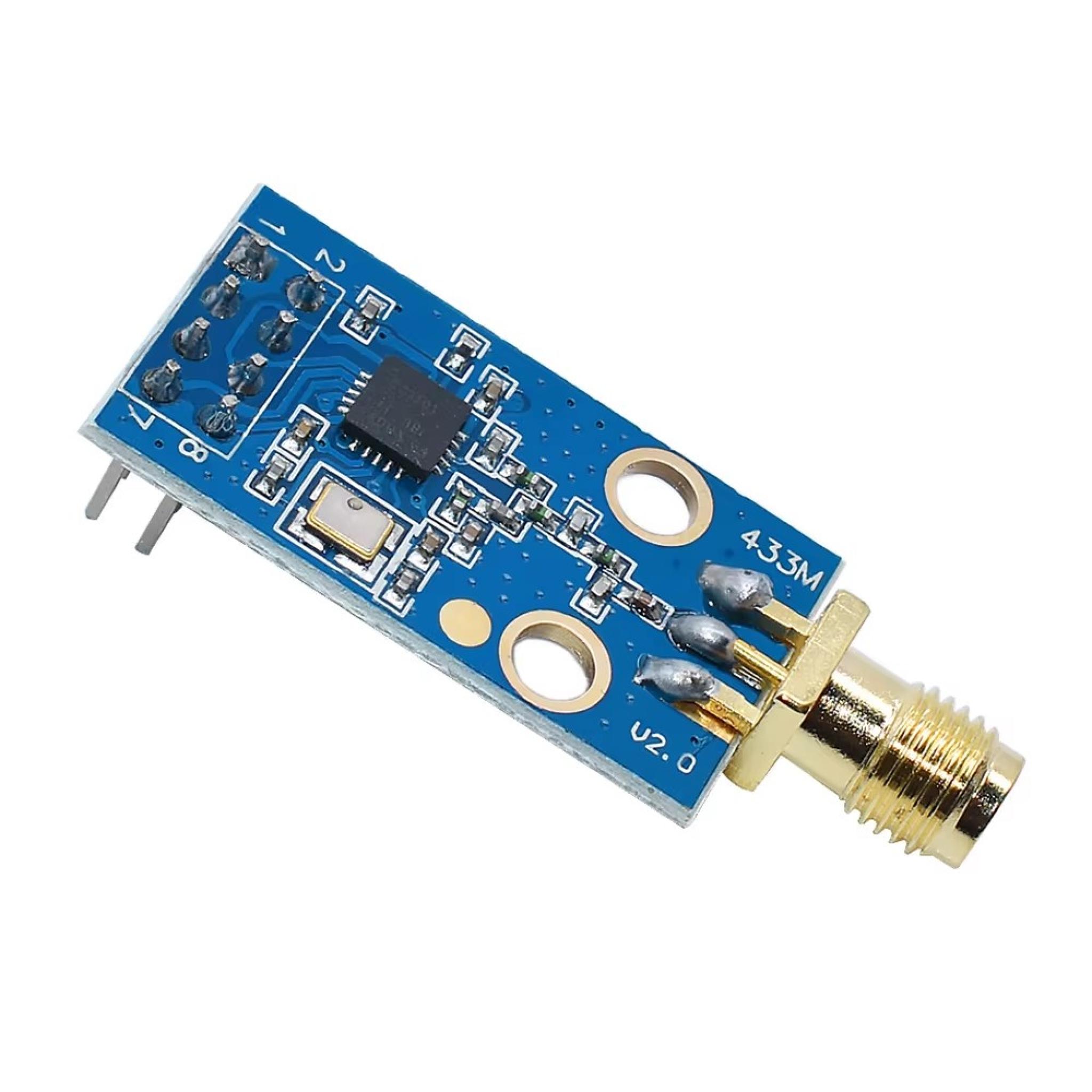

El módulo transceptor RF CC1101 433MHz es una solución práctica para comunicación inalámbrica en proyectos electrónicos que necesitan enviar y recibir datos a distancia con bajo consumo de energía.

Está basado en el chip CC1101, un transceptor de radiofrecuencia muy utilizado en desarrollos con microcontroladores por su estabilidad, sensibilidad y compatibilidad con interfaz SPI estándar. Es ideal para Arduino, ESP32, ESP8266, STM32, Raspberry Pi Pico y otros sistemas embebidos que trabajen con niveles lógicos compatibles.

Su frecuencia central de 433MHz lo hace especialmente útil para proyectos de telemetría, sensores remotos, automatización, alarmas, estaciones meteorológicas, control inalámbrico, monitoreo, domótica, sistemas alimentados por batería y enlaces de datos de baja velocidad.

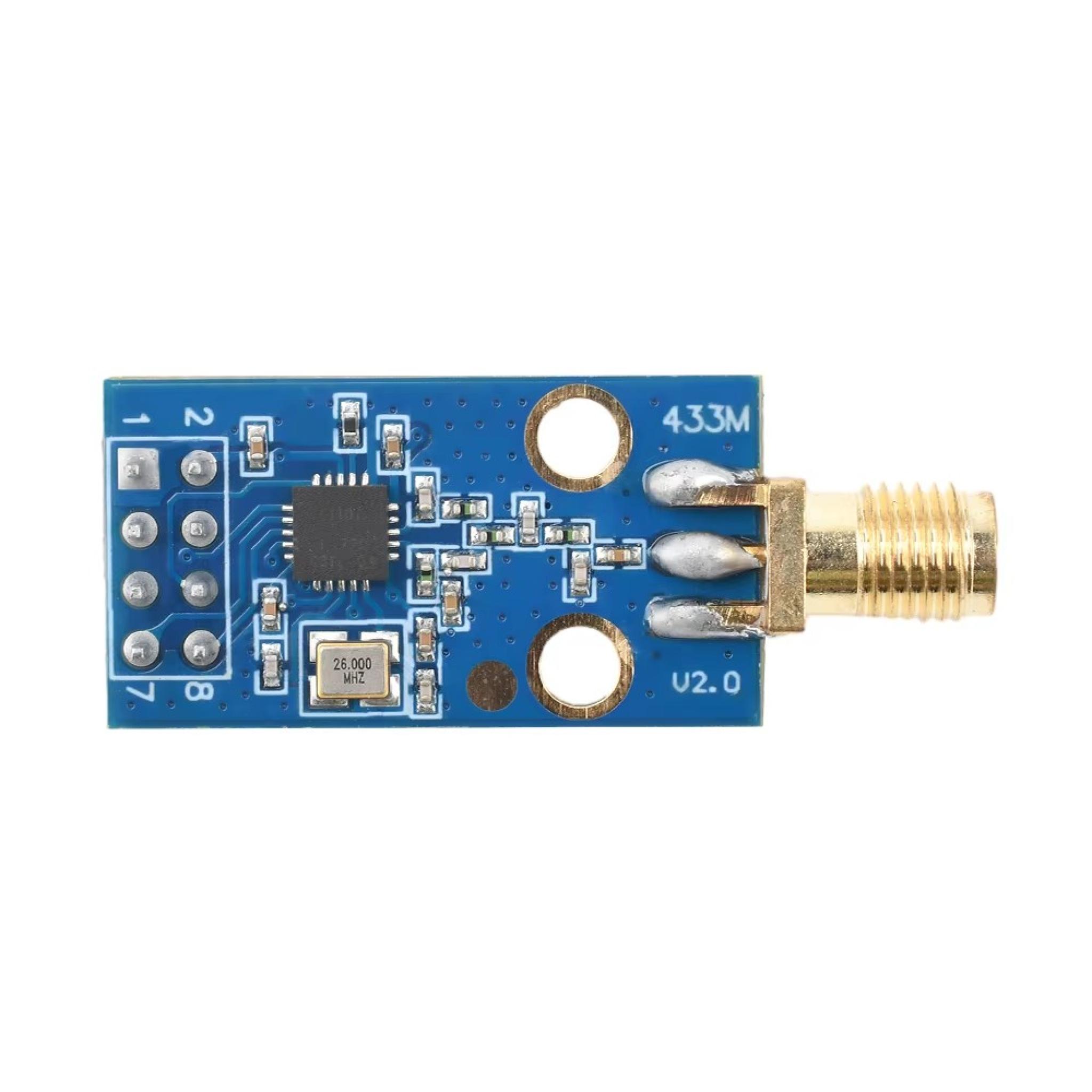

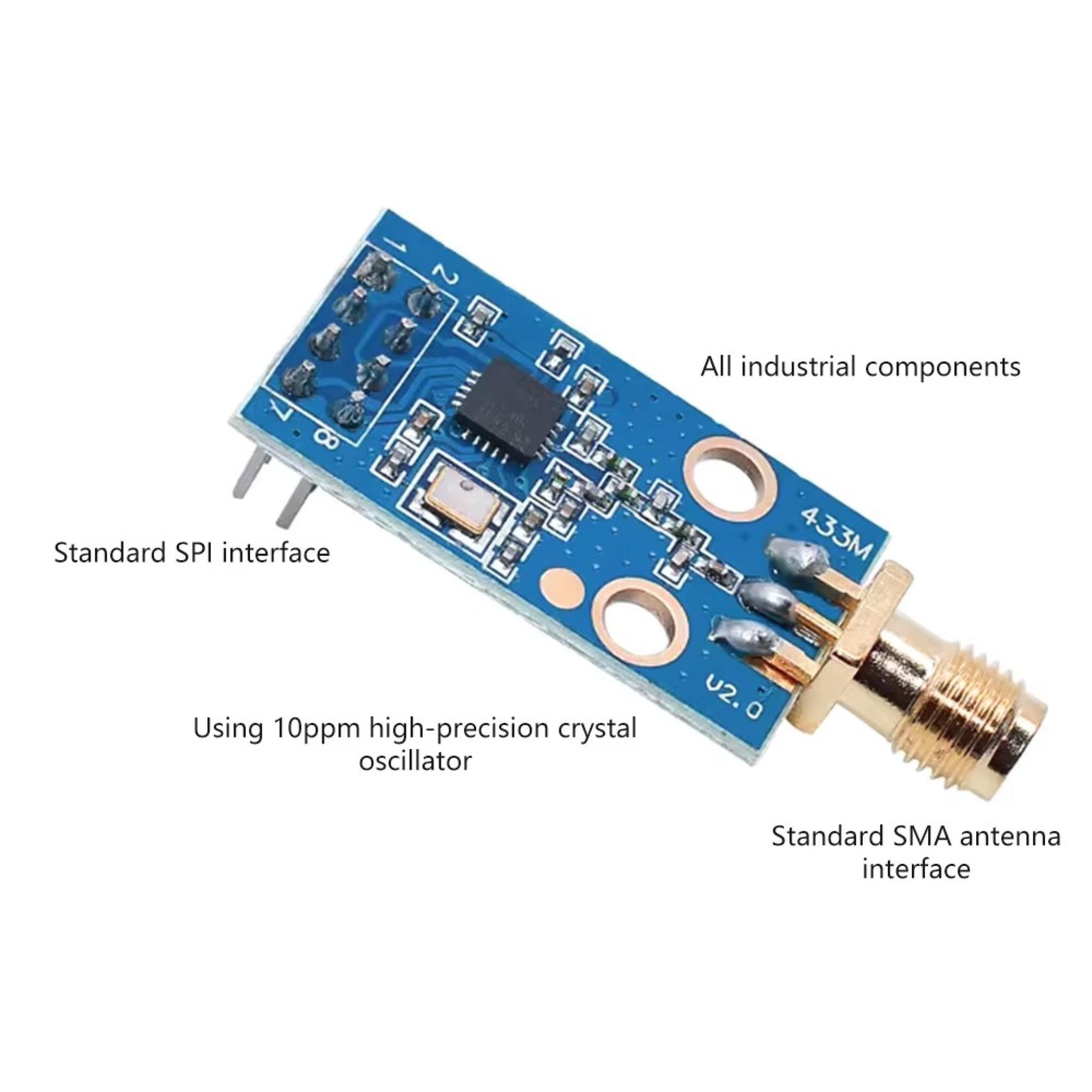

Incluye conector SMA estándar y antena plegable externa, lo que mejora la instalación y permite orientar la antena para optimizar la recepción. Además, incorpora cristal de alta precisión de 26MHz, componentes de grado industrial y soporte RSSI para evaluar la intensidad de señal recibida.

El módulo se comunica mediante SPI en modo 0, con velocidad de comunicación de hasta 10Mbps. Para enlaces RF estables en 433MHz se recomienda trabajar con velocidades moderadas, especialmente en aplicaciones de mayor distancia o ambientes con obstáculos.

Gracias a su alimentación de 1.9V a 3.6V DC y bajo consumo, es una excelente opción para equipos portátiles o alimentados por batería. Su formato compacto facilita el montaje en prototipos, placas perforadas, gabinetes y desarrollos finales.

Ventajas principales

Transceptor RF CC1101 para transmitir y recibir datos
Frecuencia 433MHz ideal para enlaces inalámbricos de baja potencia
Interfaz SPI estándar compatible con microcontroladores

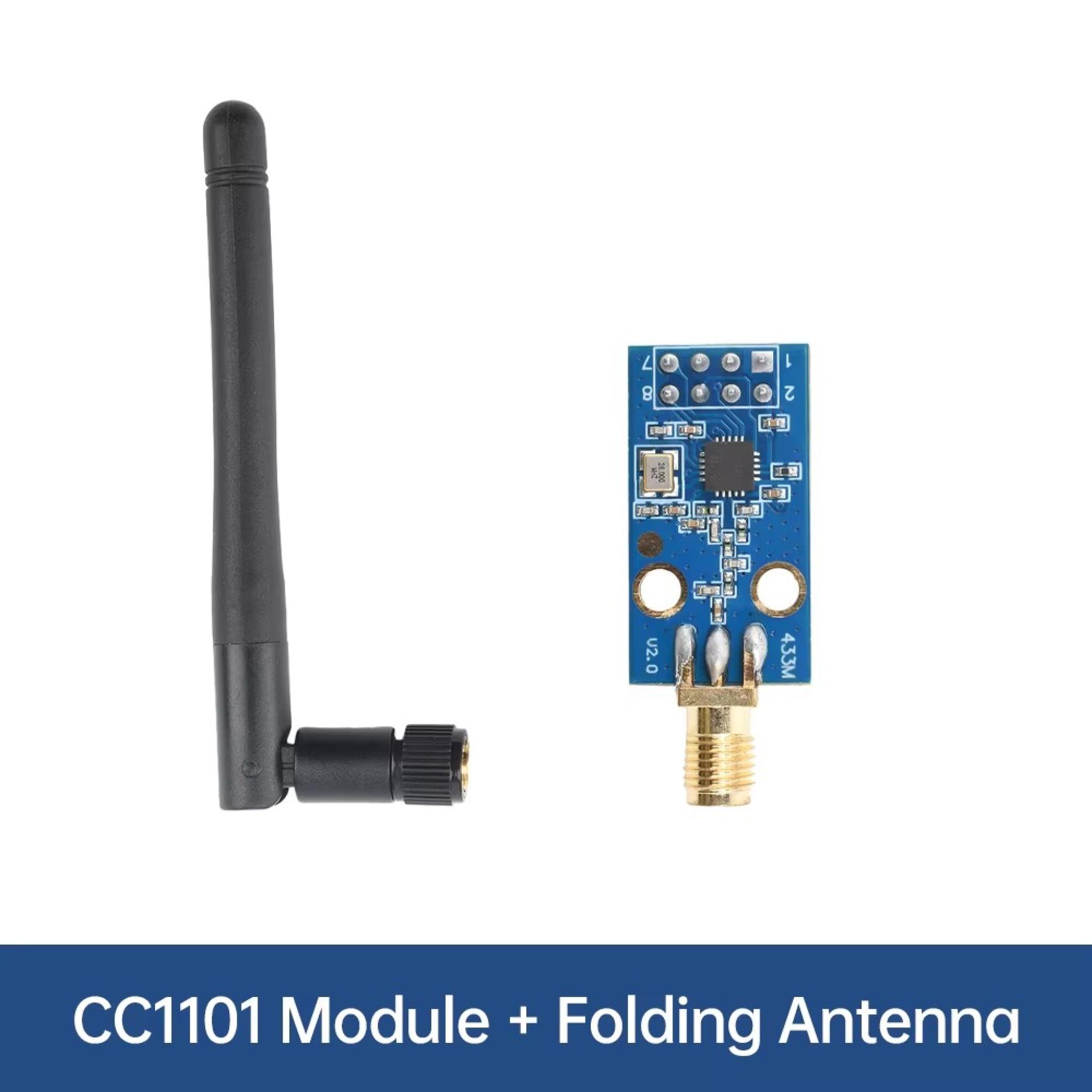

Antena SMA plegable incluida
Alcance informado de hasta 380 m según entorno
Alta sensibilidad de recepción
Bajo consumo para proyectos con batería
Soporte RSSI para medición de intensidad de señal
Componentes de grado industrial
Ideal para Arduino, ESP32, STM32, IoT, alarmas y telemetría

FICHA TECNICA

Producto: módulo transceptor RF inalámbrico
Chip principal: CC1101
Frecuencia central: 433MHz
Rango de frecuencia configurable: 387MHz a 464MHz
Potencia máxima de transmisión: 10dBm aproximadamente 10mW
Distancia de comunicación informada: hasta 380 m según entorno y obstáculos
Interfaz de comunicación: SPI estándar
Modo SPI: modo 0
Velocidad SPI: hasta 10Mbps
Velocidad de aire: 1.2kbps a 500kbps
Velocidad recomendada: hasta 20kbps para mejor estabilidad en 433MHz
Sensibilidad de recepción: menos 117dBm a 250kbps
Tensión de trabajo: 1.9V a 3.6V DC
Tensión de alimentación recomendada: 3.3V
Nivel de comunicación: 0.7VDD a 3.6V DC
Corriente de transmisión: 29.2mA pico
Corriente de recepción: 14.7mA
Consumo ultra bajo indicado: 0.5uA
Longitud de paquete: 1 a 32 bytes por paquete
Buffer FIFO: nivel 3
Soporte RSSI: si

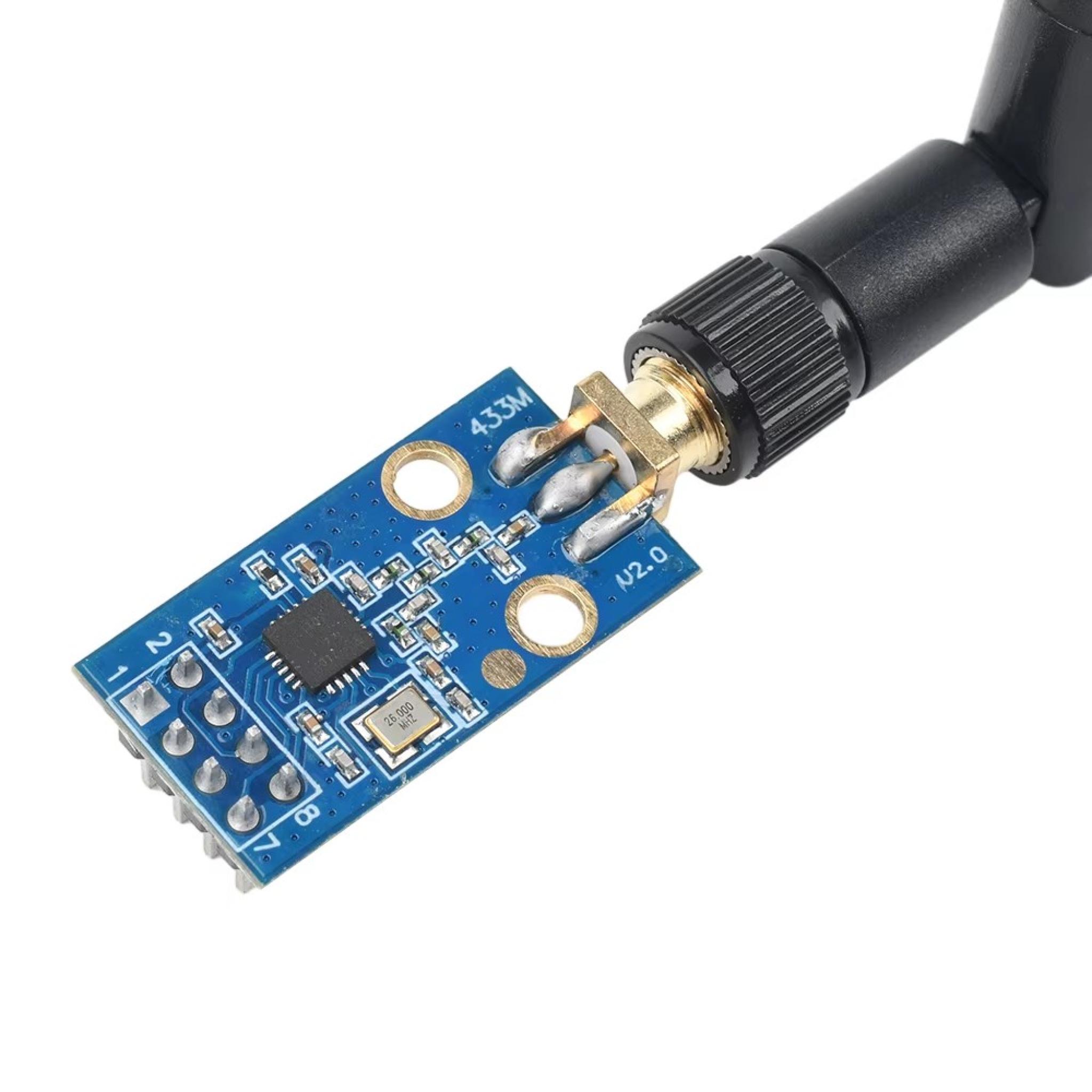

Conector de antena: SMA estándar

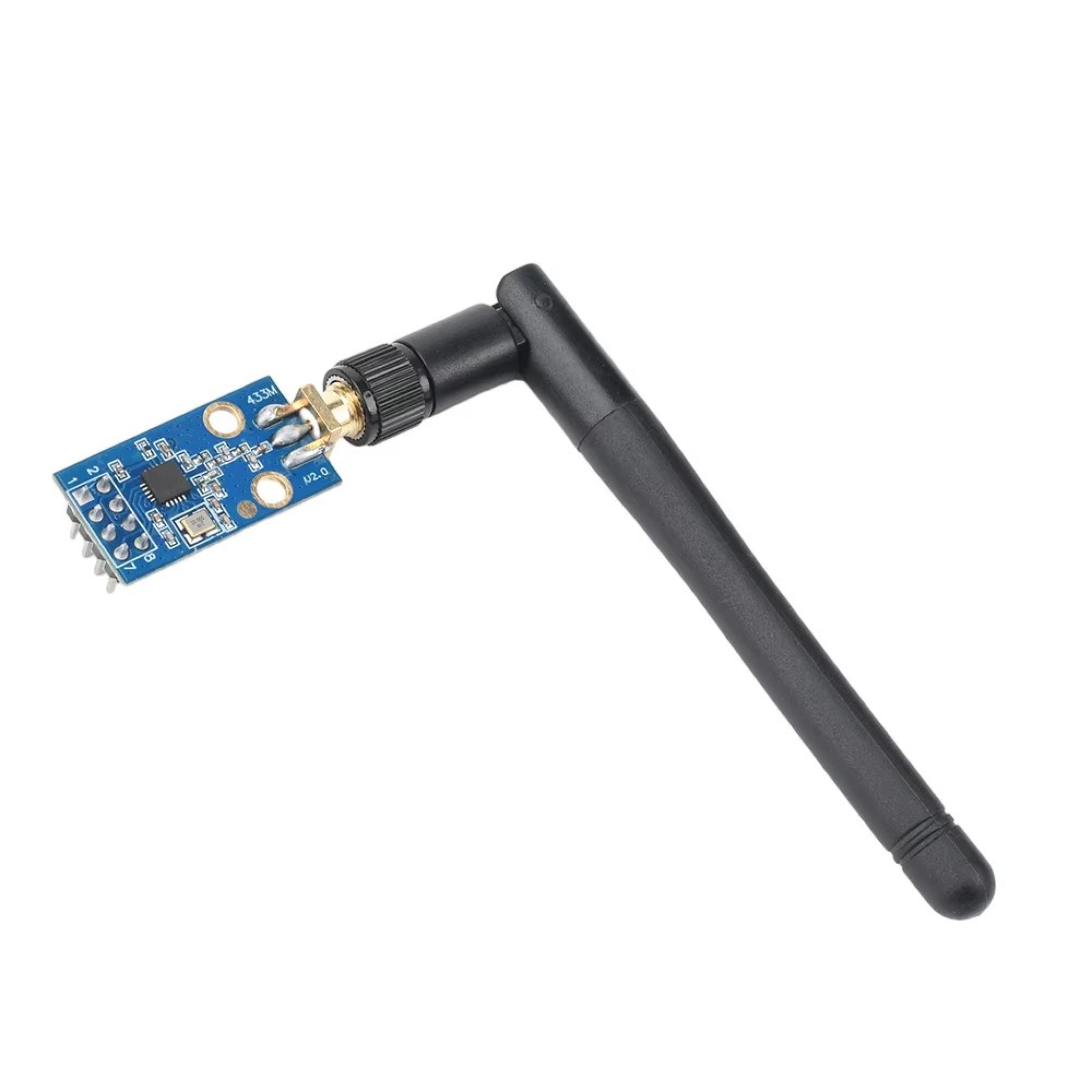

Antena incluida: antena plegable 433MHz
Cristal: 26MHz de alta precisión

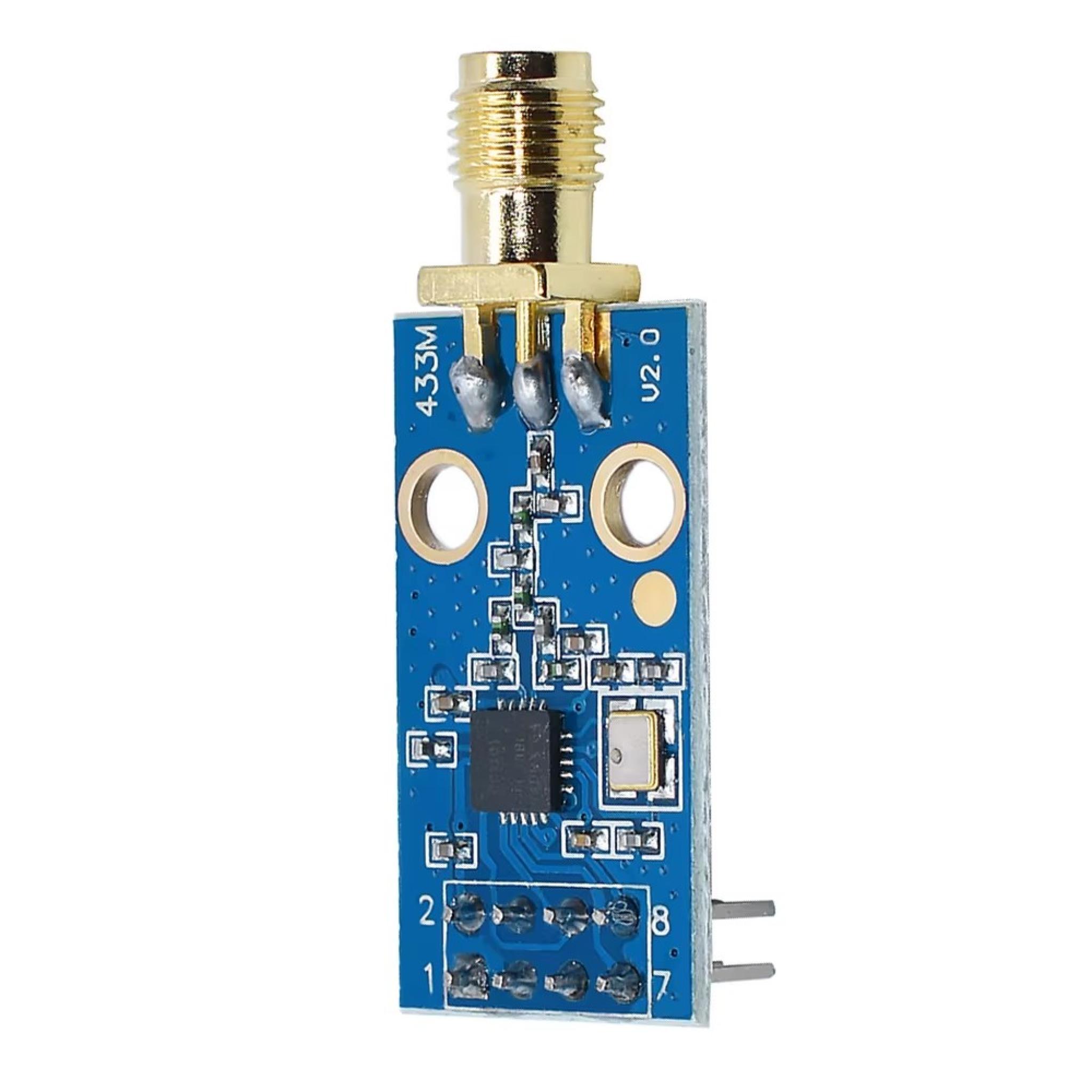

Interfaz de pines: 2 x 4 de 2.54 mm

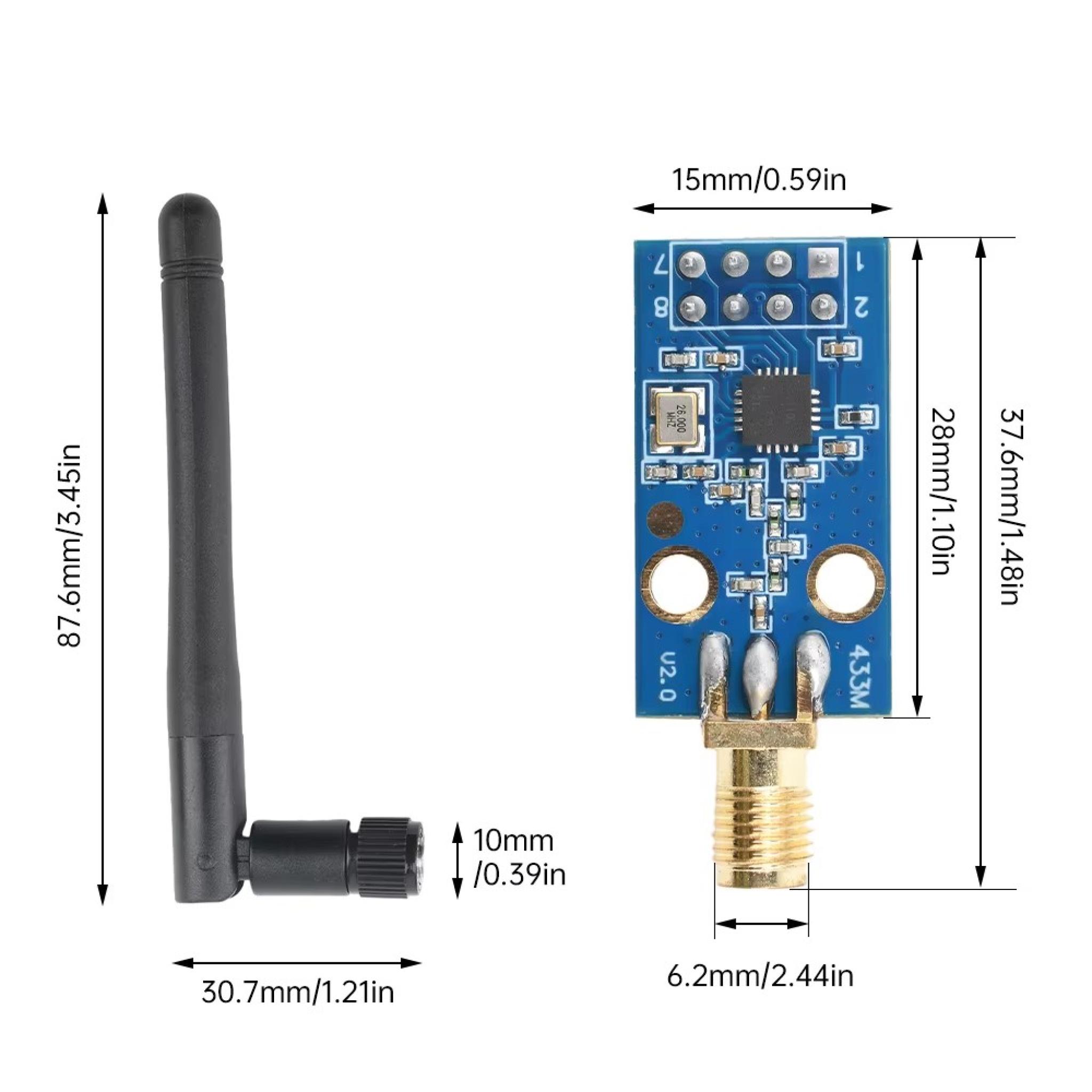

Dimensiones del módulo: aproximadamente 28 x 15 mm
Largo de antena informado: aproximadamente 49.6 mm
Temperatura de trabajo: menos 30 C a 85 C
Humedad de trabajo: 10 por ciento a 90 por ciento de humedad relativa
Temperatura de almacenamiento: menos 40 C a 125 C
Condición: nuevo
Aplicación recomendada: Arduino, ESP32, STM32, IoT, telemetría, sensores remotos, domótica, alarmas, automatización y control inalámbrico

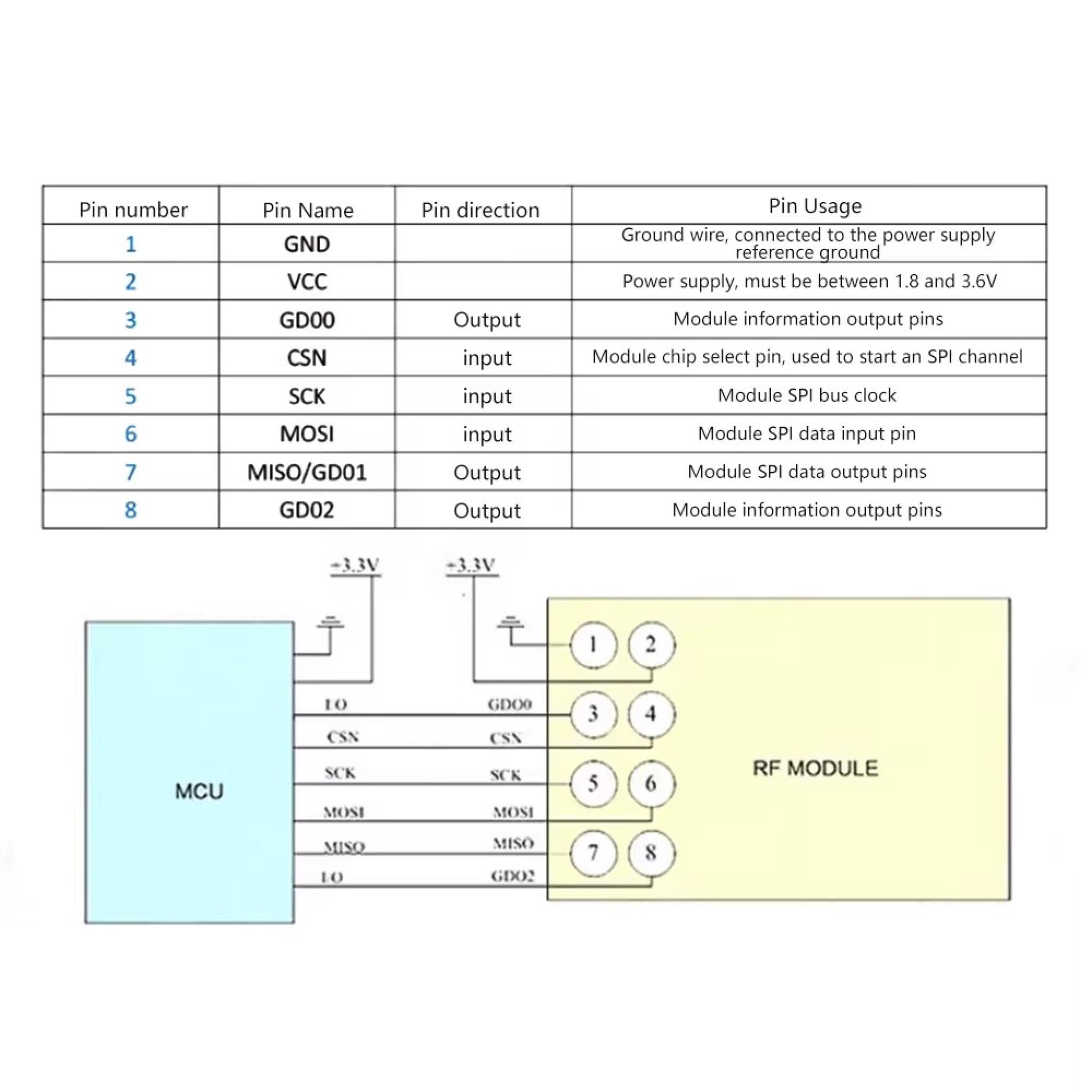

PINES Y CONEXIONES

Pin 1: GND, masa de alimentación
Pin 2: VCC, alimentación entre 1.8V y 3.6V
Pin 3: GDO0, salida de información del módulo
Pin 4: CSN, selección de chip para comunicación SPI
Pin 5: SCK, reloj del bus SPI
Pin 6: MOSI, entrada de datos SPI
Pin 7: MISO GDO1, salida de datos SPI
Pin 8: GDO2, salida de información del módulo
