Descripción

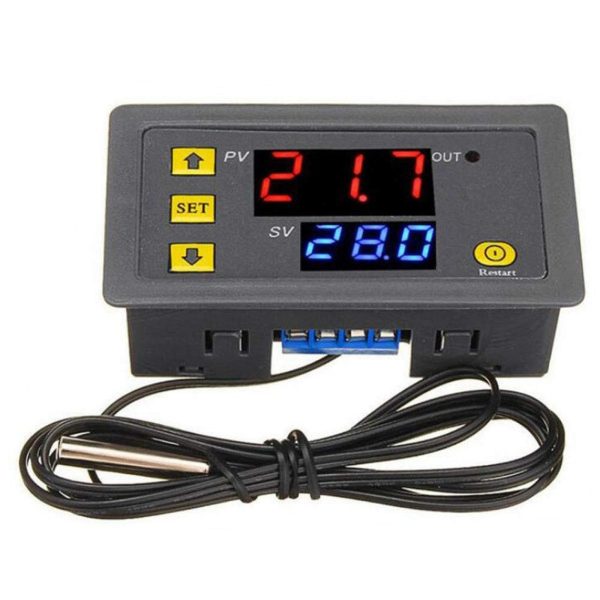

Este termostato digital avanzado es una solución perfecta para el control preciso de la temperatura en una amplia gama de aplicaciones. Equipado con una pantalla LED de color rojo o azul, este dispositivo permite monitorear y ajustar temperaturas de manera fácil y eficiente. Con un rango de control de temperatura de -50 C a 120 C y una precisión de ± 0,1 C, garantiza un rendimiento confiable. Además, su sensor impermeable NTC10K y su capacidad de relé robusta permiten el control de cargas de alta potencia, haciéndolo ideal tanto para sistemas de calefacción como de refrigeración.

Carecteristicas técnicas

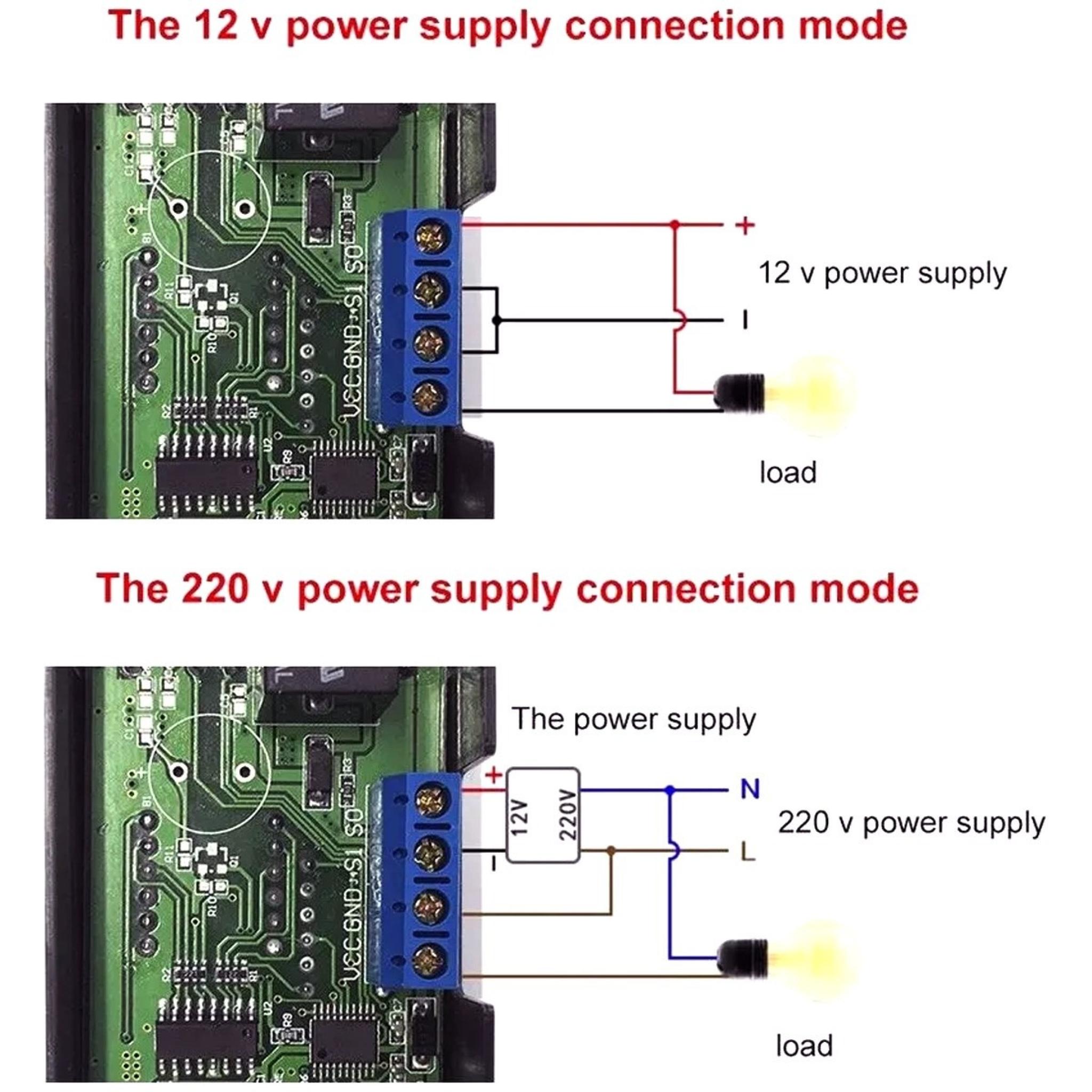

Fuente de alimentación: DC 12V (no incluida)
Rango de control de temperatura: -50 C a 120 C
Relación de resolución: 0,1 C (de -9,9 a 99,9); 1 C (otros rangos)
Color de la pantalla: Rojo/Azul
Precisión de la medición: +- 0,1 C
Precisión de control: 0,1 C
Sensor: Sensor impermeable NTC10K

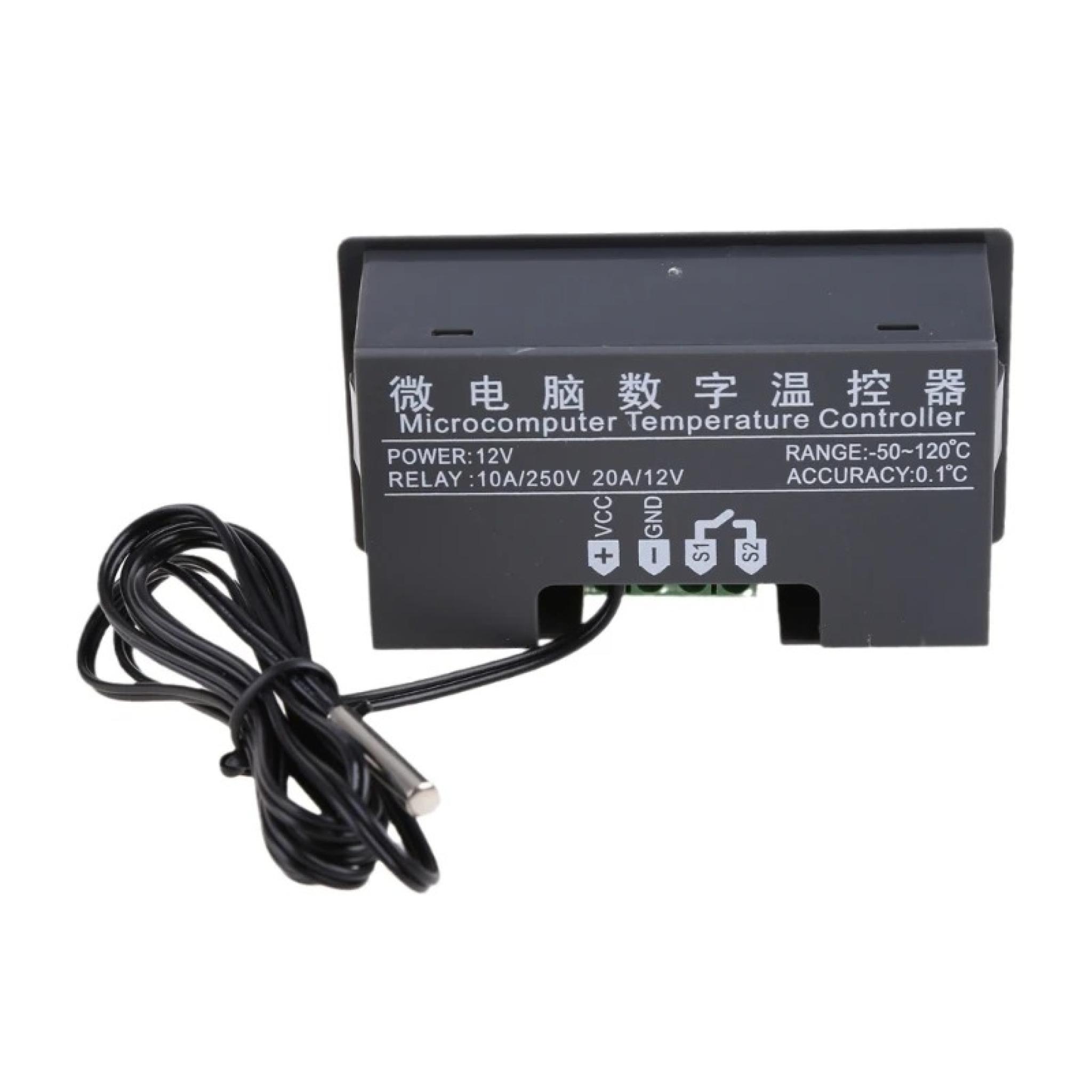

Salida: Capacidad de contacto de relé 20A 12V / 10A 220V
Requisitos ambientales: -10 a 60 C, Humedad 20%-85% RH
Dimensiones: 79 mm x 43 mm x 26 mm
Tamaño de corte: 73 mm x 39 mm
Cable del sensor: 1 metro

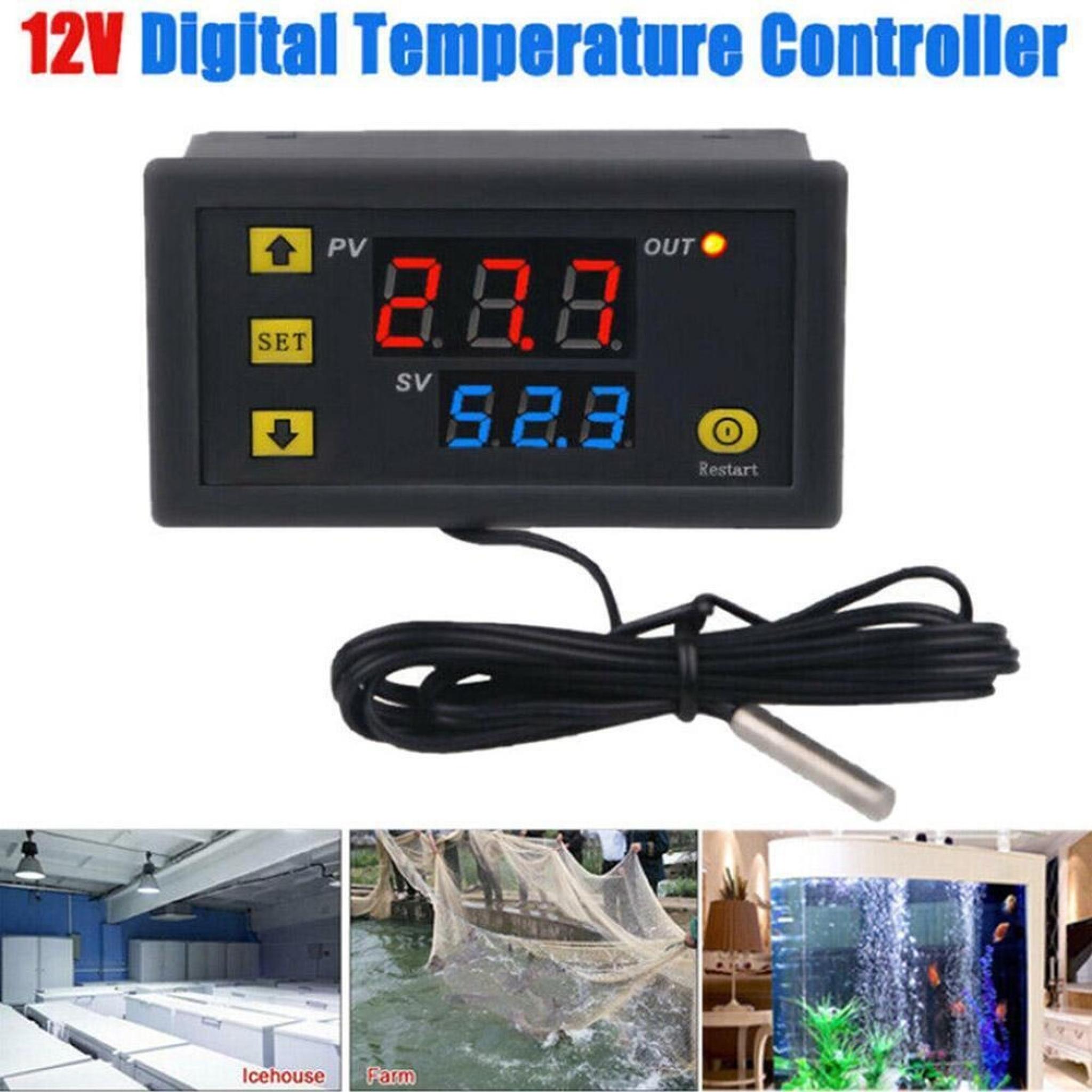

Ejemplos de Uso
Sistemas de calefacción: Mantén la temperatura de tu hogar o cualquier espacio cerrado a niveles óptimos de confort.
Sistemas de refrigeración: Controla la temperatura de refrigeradores industriales o comerciales para asegurar la frescura de los productos almacenados.
Acuarios: Mantén la temperatura del agua en un rango específico para asegurar la salud y bienestar de tus peces.
Invernaderos: Asegura que las plantas crezcan en condiciones óptimas ajustando la temperatura según sea necesario.
Laboratorios: Controla con precisión la temperatura de equipos y áreas sensibles para garantizar resultados fiables en experimentos.

Manual
Descripción de la Función
P0: Modo de refrigeración o calefacción
P1: Ajuste de diferencia de retorno
P2: Límite superior de ajuste de temperatura máxima
P3: Límite inferior de ajuste de temperatura mínima
P4: Corrección de temperatura
P5: Tiempo de inicio de retardo (Unidad: minuto)
Método de Uso
Configuración de la Temperatura:

La pantalla mostrará la temperatura medida.
Presiona la tecla SET una vez, la temperatura en la pantalla parpadeará.
Usa los botones + y – para ajustar la temperatura deseada.
Presiona SET para confirmar y volver a la pantalla principal.

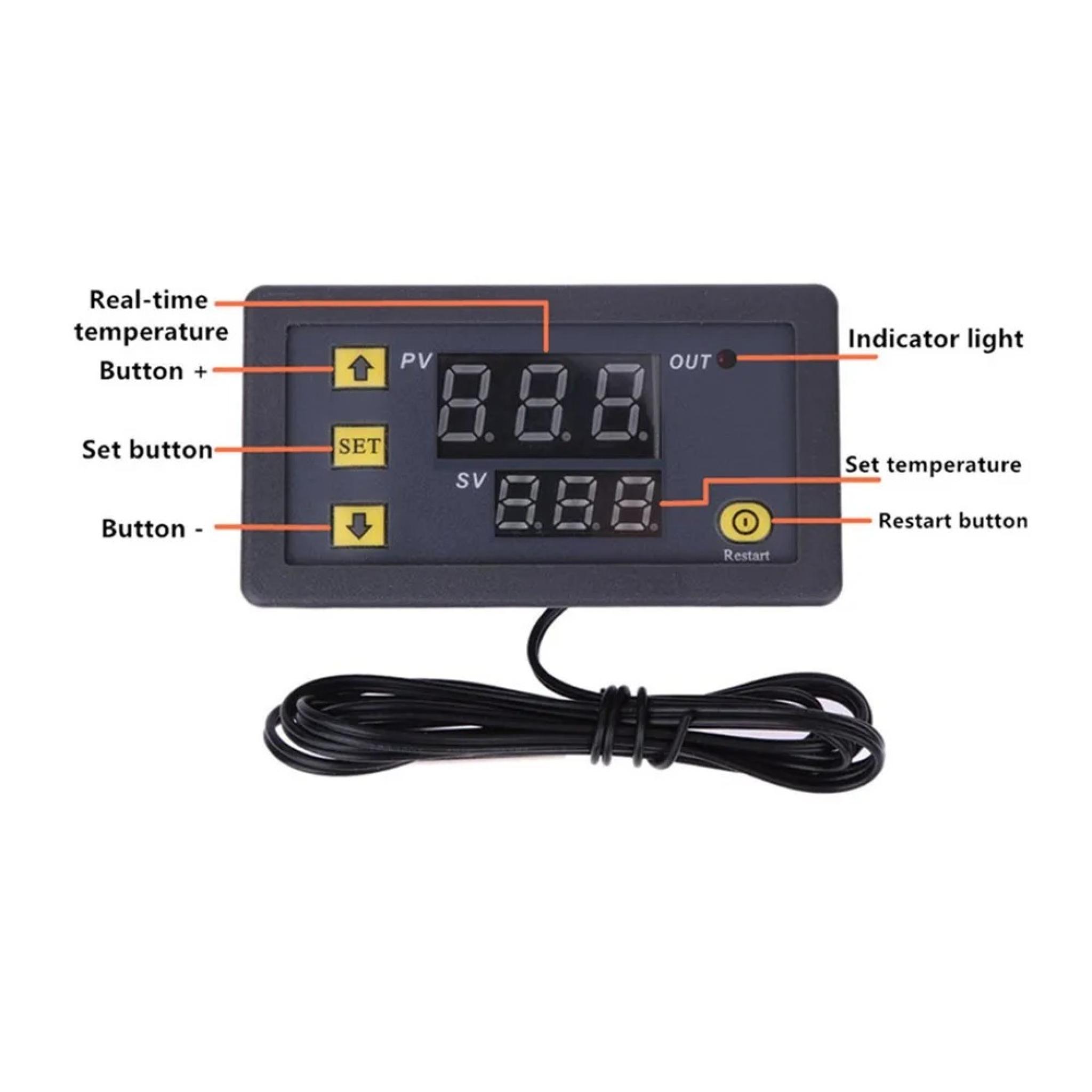

Indicador y Estado del Tubo Nixie:

Indicador: Parpadeo indica un retraso en el inicio del enfriamiento o calentamiento. Encendido estable indica que el relé está cerrado.
Tubo Digital:
Pantalla “LL” indica circuito abierto del sensor, conecte el sensor correctamente.
Pantalla “HH” indica que está fuera del rango de medición, el termostato desconectará el relé.
Pantalla “–” indica alarma de alta temperatura.
Configuración de Parámetros
Ingresar al Menú Principal:

Mantén presionado SET durante 5 segundos para ingresar a la configuración del menú principal.
Usa + y – para navegar entre los parámetros (P0 a P6).
Mantén presionado SET o espera 10 segundos sin presionar ninguna tecla para confirmar y salir.
Modo de Refrigeración y Calefacción (P0):

Mantén presionado SET durante 5 segundos para mostrar P0.
Presiona SET una vez para ajustar el modo de trabajo.
Usa + y – para cambiar entre [H para modo de calefacción] y [C para modo de refrigeración].
Presiona SET una vez para volver.
Ajuste de Diferencia de Retorno (P1):

Navega a P1 y presiona SET.
Usa + y – para ajustar la diferencia de retorno entre 0,1 y 15.
Límite Superior de Temperatura Máxima (P2):

Navega a P2 y presiona SET.
Usa + y – para establecer la temperatura máxima permitida.
Límite Inferior de Temperatura Mínima (P3):

Navega a P3 y presiona SET.
Usa + y – para establecer la temperatura mínima permitida.
Corrección de Temperatura (P4):

Navega a P4 y presiona SET.
Usa + y – para ajustar el valor de corrección (rango: -7,0 a 7,0).
Tiempo de Inicio de Retardo (P5):

Navega a P5 y presiona SET.
Usa + y – para establecer el tiempo de retardo en minutos (0-10).
Guardado y Restablecimiento
Guardar Configuración:

Configura P7 en ON para guardar la configuración después de establecer la temperatura. Los ajustes se mantendrán incluso después de apagar y encender el dispositivo.
Restablecimiento de Datos de Fábrica:

Apaga el dispositivo, luego mantén presionados los botones + y – simultáneamente mientras lo enciendes. Esto restaurará todos los parámetros a la configuración de fábrica.
Este termostato digital es una herramienta esencial para cualquier aplicación que requiera un control preciso y confiable de la temperatura, ofreciendo múltiples configuraciones y características avanzadas para adaptarse a diversas necesidades.
