Descripción

Esta increíble y potente tarjeta aporta a tus proyectos una gran cantidad de posibilidades, ya que es programable desde IDE de Arduino, además ofrece una potencia, memoria flash, RAM, pines de entrada y salida, ADC, frecuencia de PWM, Resolución PWM mucho más avanzada que un Arduino.

Carecteristicas técnicas

Interfaz SWD: soporte para simulación, descarga y depuración.
Interfaz USB Mirco: fuente de alimentación y comunicación USB
Interfaz USART1: USART1 puede usar para programar, o comunicación.

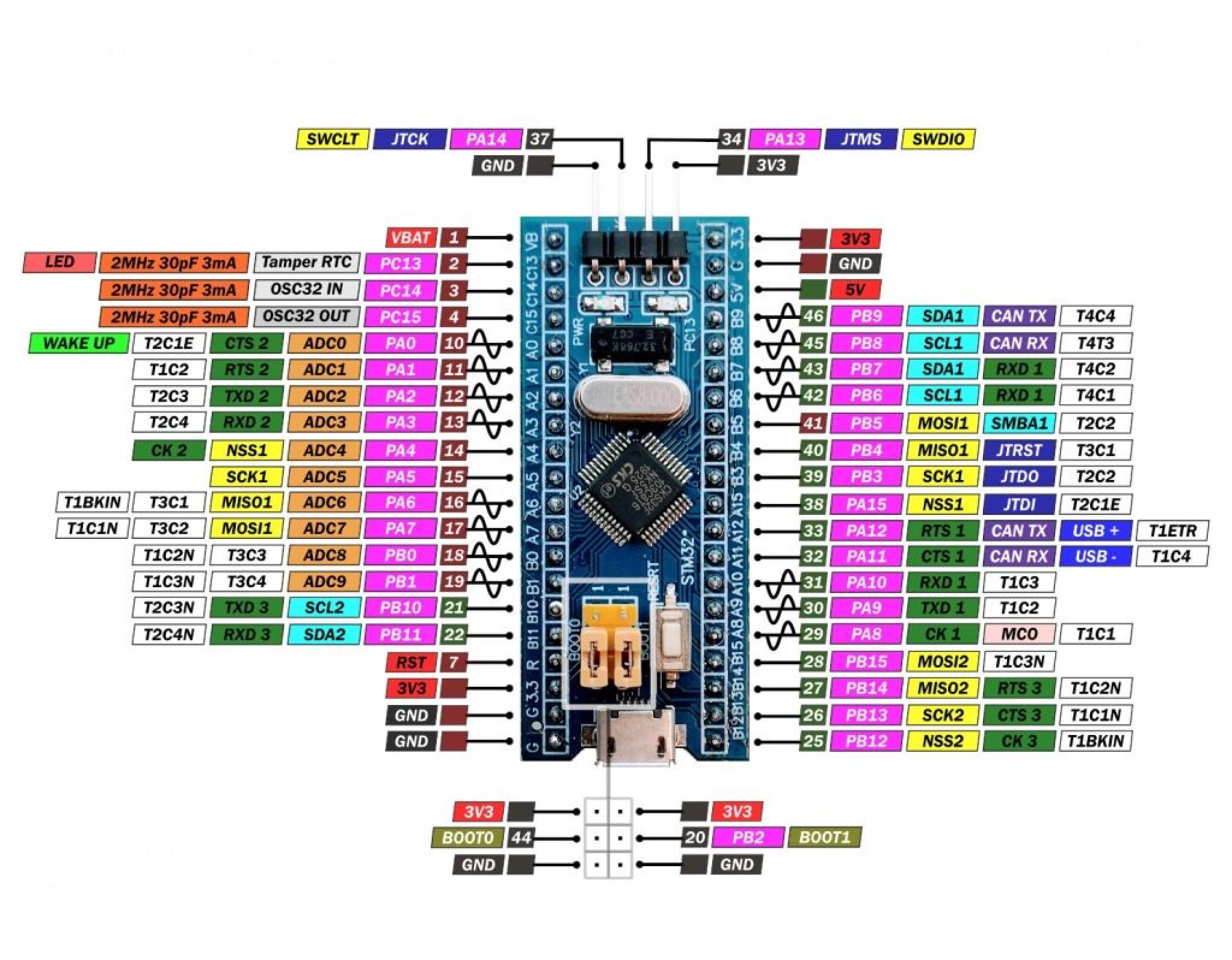

Interfaz de pin MCU: Conduce a todos los pines del puerto de E / S.
Interfaz de potencia y salida de 5, 5V y 3.3V.
LED de alimentación (PWR): indicador de estado.
El LED de usuario (PC13): facilita la prueba de salida de E / S o ejecuta el programa.
Botón de reinicio: chip de reinicio para el programa de usuario.
8 M Cristal: puede configurar la frecuencia para sincronizar el sistema a 72 MHz.
32.768 KHz Cristal: Disponible para RTC incorporado o para calibración.

Chipset alternativo: CH32F103
ARM 32-bit Cortex-M3 CPU Core
Trabaja a una frecuencia de 72 MHz (1.25 DMIPS/MHz)
64 Kbytes de memoria Flash
20 Kbytes de SRAM
RTC integrado y entrada de batería de respaldo para el RTC, ya que permite, por ejemplo, guardar datos con timestamp sin usar placas externas
Modo Sleep, Stop y Standby
26 entradas y salidas digitales, la mayoría tolerantes a 5V
Interrupciones en todas las I/O
2 conversores A/D de 12-bit de 1 us, (10 entradas analógicas)
7 temporizadores
2 interfaces I2C
3 interfaces USART
2 interfaces SPI
Interface CAN
Micro USB para alimentación de la placa y comunicaciones
Se puede debuggear con SWD (con ST-Link V2)

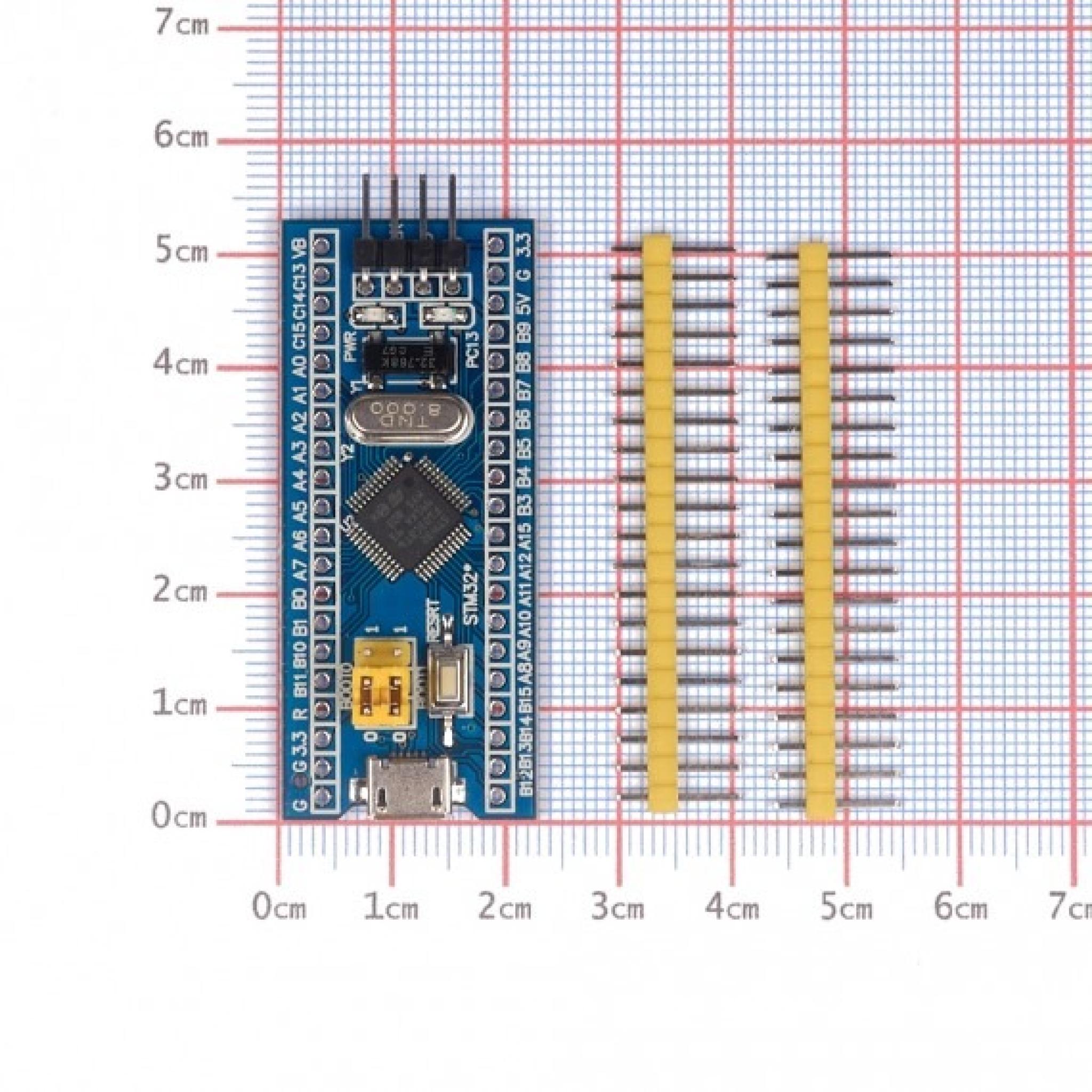

Dimensiones: 53 x 22 mm
