Descripción

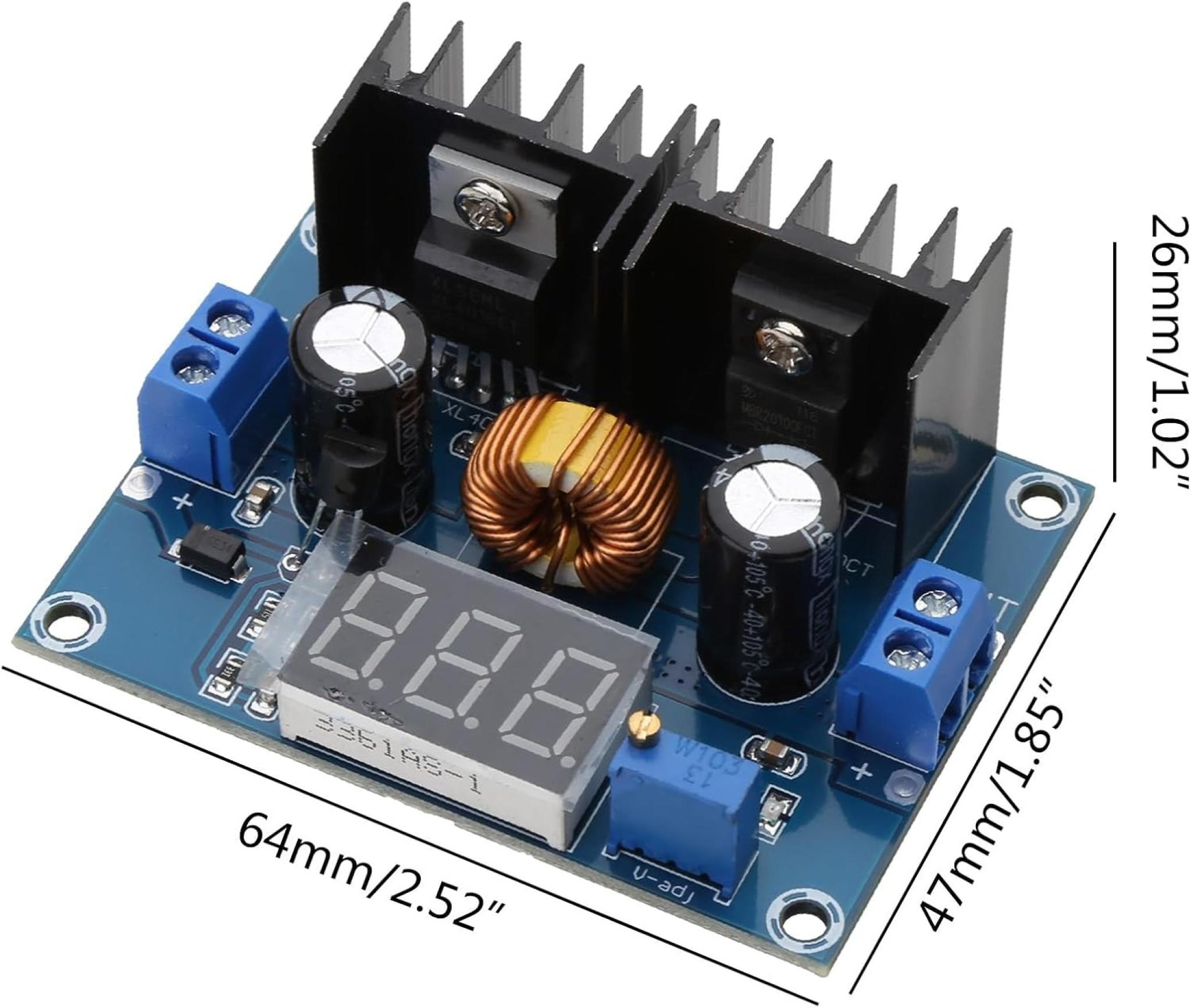

El módulo regulador de voltaje XH-M404, también conocido como XL4016 o HCW-P402, es una solución robusta y eficiente para reducir el voltaje en aplicaciones de corriente continua (DC). Equipado con una pantalla digital, este módulo permite ajustar y monitorear fácilmente el voltaje de salida, lo que lo hace ideal para una amplia variedad de proyectos electrónicos. Con un amplio rango de voltaje de entrada y salida, protección contra cortocircuitos y sobretemperatura, y una eficiencia de conversión del 94%, este regulador es perfecto tanto para aficionados como para profesionales.

Carecteristicas técnicas

Nombre del producto: Módulo regulador de voltaje
Modelo del producto: XH-M404 (también conocido como XL4016 o HCW-P402)
Modo de voltaje: Modulación PWM
Voltaje de entrada: DC 4-40V
Voltaje de salida: DC 1.25-36V
Corriente máxima: 8A (recomendado 5A para trabajo prolongado)
Potencia máxima: 200W
Eficiencia de conversión: 94%
Frecuencia de conmutación: 180KHz
Pantalla: Tubo digital rojo de 3 dígitos de 0,36 pulgadas
Protecciones: Cortocircuito, polaridad inversa de entrada, sobretemperatura
Ejemplos de Uso
Proyectos DIY: Utilice el módulo XH-M404 (también conocido como XL4016 o HCW-P402) para regular el voltaje en sus proyectos de bricolaje, asegurando un suministro de energía estable y ajustable para diversos componentes electrónicos.
Prototipos y desarrollo: Ideal para ingenieros y desarrolladores que necesitan una fuente de voltaje ajustable y confiable para probar circuitos y prototipos.
Fuentes de alimentación ajustables: Convierta cualquier fuente de voltaje en una fuente de alimentación ajustable para cargar baterías, alimentar motores DC, LED y otros dispositivos electrónicos.
Aplicaciones automotrices: Regule el voltaje en sistemas eléctricos de vehículos para proteger los componentes electrónicos sensibles y prolongar su vida útil.
Manual
Instrucciones de Uso:

Conexión:

Conecte la fuente de voltaje de entrada (4-40V DC) a los terminales de entrada del módulo.
Conecte la carga a los terminales de salida del módulo.
Ajuste del Voltaje:

Utilice el potenciómetro para ajustar el voltaje de salida. Gire en sentido horario para aumentar el voltaje y en sentido antihorario para disminuirlo.
Asegúrese de ajustar el voltaje antes de conectar la carga para evitar daños.
Protección y Precauciones:

Mantenga una diferencia de presión de entrada y salida de al menos 2V.
Para corrientes altas o uso prolongado, se recomienda una corriente de 5A. Utilice ventiladores o métodos adicionales de disipación de calor si la potencia es muy alta.
Este módulo es un reductor de voltaje (Buck), no un elevador de voltaje (Boost).
Notas Adicionales:

La pantalla digital muestra el voltaje de salida con una precisión de 0.01V para bajos voltajes y 0.1V para altos voltajes.
La temperatura de trabajo del módulo es de -45°C a +85°C.
Permita una desviación de medición de 1-3mm debido a la medición manual.
Incluye:

1 x Módulo Regulador de Voltaje XH-M404 (también conocido como XL4016 o HCW-P402)
Este módulo regulador de voltaje XH-M404, también conocido como XL4016 o HCW-P402, es una herramienta versátil y esencial para cualquier laboratorio de electrónica, proporcionando una fuente de energía segura y controlable para una amplia gama de aplicaciones.
